Ηλεκτρική υποδομή ηλεκτρικής ενέργειας CNC γωνιακή γραμμή τρύπησης χάλυβα κατασκευή χάλυβα

Γραμμή διάτρησης χάλυβα γωνίας CNC για ηλεκτρική υποδομή ισχύος, Κατασκευή χαλύβδινων κατασκευών

Εισαγωγή προϊόντος:

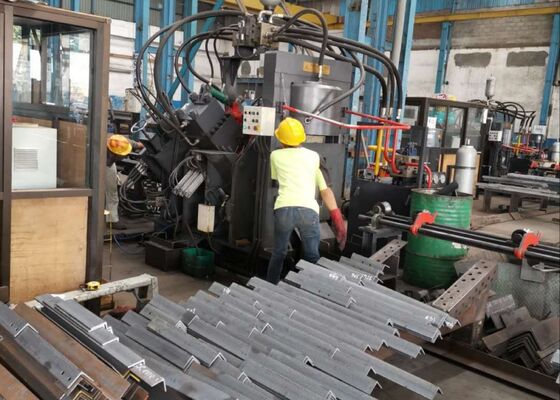

Η γραμμή παραγωγής διάτρησης, σήμανσης και κοπής γωνιακού χάλυβα υψηλής ταχύτητας CNC της σειράς JNC αποτελείται από βασικά εξαρτήματα, όπως η μονάδα διάτρησης, η μονάδα σήμανσης, η μονάδα κοπής, ο εγκάρσιος μεταφορέας, ο περιστρεφόμενος μεταφορέας, ο μεταφορέας τροφοδοσίας, ο μεταφορέας εκφόρτωσης, το φορείο τροφοδοσίας CNC, το υδραυλικό σύστημα, το ηλεκτρικό σύστημα, το πνευματικό σύστημα και άλλα ζωτικά στοιχεία. Σχεδιασμένη ειδικά για την αυτοματοποιημένη επεξεργασία γωνιακού χάλυβα στην κατασκευή πύργων, αυτή η γραμμή παραγωγής λειτουργεί πλήρως υπό αριθμητικό έλεγχο, εξασφαλίζοντας ευκολία χρήσης και ακρίβεια. Παρέχει αυτοματοποιημένες, υψηλής ακρίβειας, ευέλικτες και μεγάλης κλίμακας δυνατότητες παραγωγής.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

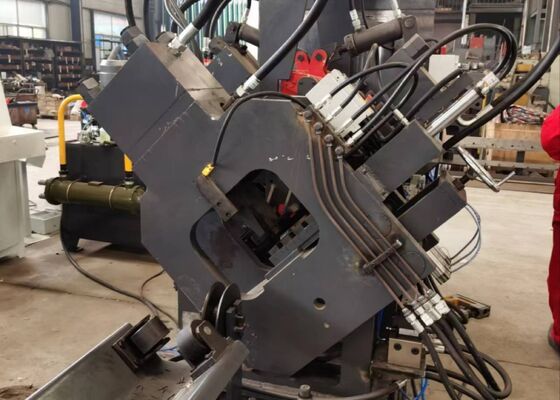

1. Το μηχάνημα διάτρησης γωνιακού σιδήρου CNC είναι εξοπλισμένο με δύο ή τρεις μονάδες διάτρησης, καθεμία από τις οποίες μπορεί να φιλοξενήσει τρία διαφορετικά μεγέθη διάτρησης. Αυτές οι μονάδες ελέγχονται με ακρίβεια από αριθμητικό έλεγχο (NC), εξασφαλίζοντας ακριβείς και προσαρμόσιμες θέσεις διάτρησης. Το μηχάνημα μπορεί να παράγει τόσο στρογγυλές όσο και οβάλ οπές. Με τις δυνατότητες τροφοδοσίας και διάτρησης υψηλής ταχύτητας, βελτιώνει σημαντικά την αποδοτικότητα παραγωγής. Για γωνιακό χάλυβα 50x50x4mm, το μηχάνημα επιτυγχάνει παραγωγική ικανότητα 9-10 τόνων ανά οκτάωρη βάρδια.

2. Η μονάδα σήμανσης του μηχανήματος διάτρησης γωνίας CNC στεγάζεται σε ένα στιβαρό και ανθεκτικό περίβλημα. Το σύστημα σήμανσης περιλαμβάνει τέσσερα σετ κασετών, οι οποίες μπορούν να επιλεγούν μέσω προγραμματισμού, προσφέροντας ευελιξία στην προσαρμογή της θέσης σήμανσης. Επιπλέον, το μηχάνημα χρησιμοποιεί μέθοδο σήμανσης δίσκου με 10 σειρές, επιλέγοντας αυτόματα χαρακτήρες χωρίς να απαιτείται χειροκίνητη εισαγωγή, βελτιώνοντας έτσι σημαντικά την αποδοτικότητα σήμανσης.

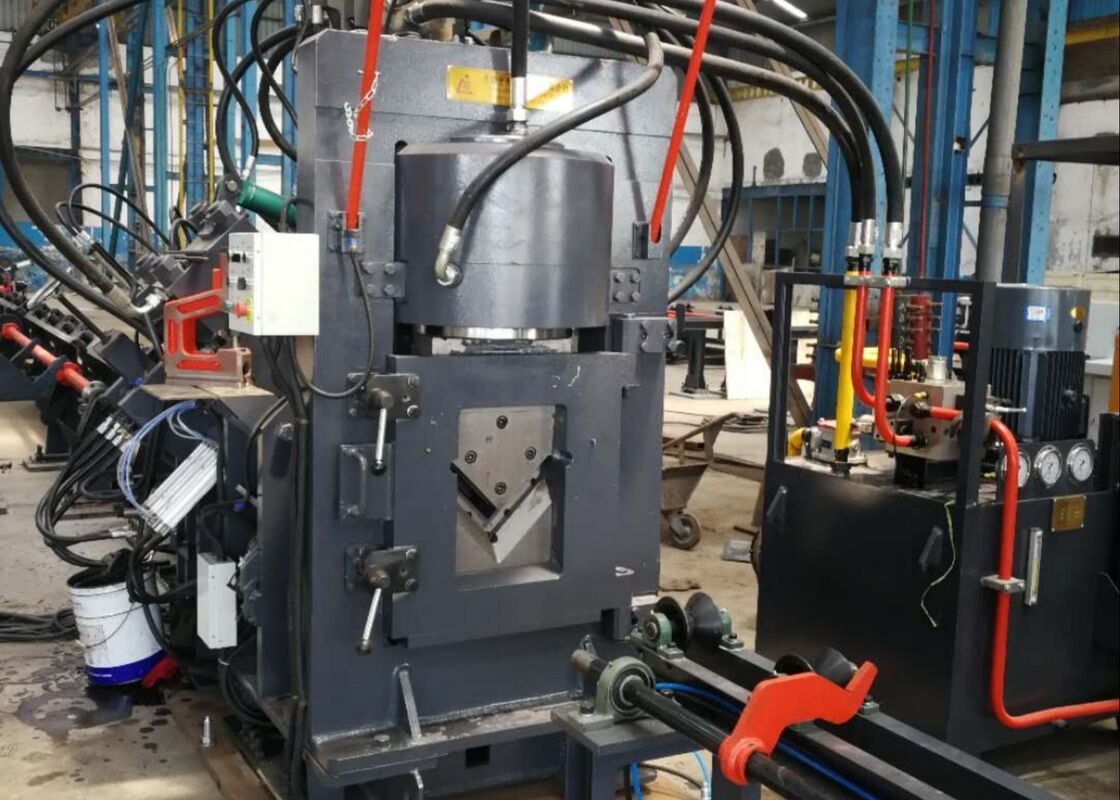

3. Το μηχάνημα κοπής γωνιακών ράβδων CNC διαθέτει μονάδα κοπής με μονή λεπίδα, γνωστή για την εξαιρετική της δύναμη κοπής. Κάθε κοπή γίνεται με μηδενική απώλεια υλικού, εξασφαλίζοντας καθαρή, λεία ακμή κοπής. Το περίβλημα της λεπίδας είναι σχεδιασμένο με δομή ανοιχτής πόρτας, επιτρέποντας γρήγορη και ασφαλή αντικατάσταση της λεπίδας.

4. Το οριζόντιο τραπέζι υλικού μεταφέρει αποτελεσματικά τη γωνιακή ράβδο στο περιστρεφόμενο ράφι υλικού, το οποίο τροφοδοτείται από κινητήρα και μειωτήρα. Αυτό το σύστημα εξασφαλίζει ασφαλή τοποθέτηση της γωνιακής ράβδου στον μεταφορέα τροφοδοσίας για την επακόλουθη επεξεργασία.

5. Το τεμάχιο εργασίας συγκρατείται και τροφοδοτείται με ασφάλεια από ένα φορείο τροφοδοσίας CNC, εξασφαλίζοντας ακριβή ευθυγράμμιση και ακρίβεια τοποθέτησης. Το φορείο τροφοδοσίας κινείται από σερβοκινητήρα, με ανάδραση θέσης που παρέχεται από φωτοηλεκτρικό κωδικοποιητή, λειτουργώντας εντός συστήματος ελέγχου κλειστού βρόχου.

6. Το μηχάνημα διάτρησης και σήμανσης μετάλλων γωνιακού χάλυβα CNC τροφοδοτείται από ένα υδραυλικό σύστημα που κινεί τις λειτουργίες διάτρησης, σήμανσης και κοπής. Είναι εξοπλισμένο με υδραυλικό σταθμό υψηλής ταχύτητας, ο οποίος περιλαμβάνει συσσωρευτή, και οι υδραυλικές γραμμές διαθέτουν συνδέσεις τύπου φερρούλης για να διασφαλίζουν στεγανότητα, ενώ διευκολύνουν τη συντήρηση και την αντικατάσταση εξαρτημάτων. Οι κύριες υδραυλικές βαλβίδες προέρχονται από την αξιόπιστη μάρκα Atos, εγγυώμενες ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7. Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει πολλαπλές επιλογές, συμπεριλαμβανομένης της ψύξης με νερό, της ψύξης με αέρα ή της ψύξης λαδιού. Αυτή η ευελιξία επιτρέπει στους πελάτες να επιλέξουν την καταλληλότερη μέθοδο ψύξης με βάση τις ειδικές επιχειρησιακές τους ανάγκες.

8. Το σύστημα ελέγχου αποτελείται από έναν ανώτερο υπολογιστή, PLC, σερβοκινητήρα, εξωτερικούς διακόπτες ανίχνευσης και άλλα ολοκληρωμένα εξαρτήματα. Ο χειριστής απλώς εισάγει τις παραμέτρους επεξεργασίας και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι πλήρως συμβατό με μορφές αρχείων όπως DXF, NC και άλλες που παράγονται από λογισμικό CAD. Η διεπαφή ανθρώπου-μηχανής του ανώτερου υπολογιστή είναι σχεδιασμένη για ευκολία χρήσης, διαθέτοντας διαισθητική οθόνη και απλοποιημένη λειτουργία. Παρέχει λειτουργίες όπως οπτικοποίηση γραφικών τεμαχίων εργασίας, εκτεταμένη αποθήκευση δεδομένων, παρακολούθηση θέσης και ειδοποιήσεις σφαλμάτων.

Αυτά τα δείγματα, που αντιπροσωπεύουν τυπικές προδιαγραφές και συνθήκες επεξεργασίας εντός της βιομηχανίας πύργων γωνιακού χάλυβα, παρέχουν στους χρήστες έναν άμεσο τρόπο αξιολόγησης της ποιότητας επεξεργασίας, της ακρίβειας και της δεξιοτεχνίας του εξοπλισμού. Λειτουργούν ως απτό σημείο αναφοράς για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες ανάγκες παραγωγής, υποστηρίζοντας έτσι την τεκμηριωμένη, βασισμένη σε δεδομένα λήψη αποφάσεων για πιθανές εφαρμογές.

Αυτά τα δείγματα, που αντικατοπτρίζουν τυπικές προδιαγραφές και συνθήκες επεξεργασίας στον τομέα των πύργων γωνιακού χάλυβα, προσφέρουν στους χρήστες ένα σαφές μέσο αξιολόγησης της ποιότητας επεξεργασίας, της ακρίβειας και της δεξιοτεχνίας του εξοπλισμού. Λειτουργούν ως πρακτική αναφορά για την αξιολόγηση της απόδοσης του εξοπλισμού και της συμβατότητάς του με συγκεκριμένες απαιτήσεις παραγωγής, διευκολύνοντας έτσι την τεκμηριωμένη, βασισμένη σε δεδομένα λήψη αποφάσεων για πιθανές εφαρμογές.
