Κατασκευή βαρέων μηχανημάτων Ατμομηχανή CNC Τμήμα επεξεργασίας γωνίας Χάλυβα κατασκευαστικά στοιχεία Κατασκευή

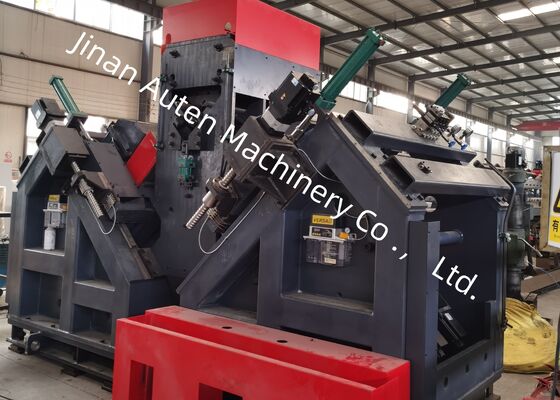

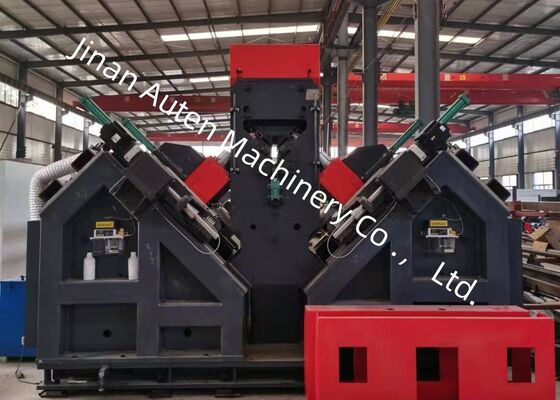

Γραμμή Επεξεργασίας Γωνιακών Προφίλ για Κατασκευή Βαρέων Μηχανημάτων CNC, Κατασκευή Χαλύβδινων Δομικών Στοιχείων

Εφαρμοστέμη Βιομηχανία:

Το μηχάνημα είναι μια εξειδικευμένη συσκευή σχεδιασμένη για τη διάτρηση και τη σήμανση γωνιακών χαλύβων, που χρησιμοποιείται κυρίως στον τομέα κατασκευής πύργων από γωνιακό χάλυβα.

Σύνθεση Προϊόντος:

Αυτός ο εξοπλισμός αποτελείται κυρίως από έναν εγκάρσιο μεταφορέα, έναν περιστρεφόμενο μηχανισμό φόρτωσης, έναν μεταφορέα εισαγωγής, ένα φορείο εισαγωγής CNC, ένα σύστημα διάτρησης, ένα σύστημα σήμανσης, έναν μεταφορέα εκφόρτωσης, καθώς και υδραυλικά, ηλεκτρικά και πνευματικά εξαρτήματα, μεταξύ άλλων στοιχείων.

Κύριες Παράμετροι:

Χαρακτηριστικά Προϊόντος:

1. Αυτή η γραμμή επεξεργασίας αποτελείται από έναν εγκάρσιο μεταφορέα, έναν αντιστρέφοντα μεταφορέα, έναν μεταφορέα εισαγωγής, ένα φορείο εισαγωγής CNC, δύο σταθμούς διάτρησης, έναν σταθμό σήμανσης, έναν αυτόματο μεταφορέα εκφόρτωσης, καθώς και την αντίστοιχη υδραυλική μονάδα και το ηλεκτρικό σύστημα ψύξης. Αξιοποιώντας την τεχνολογία CNC και τους σερβοκινητήρες για την τροφοδοσία υλικού, το σύστημα εγγυάται αυξημένη απόδοση και σταθερή ακρίβεια του τεμαχίου εργασίας.

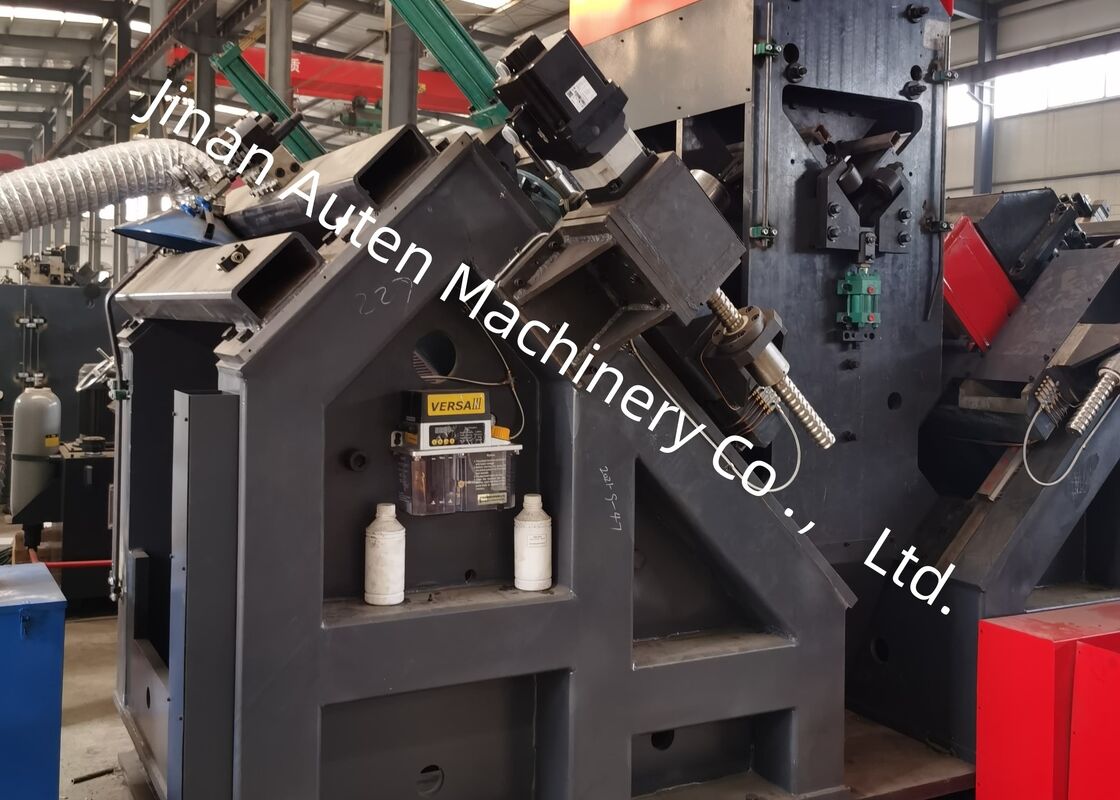

2. Μια μονάδα διάτρησης είναι τοποθετημένη και στις δύο πλευρές, με κάθε μονάδα σχεδιασμένη να φιλοξενεί τρία τρυπάνια διαφορετικών μεγεθειών. Αυτές οι μονάδες διάτρησης είναι ικανές για κινήσεις ελεγχόμενες από CNC για την τροποποίηση των θέσεων διάτρησης, εξασφαλίζοντας ακριβή τοποθέτηση οπών και ακρίβεια.

3. Οι ταχύτητες περιστροφής όλων των ατράκτων είναι συνεχώς ρυθμιζόμενες μέσω μετατροπέα, ενώ οι ταχύτητες τροφοδοσίας είναι απείρως μεταβλητές μέσω βαλβίδων ελέγχου ταχύτητας. Η μετάβαση μεταξύ ταχείας τροφοδοσίας, λειτουργικής τροφοδοσίας και ταχείας ανάσυρσης των ατράκτων είναι πλήρως αυτοματοποιημένη.

4. Η γραμμή διάτρησης είναι εξοπλισμένη με έναν ενιαίο σταθμό σήμανσης, όπου οι θέσεις σήμανσης μπορούν να προκαθοριστούν εύκολα. Η σήμανση, η σύσφιξη του τεμαχίου εργασίας και η τροφοδοσία για διάτρηση κινούνται όλα από το υδραυλικό σύστημα. Τα βασικά εξαρτήματα προέρχονται από αξιόπιστους διεθνείς προμηθευτές. Ένα σύστημα ψύξης κυκλοφορίας είναι ενσωματωμένο για την αύξηση της διάρκειας ζωής των τρυπανιών.

5. Τόσο οι διαδικασίες σήμανσης όσο και διάτρησης είναι πλήρως αυτοματοποιημένες, και όλες οι τελειωμένες γωνίες εκφορτώνονται από έναν πνευματικό μηχανισμό αναστροφής, ελαχιστοποιώντας τον φόρτο εργασίας του χειριστή και παρέχοντας σημαντικά πλεονεκτήματα έναντι των ανταγωνιστών κατασκευαστών.

6. Το σύστημα ελέγχου αποτελείται από τον κύριο υπολογιστή, τους σερβοκινητήρες, το PLC, τους εξωτερικούς διακόπτες παρακολούθησης και άλλα αναπόσπαστα εξαρτήματα. Με την εισαγωγή των διαστάσεων του τεμαχίου εργασίας, το πρόγραμμα επεξεργασίας δημιουργείται αυτόματα. Επιπλέον, το πρόγραμμα μπορεί να αποθηκευτεί, να ανακτηθεί, να εμφανιστεί και να επικοινωνηθεί με βάση τον αριθμό του τεμαχίου εργασίας.

7. Η γραμμή μηχανικής κατεργασίας είναι εξοπλισμένη με υποστηρικτικές και συσφικτικές συσκευές για τη διευκόλυνση της επεξεργασίας γωνιών με μεγαλύτερες καμπύλες.

Αυτά τα δείγματα απεικονίζουν μια ποικιλία τυπικών προδιαγραφών και διαμορφώσεων οπών γωνιακού χάλυβα που χρησιμοποιούνται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς. Λειτουργούν ως οπτική αναφορά για τους πιθανούς χρήστες ή επιθεωρητές για την αξιολόγηση της λειτουργικής απόδοσης του εξοπλισμού, προσφέροντας σαφή και μετρήσιμα σημεία αναφοράς για τον προσδιορισμό εάν ο εξοπλισμός πληροί τα απαιτούμενα πρότυπα κατασκευής για την παραγωγή πύργων γραμμών μεταφοράς.

Στην κατασκευή γραμμών μεταφοράς εξαιρετικά υψηλής τάσης (UHV), όπου οι πύργοι μεταφοράς εκτίθενται σε ακραίες καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός είναι απαραίτητος για την επεξεργασία των γωνιακών χαλύβδινων εξαρτημάτων που αποτελούν τις κύριες φέρουσες δομές των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης στον γωνιακό χάλυβα που χρησιμοποιείται στα σώματα των πύργων, στους εγκάρσιους βραχίονες και σε άλλα κρίσιμα δομικά στοιχεία, διασφαλίζοντας ακριβή διαστατική ακρίβεια και αξιόπιστη απόδοση σύνδεσης. Ως αποτέλεσμα, διαδραματίζει κρίσιμο ρόλο στη διατήρηση της μακροπρόθεσμης δομικής ακεραιότητας και σταθερότητας των πύργων μεταφοράς καθ' όλη τη διάρκεια της διάρκειας ζωής τους.
