Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μέγιστο μέγεθος τεμαχίου εργασίας (mm): | 1500*800 | Μέγ. διάμετρος διάτρησης (mm): | Φ26 |
|---|---|---|---|
| Μέγ. διάμετρος διάτρησης (mm): | Φ50 | Κώνος ατράκτου διάτρησης: | BT50 |
| Δύναμη διάτρησης (kN): | 1000/1200 | Δύναμη σήμανσης (kN): | 800/1200 |
| Μέγεθος χαρακτήρων (mm): | 14*10*19 | Ποσ. χαρακτήρα: | 12 |
| Επισημαίνω: | Μηχανή τρύπησης υδραυλικών πλακών CNC,μηχανή επεξεργασίας πλακών από χάλυβα,Μηχανή κατασκευής χάλυβα |
||

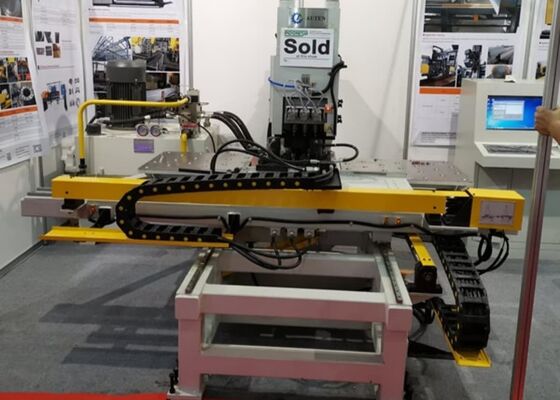

Κατασκευή ατσάλινων δομών Μηχανή τρύπησης υδραυλικών πλάκες CNC Κατασκευή μεταποίησης πλακών
Εισαγωγή του προϊόντος:
Η μηχανή CNC υδραυλικής σήμανσης και τρύπησης ή τρύπησης είναι εξοπλισμένη με σταθερό έμβολο και κύλινδρο, επιτρέποντας τόσο τετραμερή όσο και οκταμερή κίνηση.Η σχεδίαση αυτή εξασφαλίζει ομαλή λειτουργία και μακροχρόνια σταθερότηταΤο σύστημα έχει βελτιστοποιηθεί ώστε να μειώνει την ισχύ τρύπησης σε συνθήκες μερικού φορτίου, μειώνοντας αποτελεσματικά την πίεση λειτουργίας.η μηχανή βελτιώνει σημαντικά τόσο τη σταθερότητα όσο και την αξιοπιστίαΜε παρατεταμένη χρήση, διατηρεί υψηλή ακρίβεια και προσφέρει παρατεταμένη διάρκεια ζωής.
Διαμόρφωση προϊόντος:
| Σχήμα | BNHD120 | |
| Μέγιστο μέγεθος εργασιακού τεμαχίου (mm) | 1500*800 | |
| Μέγιστη διάμετρος τρύπησης (mm) | Φ26 | |
| Μέγιστη διάμετρος γεώτρησης (mm) | Φ50 | |
| Στρίψιμο σπινδέλου γεωτρήσεις | BT1 χημικό προϊόν | |
| Δυνατότητα εκτύπωσης | Σφυροκόπηση | 5Επικεφαλής25 (Q235) |
| Στρώσεις | 40 | |
| Δύναμη τρύπησης (kN) | 1000/1200 | |
| Δύναμη σήμανσης (kN) | 800/1200 | |
| Ελάχιστη απόσταση μεταξύ της τρύπας και της άκρης της πλάκας (mm) | Σφυροκόπηση | 25 |
| Στρώσεις | Εξαρτάται από τη διάμετρο της τρύπας | |
| Μέγεθος χαρακτήρα ((mm) | 14*10*19 | |
| Ποσότητα χαρακτήρα | 12 | |
| Σιδηροδρομικές μονάδες | 4 | |
| Ταχύτητα τροφοδοσίας της γεώτρησης (mm/min) | 0 ~ 5000 | |
| Στροφή σπινδέλου τρύπωσης (mm) | 350 | |
| Ταχύτητα περιστροφής του σπινδέλου γεώτρησης ((r/min) | 30~3000 | |
| Τρόπος προγραμματισμού | Προγραμματισμός εντολών, λογισμικό σχεδιασμού ή διάταξης Auto CAD | |
| Συνολικές διαστάσεις L*W*H (m) | 3.3*3.2*3 | |
![]()
Χαρακτηριστικό προϊόντος:
1Το πλαίσιο της μηχανής είναι κατασκευασμένο χρησιμοποιώντας συγκόλληση πλάκας τύπου C, εξασφαλίζοντας ανώτερη ακαμψία και παρέχοντας έναν εκτεταμένο χώρο εργασίας.εκ των οποίων το ένα είναι αφιερωμένο στη σήμανσηΤο σύστημα συμπίεσης είναι ευπροσάρμοστο, μπορεί να χωρέσει διάφορα εργασιακά κομμάτια και χρησιμοποιεί ένα μηδενικό φέφλ ως σημείο αναφοράς.με το εργασιακό κομμάτι να στηρίζεται σε ένα τραπέζι εργασίας με κυλιόμενη μπάλαΟι άξονες X και Y τροφοδοτούνται από σερβοκινητήρες και στροφές σφαιρίδων, ενώ το σύστημα CNC διπλού άξονα ελέγχει τη θέση τρύπησης, επιτρέποντας πλήρως αυτοματοποιημένη μηχανική.Οι χειριστές μπορούν να εισάγουν τις διαστάσεις του εργαστηρίου στο υπολογιστή, επιτρέποντας στο σύστημα να ανακτά και να επαναχρησιμοποιεί προγράμματα για μελλοντικές λειτουργίες.
![]()
2Το μηχάνημα χρησιμοποιεί τεχνολογία CNC με τροφοδοσία με κινητήρα servo, εξασφαλίζοντας τη βέλτιστη απόδοση και τη σταθερή ακρίβεια του εργαστηρίου.
3Τα βασικά λειτουργικά εξαρτήματα σχεδιάζονται με μια προσέγγιση μοντελοποιημένης συναρμολόγησης, διευκολύνοντας την ευκολότερη συντήρηση και επισκευή.
4Το μηχάνημα είναι ικανό να εκτελεί τις εργασίες τρύπησης, σήμανσης και γεώτρησης σε μία μόνο πλάκα.
![]()
5Η μονάδα γεώτρησης είναι εξοπλισμένη με χαρακτηριστικά όπως ταχεία κάθοδο, αργή τροφοδοσία κατά τη διάρκεια της λειτουργίας και ταχεία τροφοδοσία επιστροφής, τα οποία βελτιώνουν την λειτουργική αποτελεσματικότητα.
6Το μηχάνημα παρέχει διαισθητικό προγραμματισμό, επιτρέποντας την άμεση εισαγωγή της διάμετρος της τρύπας και της θέσης στον υπολογιστή.Υποστηρίζει επίσης προγράμματα που παράγονται από λογισμικό CAD/CAM ή αυτά που παράγονται από λογισμικό lofting.
7Ο υδραυλικός σταθμός χρησιμοποιεί διπλή αντλία, μονόκινη κατασκευή με σύστημα ψύξης με νερό και συσσωρευτές τύπου μανίκης για όλους τους αγωγούς.Οι σωλήνες και οι σφραγίδες ζεύξης προέρχονται από διεθνώς αναγνωρισμένους προμηθευτές.
![]()
8Οι άξονες X και Y τροφοδοτούνται από ελεγκτικούς κινητήρες, στροφές σφαίρας και γραμμικούς οδηγούς, που εγγυώνται εξαιρετική ακρίβεια.
9Το σύστημα περιλαμβάνει λειτουργία αυτοδιάγνωσης που ανιχνεύει και αναφέρει σφάλματα.
10Ο σχεδιασμός ελαχιστοποιεί τη φυσική πίεση στους χειριστές.

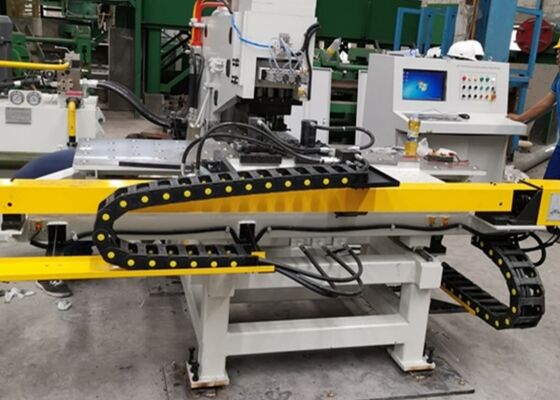

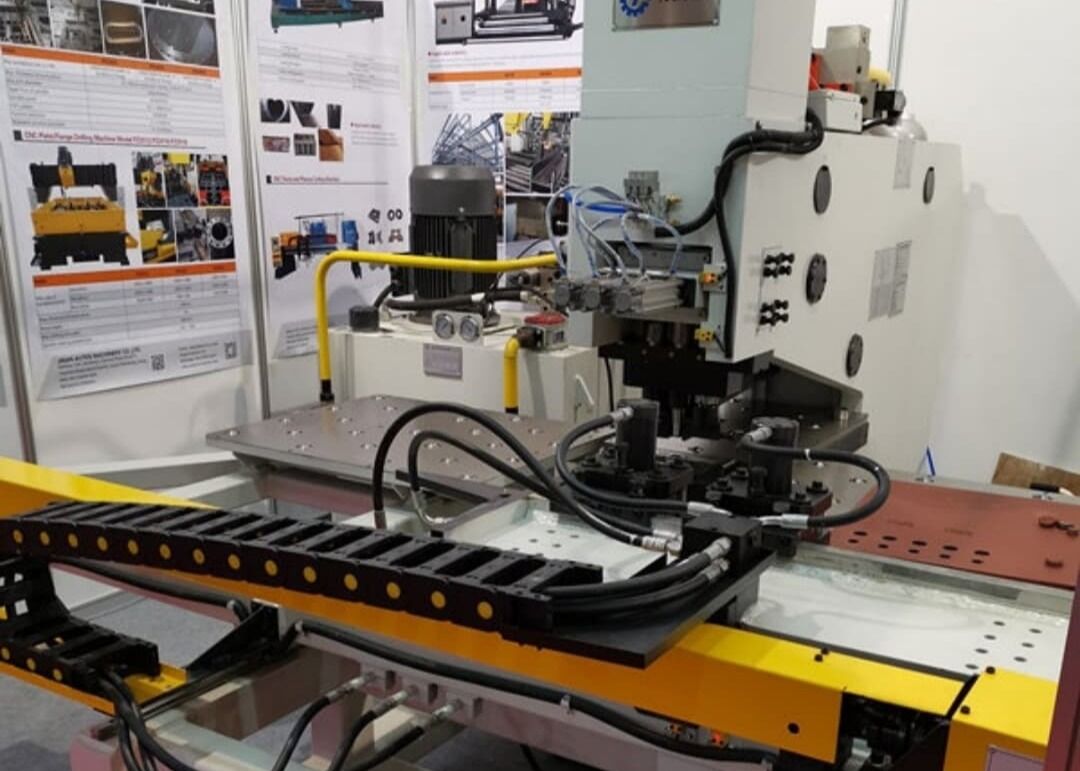

Λεπτομέρειες μηχανής:
![]()
![]()
Αυτό το εξειδικευμένο σύστημα μεταλλουργίας έχει σχεδιαστεί σχολαστικά για να εκτελεί τις εργασίες τρύπησης, σήμανσης και τρυπήματος σε χαλυβουργικές πλάκες στην βιομηχανία κατασκευής ατσάλινων πύργων.Παρέχει εξαιρετική ακρίβεια μηχανικήςΕκτός από την κύρια χρήση του στον τομέα των χάλυβα πύργων, αυτός ο ευπροσάρμοστος εξοπλισμός εκτελεί με συνέπεια τρύπες, τρυπήσεις,και επεξεργασίες σήμανσης σε μεταλλικές πλάκες για ένα ευρύ φάσμα βιομηχανικών εφαρμογώνΕξασφαλίζει βελτιωμένη λειτουργική αποτελεσματικότητα και ακριβή επεξεργασία διαφόρων μεταλλικών εργαστηρίων, εξορθολογίζοντας τις ροές εργασίας και βελτιώνοντας την ποιότητα των προϊόντων σε διάφορες βιομηχανίες.
![]()
