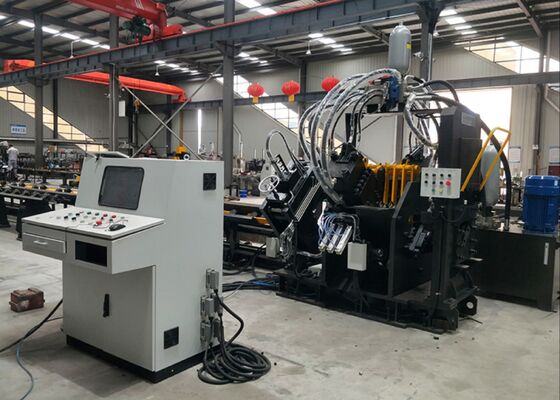

Κατασκευή δομής υποσταθμού αυτόματη μηχανή τρύπησης χάλυβα γωνίας Cnc για πύργο πλέγματος

Κατασκευή δομής υποσταθμού αυτόματη μηχανή τρύπησης χάλυβα γωνίας Cnc για πύργο πλέγματος

Εισαγωγή του προϊόντος:

Αυτό το μηχάνημα είναι μια συσκευή που ενσωματώνει τρύπηση, τυποποίηση και κούρεμα για το γωνιακό χάλυβα, το χάλυβα καναλιού και την πλάκα.Η δομή της μηχανής έχει κάποια πλεονεκτήματα:

Δομή μηχανής:

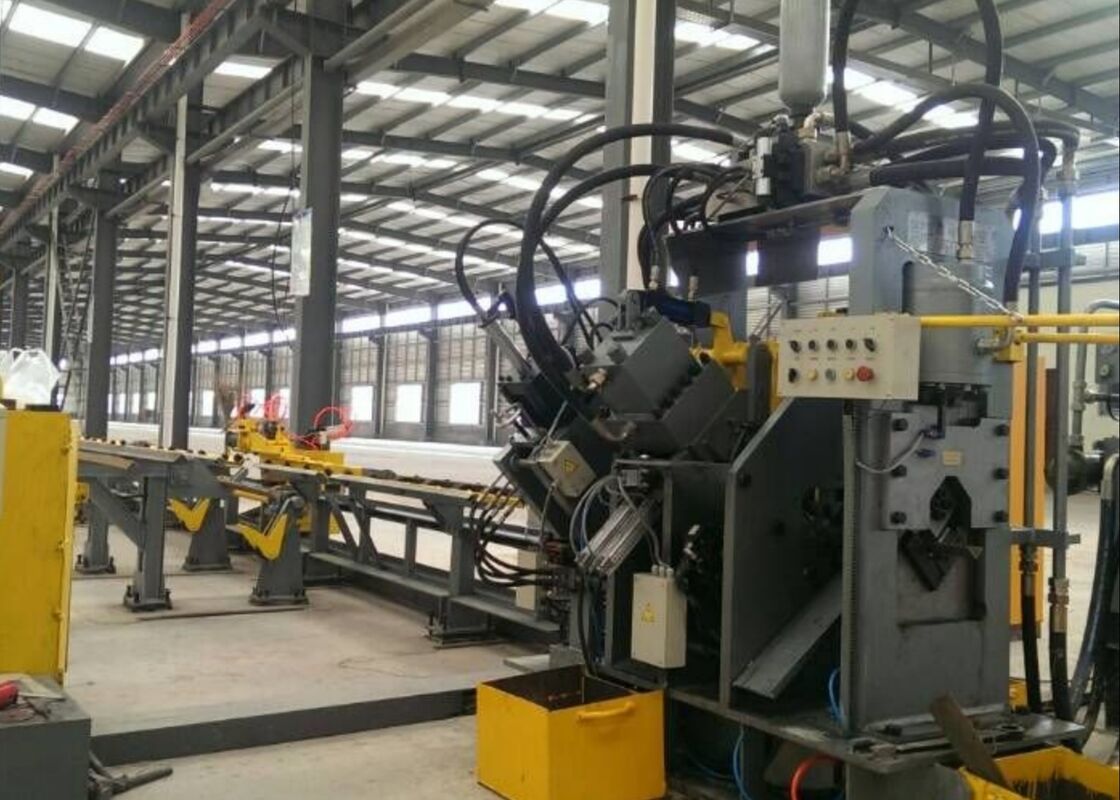

Αυτή η γραμμή παραγωγής αποτελείται από έξι μέρη: το μέρος φόρτωσης του εργασιακού υλικού, το μέρος τροφοδοσίας, το μηχάνημα υποδοχής, το μέρος εκφόρτωσης του τελικού εργασιακού υλικού, το τμήμα ηλεκτρικού ελέγχου και το τμήμα υδραυλικής ενέργειας.

Παράμετροι προϊόντος:

Χαρακτηριστικά και συνιστώμενα μέρη:

1Μέρος τροφοδοσίας

Το μέρος τροφοδοσίας αποτελείται από κανάλι τροφοδοσίας και φορτηγό τροφοδοσίας με αριθμητικό έλεγχο.

Διάδρομος τροφοδοσίας: αποτελείται από κυλίνδρο μεταφορέα, στήριγμα, ράφι, οδό καθοδήγησης επιφάνειας ακριβείας, πλάγια τροχούς θέσης.
Αριθμητικός έλεγχος τροφοδοτικού αυτοκινήτου: αποτελείται από ελεγκτικό κινητήρα, τροφοδοτικό μηχάνημα, ζώνη συγχρονισμού, πλαίσιο τροφοδοτικού αυτοκινήτου, ράβδο σφίξης και λαβή σφίξης.

Το εργασιακό κομμάτι αρχικά στέλνεται χειροκίνητα στην ζυγαριά,και η σφραγίδα τροφοδοσίας αποστέλλεται αυτόματα από τον κινητήρα servo στην κύρια μηχανή για τρύπηση και κοπή σύμφωνα με τις οδηγίες του υπολογιστή.

2. Μηχανή υποδοχής

Το τμήμα αυτό αποτελείται από μονάδα πίεσης, μονάδα δακτυλογράφησης, μονάδα υποστήριξης, πλευρική τρυπή και μονάδα κοπής.

Μονάδα πίεσης: χρησιμοποιείται για τη σταθεροποίηση του εργαστηρίου και την πρόληψη της απόκλισης του, καθώς και για την αντιμετώπιση της δύναμης τρύπησης και κοπής.

Μονάδα δακτυλογράφησης: Αποτελείται από σταθερή βάση της μηχανής, κύλινδρο ελαίου που μετακινεί τη βάση, κύλινδρο υδραυλικής κεφαλής ισχύος,ένα κύλινδρο τεσσάρων θέσεων που πραγματοποιεί τη μεταφορά τεσσάρων τετραγώνων χαρακτήρων, και μηχανισμό χειροκίνητης ρύθμισης.

Μονάδα στήριξης: Κατά την τροφοδοσία υλικών, η μονάδα στήριξης είναι υψηλότερη από την μονάδα τρύπησης και την μονάδα τύπου για να αποφεύγεται η σύγκρουση του γωνιακού χάλυβα με την κάτω λεπίδα.Κατά την τρύπηση υλικών, η μονάδα υποστήριξης είναι χαμηλότερη από την μονάδα τρύπησης και την μονάδα τυπογραφίας, για την εξασφάλιση της ποιότητας της τυπογραφίας, της τρύπησης και της κοπής.

Μονάδα τρύπησης: Η μονάδα αυτή έχει τρεις θέσεις τρύπησης σε κάθε πλευρά.Η τοποθέτηση τρύπησης οδηγείται από τον κινητήρα παροχής μέσω της στροφής μπάλας και του τετραγωνικού σιδηροδρόμου για να εξασφαλιστεί υψηλή ακρίβεια τοποθέτησης.

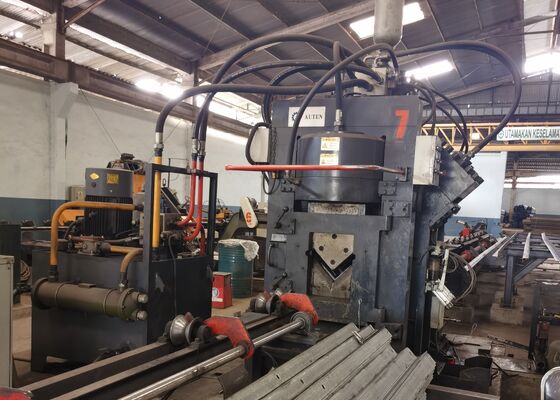

Μονάδα κοπής: αποτελείται από ένα πλαίσιο σώματος, υδραυλικό κύλινδρο ισχύος, επάνω κουτί μαχαίρι, κάτω κουτί μαχαίρι, γραφεία μετάφρασης, τμήματα πιέσης, και το μέρος μεταφοράς. το μηχάνημα μπορεί να κόψει το γωνιακό χάλυβα,χάλυβα διαύλου, και την πλάκα με την αλλαγή των διαφόρων πετσετών κοπής.

Η συσκευή τροφοδοσίας μπορεί να αποτρέψει το γωνιακό χάλυβα από το να χτυπήσει την κάτω λεπίδα.

3Τελειωμένη μονάδα εκφόρτωσης εργασιακού τμήματος

Αποτελείται από έναν τροχό υποστήριξης του εργασιακού υλικού και από έναν άξονα υποστήριξης.

Πατήστε το κουμπί για να γυρίσετε το εργασιακό κομμάτι στην αριστερή ή δεξιά πλευρά (ανάλογα με τις απαιτήσεις του πελάτη).

4Υδραυλικό τμήμα ισχύος
Το μηχάνημα αυτό υιοθετεί ένα αυτόνομο υδραυλικό σταθμό, το οποίο είναι βολικό για τη συντήρηση του εξοπλισμού.Η υδραυλική βαλβίδα συνδέεται με ένα μπλοκ βαλβίδαςΤο σύστημα υδραυλικής είναι πιο σφιχτό και οι απώλειες του αγωγού ελαχιστοποιούνται.Η αποτελεσματικότητα του συστήματος αξιοποιείται πλήρως.

5Ηλεκτρικό έλεγχο
Το ηλεκτρικό σύστημα ελέγχου της μηχανής είναι προηγμένο και εύλογο, ο προγραμματισμός του εργασιακού μεριδίου είναι εύκολος στη μάθηση και εύκολος στη λειτουργία.
Το λογισμικό ελέγχου παρακολουθεί τη λειτουργία του μηχανήματος ανά πάσα στιγμή.

Τα δείγματα αυτά, που αντικατοπτρίζουν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στην βιομηχανία των κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα, την ακρίβεια, την ποιότητα και την ποιότητα του εξοπλισμού.και χειροτεχνίαΟι προδιαγραφές αυτές χρησιμεύουν ως απτό σημείο αναφοράς για την αξιολόγηση των επιδόσεων του εξοπλισμού και της συμμόρφωσής του με ειδικά πρότυπα παραγωγής, διευκολύνοντας έτσι την ενημέρωση, την αξιολόγηση και την αξιολόγηση των επιδόσεων του εξοπλισμού.αποφάσεις με βάση δεδομένα για μελλοντικές εφαρμογές.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand harsh weather conditions and significant loads—this equipment is essential for processing the angle steel components that form the tower’s core frameworkΕκτελεί με συνέπεια τις εργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα σταυρωμένα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα των πύργων.
