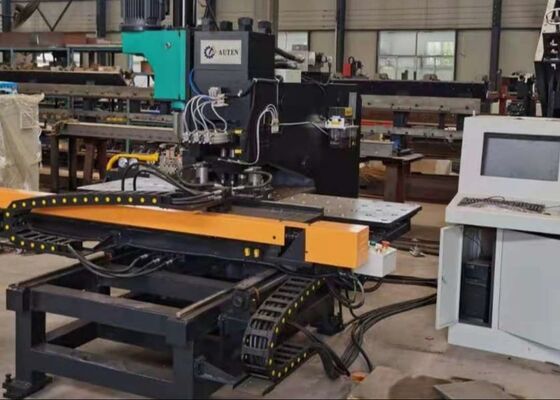

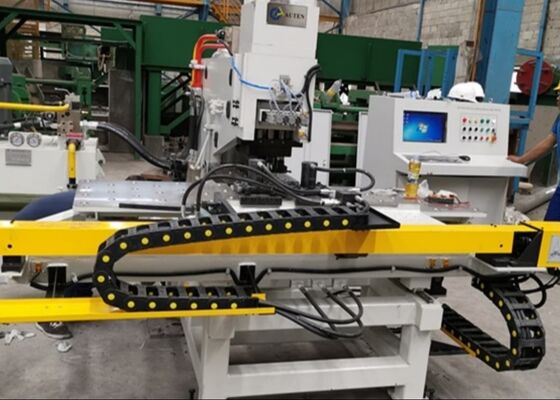

Επεξεργασία πλάκας χάλυβα κατασκευής, τρύπηση πλάκας, σήμανση, γραμμή γεώτρησης, εξοπλισμός μεταφοράς ισχύος
Εφαρμόσιμος κλάδος:
Ειδική μηχανή CNC για τρύπηση και σήμανση πλακών χάλυβα στον τομέα της βιομηχανίας ατσάλινου πύργου.
Κύριο στοιχείο:
Αυτό το μηχάνημα αποτελείται από κύριο μηχάνημα, τραπέζι εργασίας, υδραυλικούς σφιγκτήρες, μονάδα τρύπησης, μονάδα τρύπησης, υδραυλικό σταθμό, ηλεκτρικό ντουλάπι και αυτόματο σύστημα λίπανσης.
Προδιαγραφές:
| Σχήμα |
BNCZ100 |
| Μέγιστο μέγεθος εργασιακού τεμαχίου (mm) |
1500*800 |
| Μέγιστη διάμετρος τρύπησης (mm) |
Φ26 |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
/ |
| Δυνατότητα εκτύπωσης |
Σφυροκόπηση |
5Επικεφαλής25 (Q235) |
| Στρώσεις |
40 |
| Δύναμη τρύπησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχιστη απόσταση μεταξύ της τρύπας και της άκρης της πλάκας (mm) |
Σφυροκόπηση |
25 |
| Στρώσεις |
Εξαρτάται από τη διάμετρο της τρύπας |
| Μέγεθος χαρακτήρα ((mm) |
14*10*19 |
| Ποσότητα χαρακτήρα |
12 |
| Σιδηροδρομικές μονάδες |
4 |
| Ταχύτητα τροφοδοσίας της γεώτρησης (mm/min) |
25~280 |
| Στροφή σπινδέλου τρύπωσης (mm) |
180 |
| Ταχύτητα περιστροφής του σπινδέλου γεώτρησης ((r/min) |
120~560 |
| Τρόπος προγραμματισμού |
Προγραμματισμός εντολών, λογισμικό σχεδιασμού ή διάταξης Auto CAD |
| Συνολικές διαστάσεις L*W*H (m) |
3.2*3*2.6 |
Χαρακτηριστικό προϊόντος:
1Το πλαίσιο της μηχανής κατασκευάζεται με συγκόλληση πλάκας τύπου C, με καλή ακαμψία και μεγάλο χώρο χειρισμού.Το σύστημα σύσφιξης μπορεί να προσαρμοστεί σε διαφορετικό κομμάτι εργασίαςΗ δράση των άξονων X και Y, που ελέγχεται από κινητήρα ελεγχόμενο από τροχονόμο και τροχονόμο με στροφή σφαιρίδας και από PLC, ελέγχει τη θέση τρύπησης,ώστε να γίνει η όλη διαδικασία επεξεργασίας αυτόματαΟ χειριστής εισάγει το πρόγραμμα του εργαστηρίου, μπορεί να χρησιμοποιηθεί επανειλημμένα.
2. Υιοθετήστε τεχνολογία CNC, τροφοδοσία κινητήρα servo, με υψηλή απόδοση, σταθερή ακρίβεια κομματιού.
3Σημαντικά λειτουργικά στοιχεία υιοθετούν μοντελοποιημένη συναρμολόγηση, εύκολη επισκευή.
4- Να πετύχεις χτυπήματα και σημειώσεις σε μία πλάκα.
5. Εύκολο προγραμματισμό, μπορεί να διαβάσει το σχέδιο CAD και επίσης μπορεί να χρησιμοποιήσει το πρόγραμμα που παράγεται από το λογισμικό lofting. Μπορεί να προετοιμάσει αρχεία λογισμικού lofting TEKLA, όπως το μορφότυπο NC1.
6- Με αυτοδιάγνωση, αδυναμία λειτουργίας.
7Οι άξονες X, Y κινούνται από κινητήρα servo + στροφή μπάλας + γραμμική καθοδήγηση, η ακρίβεια είναι καλύτερη.
8Η άτρακτος είναι μια σχήμα C χάλυβα πλάκα συγκολλημένη δομή με καλή ακαμψία και μεγάλο χώρο λειτουργίας.
9Το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς εργασίας (συμπεριλαμβανομένης μιας θέσης πληκτρολόγησης), η αλλαγή σταθμών πραγματοποιείται αυτόματα.
10- σύστημα σφίξιμου κατάλληλο για διαφορετικό πάχος του εργαστηρίου, με μηδενικό σημείο αναφοράς, το εργαστηρίου στηρίζεται από σφαιρικό τραπέζι εργασίας.
11Ο άξονας X και ο άξονας Y κινούνται από τον κινητήρα servo + τη βίδα σφαίρας + τον ακριβή γραμμικό οδηγό που οδηγείται από το σύστημα CNC διπλού άξονα για τον έλεγχο της θέσης τρύπησης.
12Ολόκληρη η διαδικασία επεξεργασίας είναι πλήρως αυτόματη, ο χειριστής χρειάζεται μόνο να εισάγει το σχέδιο του εργαστηρίου στον υπολογιστή.

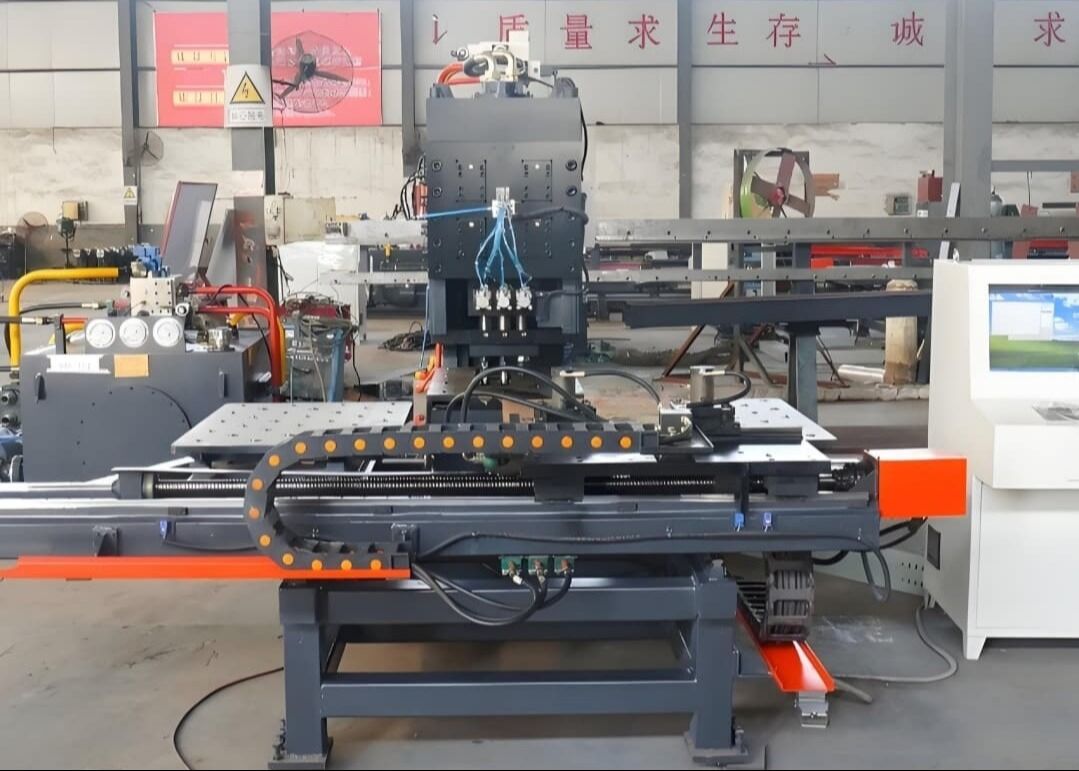

Λεπτομέρειες μηχανής:
Αυτό το επαγγελματικό σύστημα μεταλλουργίας είναι ειδικά σχεδιασμένο για να εκτελεί τις εργασίες τρύπησης, σήμανσης και γεώτρησης σε χαλυβουργικές πλάκες για τον τομέα κατασκευής ατσάλινων πύργων.Παρέχει υψηλής ακρίβειας μηχανικήΠέρα από τη βιομηχανία χάλυβα, ο πολύ ευέλικτος αυτός εξοπλισμός παρέχει επίσης αξιόπιστη τρύπανση, γεωτρήσεις,και λειτουργία σήμανσης για μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανικών πεδίωνΔιατηρεί σταθερή λειτουργική απόδοση και ακρίβεια επεξεργασίας για όλες τις κατηγορίες μεταλλικών εργαστηρίων,Έτσι εξορθολογίζεται η αποτελεσματικότητα της ροής εργασίας και βελτιώνεται η ποιότητα του προϊόντος σε διάφορες βιομηχανικές εφαρμογές..
