Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες

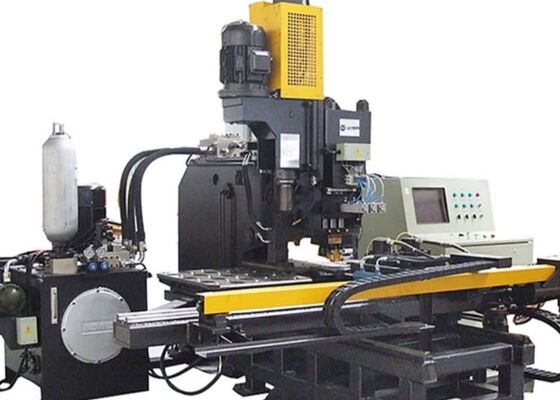

Μεγάλες Εικόνας : Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Auten
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	BNCZ100

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	ξύλινη θήκη
Χρόνος παράδοσης:	30 ημέρες
Όροι πληρωμής:	L/C, T/T
Δυνατότητα προσφοράς:	300 σετ/έτος

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μέγεθος πιάτου:	1500x800mm	Πάχος πλάκας:	5~25mm
Δύναμη διάτρησης:	1000/ 1200kN	Δύναμη σήμανσης:	800/1000kN
Cnc ή όχι:	CNC	Κύβος-σταθμοί:	4

Επεξεργασία Πλάκας Σύνδεσης Μηχανή Διάτρησης και Γεώτρησης CNC BNCZ100 για Μεγάλες Πλάκες

Εφαρμοστέα βιομηχανία:

Το μηχάνημα χρησιμοποιείται κυρίως για διάτρηση και σφράγιση μεταλλικών πλακών σε ηλεκτρική ενέργεια, επικοινωνίες, αυτοκίνητα, χαλύβδινες κατασκευές και άλλες βιομηχανίες. Η αυτόματη επεξεργασία CNC του μηχανήματος έχει υψηλή απόδοση εργασίας και ακρίβεια θέσης οπών και είναι κατάλληλη για πολλούς τύπους επεξεργασίας. Ο συνδυασμός διάτρησης και γεώτρησης, διάτρησης μικρών οπών και γεώτρησης μεγάλων οπών, ένα μηχάνημα για ποικίλες παραγωγές.

Προδιαγραφές:

Μοντέλο		BNCZ100
Μέγιστο μέγεθος τεμαχίου εργασίας (mm)		1500*800
Μέγιστη διάμετρος διάτρησης (mm)		Φ26
Μέγιστη διάμετρος γεώτρησης (mm)		Φ50
Κώνος ατράκτου γεώτρησης		/
Πάχος πλάκας (mm)	Διάτρηση	5~25 (Q235)
	Γεώτρηση	40
Δύναμη διάτρησης (kN)		1000/1200
Δύναμη χάραξης (kN)		800/1200
Ελάχιστη απόσταση μεταξύ οπής και άκρης πλάκας (mm)	Διάτρηση	25
	Γεώτρηση	Εξαρτάται από τη διάμετρο της οπής
Μέγεθος χαρακτήρα (mm)		141019
Ποσότητα χαρακτήρων		12
Σταθμοί εργαλείων		4
Ταχύτητα τροφοδοσίας γεώτρησης (mm/min)		25~280
Διαδρομή ατράκτου γεώτρησης (mm)		180
Ταχύτητα περιστροφής ατράκτου γεώτρησης (r/min)		120~560
Λειτουργία προγραμματισμού		Προγραμματισμός εντολών, σχέδιο Auto CAD ή λογισμικό διάταξης
Συνολικές διαστάσεις ΜΠΥ (m)		3.232.6

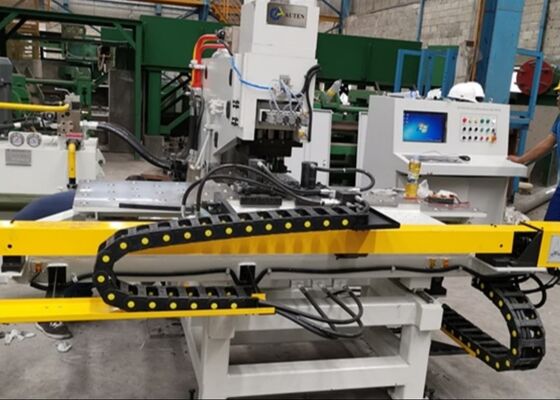

Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες 0

Χαρακτηριστικά προϊόντος:

1. Ολοκληρωμένο μηχάνημα με μηχανικό, ηλεκτρικό και υδραυλικό σύστημα. Έλεγχος PLC και κίνηση σερβοκινητήρα.

2. Αρθρωτή συναρμολόγηση για κύρια λειτουργικά μέρη, εύκολη συντήρηση, λειτουργία αυτοδιάγνωσης.

Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες 1

3. Λειτουργίες διάτρησης, χάραξης και γεώτρησης σε μία πλάκα με λιγότερο εργατικό δυναμικό και σταθερή ακρίβεια.

4. Για τον προγραμματισμό, είτε εισάγετε τη διάμετρο διάτρησης, τη θέση και την ποσότητα του τεμαχίου εργασίας είτε μοιράζεστε απευθείας την πηγή δεδομένων του τμήματος σχεδιασμού μέσω του τοπικού δικτύου.

5. Το σώμα είναι δομή συγκολλημένης χαλύβδινης πλάκας τύπου C, καλής ποιότητας χάλυβα και χώρου λειτουργίας.

Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες 2

6. Το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς εργασίας (συμπεριλαμβανομένης μιας θέσης χάραξης), και η εναλλαγή σταθμών γίνεται αυτόματα.

7. Σύστημα σύσφιξης κατάλληλο για διαφορετικά πάχη τεμαχίου εργασίας, με μπλοκ μηδενικού σημείου αναφοράς, το τεμάχιο εργασίας υποστηρίζεται από τραπέζι εργασίας με σφαίρες.

Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες 3

8. Ο άξονας Χ και ο άξονας Υ κινούνται από σερβοκινητήρα + σφαιρική βίδα + γραμμικό οδηγό ακριβείας που οδηγείται από το διπλό σύστημα CNC για τον έλεγχο της θέσης διάτρησης.

9. Ολόκληρη η διαδικασία είναι αυτόματη, ο χειριστής χρειάζεται μόνο να εισάγει το σχέδιο.

Λεπτομέρειες μηχανήματος:

Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες 5

Αυτό το επαγγελματικό σύστημα μεταλλουργίας είναι ειδικά σχεδιασμένο για να εκτελεί εργασίες διάτρησης, χάραξης και γεώτρησης σε χαλύβδινες πλάκες για τον τομέα κατασκευής χαλύβδινων πύργων. Παρέχει κορυφαία ακρίβεια επεξεργασίας, συμμορφούμενο με αυστηρά κριτήρια ανοχής και πρότυπα φινιρίσματος επιφάνειας. Πέρα από τη βιομηχανία χαλύβδινων πύργων, αυτός ο εξαιρετικά ευέλικτος εξοπλισμός παρέχει περαιτέρω αξιόπιστη λειτουργικότητα διάτρησης, γεώτρησης και χάραξης για μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανικών πεδίων. Διατηρεί σταθερή παραγωγική ικανότητα και ακρίβεια επεξεργασίας για όλες τις κατηγορίες μεταλλικών τεμαχίων εργασίας, βελτιστοποιώντας έτσι την αποδοτικότητα της ροής εργασίας και βελτιώνοντας την ποιότητα των προϊόντων σε διάφορες βιομηχανικές εφαρμογές. Επεξεργασία Πλάκας Σύνδεσης BNCZ100 Μηχανή Διάτρησης και Γεώτρησης CNC για Δημιουργία Οπών σε Βαριές Πλάκες 6
