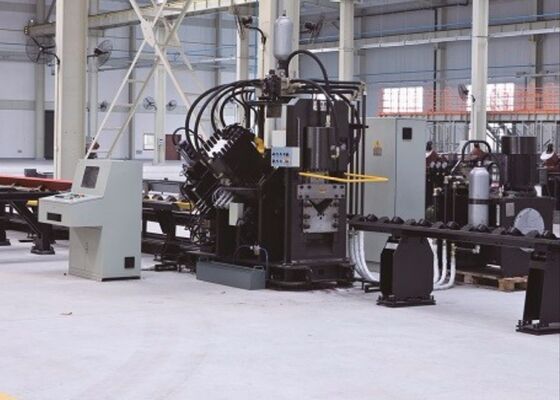

Γραμμή γωνιακής κοπής μονής λεπίδας για την κατασκευή πύργων μετάδοσης και παραγωγής τηλεπικοινωνιακών πύργων

Πύργος μετάδοσης Κατασκευή μονομαχίας για την κοπή γωνίας γραμμής Πύργος τηλεπικοινωνιών

Εισαγωγή του προϊόντος:

Το μηχάνημα είναι μια αυτοματοποιημένη, εξειδικευμένη γραμμή παραγωγής που έχει σχεδιαστεί για την επιγραφή, την τρύπαση (κυκλικές και οβάλ τρύπες) και την κοπή σιδήρου γωνίας.Χρησιμοποιείται κυρίως σε βιομηχανίες όπως ο τομέας των κεκλιμένων πύργων χάλυβα., ηλεκτρολογικά εξαρτήματα, δομικές εγκαταστάσεις αποθήκευσης και κατασκευές χάλυβα, μεταξύ άλλων.

Κύριο στοιχείο:

Η μηχανή αυτή αποτελείται κυρίως από ένα εγκάρσιο μεταφορέα, ένα περιστρεφόμενο σύστημα φόρτωσης, ένα μεταφορέα τροφοδοσίας, ένα φορτηγό τροφοδοσίας CNC, μια μονάδα τρύπησης, μια μονάδα σήμανσης, μια μονάδα κοπής,Με κινητήρα κινητήρα, καθώς και υδραυλικά, ηλεκτρικά και πνευματικά συστήματα, μεταξύ άλλων.

Παράμετροι προϊόντος:

Χαρακτηριστικά και συνιστώμενα μέρη:

1Το τμήμα φόρτωσης:

Το τμήμα αυτό αποτελείται κυρίως από οριζόντιο πίνακα μεταφοράς και περιστρεφόμενη μονάδα φόρτωσης.
(1) Ο οριζόντιος πίνακας μεταφοράς λειτουργεί μέσω ζυγών και αλυσίδων, εξασφαλίζοντας τον συγχρονισμό τριών αλυσίδων με μπλοκ μεταφοράς.Η σχεδίαση αυτή εξασφαλίζει σταθερή και χαμηλή θόρυβος μεταφοράς του γωνιακού χάλυβα κατά τη διάρκεια της διαδικασίας.
(2) Η περιστρεφόμενη μονάδα φόρτωσης κινείται με ζυγαριά και αλυσίδες, χρησιμοποιώντας ένα μεγάλο άξονα και μια προσαρμοσμένη ζεύξη για να συγχρονίσει τρεις περιστρεφόμενους βραχίονες με νύχια ανάκτησης.Αυτό το σύστημα μεταφέρει το γωνιακό χάλυβα από την κοιλάδα του πίνακα υλικών στο κανάλι τροφοδοσίας για περαιτέρω επεξεργασία.

2Το τμήμα τροφοδοσίας:

Το τμήμα αυτό αποτελείται κυρίως από το κανάλι τροφοδοσίας και την μονάδα τροχιάς CNC.
(1) Το κανάλι τροφοδοσίας περιλαμβάνει κυλίνδρους μεταφοράς, στήριξη, ράφια μεταφοράς και μετακινούμενες διαδρομές.
(2) Το τροφοδοτικό φορτηγό αποτελείται από ένα κινούμενο σώμα, ένα σφιγκτήρα, ένα κύλινδρο σφιγμού, ένα κύλινδρο κλίσης, έναν κινητήρα εφοδιασμού και έναν κωδικοποιητή.το φορτηγό τροφοδοσίας καθοδηγείται από ράγες τόσο στο επίπεδο όσο και στο πλάι του ράφους κίνησης εντός του καναλιού τροφοδοσίας, μετακινώντας το σφιγκτήρα σύμφωνα με τις οδηγίες του συστήματος ελέγχου.

3Κύρια εξαρτήματα της μηχανής:

Το τμήμα αυτό αποτελείται από τη μονάδα πίεσης γωνιακού χάλυβα, τη μονάδα σήμανσης, τη μονάδα τρύπησης και τη μονάδα κοπής.
(1) Η κύρια λειτουργία της μονάδας πίεσης είναι η σταθεροποίηση του γωνιακού χάλυβα στη θέση του, αποτρέποντας κάθε απόκλιση που θα μπορούσε να οδηγήσει σε ανακρίβειες κατά τη διάρκεια της διαδικασίας.
(2) Η μονάδα σήμανσης είναι ικανή να ανταλλάσσει τις θέσεις τεσσάρων τετραγώνων χαρακτήρων..Συμπεριλαμβάνεται μηχανισμός χειροκίνητης ρύθμισης για να διευκολύνεται η εύκολη επανατοποθέτηση των κεφαλιών των χαρακτήρων, επιτρέποντας την προσαρμοστικότητα σε διαφορετικές προδιαγραφές ατσάλιων γωνιών.
(3) Η μονάδα τρύπησης είναι σχεδιασμένη με τρεις διαφορετικές προδιαγραφές τρύπησης σε κάθε πλευρά.και τοποθετείται ένα μπλοκ αμαλούς στην ράβδο του έλικα αέρα, τοποθετείται μεταξύ της ράβδου τρύπησης και της κεφαλής πίεσης του υδραυλικού κυλίνδρου.η κατάλληλη τρύπα επιλέγεται αυτόματα ενεργοποιώντας την αντίστοιχη φιάλη αέρα, που στη συνέχεια πιέζει το μπλοκ μαξιλάρι για να επιλέξει τη σωστή γροθιά.
(4) Η μονάδα κοπής αποτελείται από δομή σκελετού, κύλινδρο κοπής, μηχανισμό άνω μαχαιριού και μηχανισμό κάτω μαχαιριού.Ο μηχανισμός κάτω μαχαίρι μπορεί να ρυθμιστεί για να ελέγξει το κενό σύμφωνα με το πάχος του γωνιακού χάλυβα, διασφαλίζοντας υψηλής ποιότητας κοψίματα.

4Το τμήμα εκφόρτωσης για τα τελικά προϊόντα:

Αυτό το τμήμα αποτελείται από κυλίνδρους υποστήριξης του εργασιακού μερίδιου και έναν κυλίνδρο στροφής.τα επεξεργασμένα εργαλεία περιστρέφονται και τοποθετούνται είτε στην αριστερή είτε στην δεξιά πλευρά ανάλογα με τις ανάγκες.

5Υδραυλικός Σταθμός:

Ο υδραυλικός σταθμός αποτελείται από δεξαμενή ελαίου, μονάδες αντλίας υψηλής και χαμηλής πίεσης, ψυγείο, κύριο σύνολο βαλβίδων και διάφορες άλλες ομάδες βαλβίδων ελέγχου.Σκοπός του είναι η παροχή υδραυλικής ενέργειας σε κάθε κύλινδρο πετρελαίου της μηχανήςΤο σύστημα ψύξης χρησιμοποιεί τεχνολογία ψύξης πετρελαίου για την εξασφάλιση αποτελεσματικής ψύξης και τη διατήρηση της ποιότητας του πετρελαίου.

6Ηλεκτρικό σύστημα ελέγχου:

Το ηλεκτρικό σύστημα ελέγχου αποτελείται από ένα ηλεκτρικό θάλαμο χειρισμού, ένα κουτί χειρισμού και ένα σταθμό χειρισμού τρολέ.
(1) Ο υπολογιστής υποδοχής είναι εξοπλισμένος με λογισμικό ελέγχου που επιτρέπει την εισαγωγή παραμέτρων επεξεργασίας για προγραμματισμό.
(2) Το σύστημα χρησιμοποιεί ένα Mitsubishi Electric PLC από την Ιαπωνία ως κεντρική μονάδα ελέγχου, ενσωματωμένη με ένα τριαξονικό μοντέλο CNC.βελτίωση της ολοκλήρωσης του PLC και του CNC για τη σημαντική βελτίωση της αξιοπιστίας του συστήματος.
(3) Οι τροφοδοσίες των άξονων X, A και B τροφοδοτούνται από προηγμένους κινητήρες servo χωρίς βούρτσα AC, εξασφαλίζοντας υψηλής ταχύτητας, ακριβή τοποθέτηση και χωρίς να απαιτείται συντήρηση.
(4) Το λογισμικό ελέγχου παρακολουθεί συνεχώς τη λειτουργία του μηχανήματος.

Τα δείγματα αυτά, τα οποία αντικατοπτρίζουν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στη βιομηχανία κεκλιμένων πύργων από χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα, την ακρίβεια, τηνκαι κατασκευή του εξοπλισμούΗ εκτίμηση των επιδόσεων των μηχανών και της συμμόρφωσής τους με τα ειδικά πρότυπα παραγωγήςαποφάσεις που βασίζονται σε δεδομένα για πιθανές εφαρμογές.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand harsh weather conditions and heavy loads—this equipment is essential for processing the angle steel components that form the backbone of the towersΕκτελεί αξιόπιστα τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργου, σταυροφόρα και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα των πύργων.
