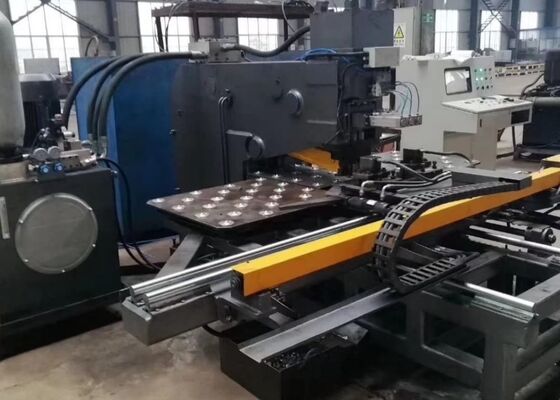

Κατασκευή χάλυβα κατασκευή δομών PLC ελεγχόμενη τρύπηση μηχανή μεταφοράς πύργος κατασκευή
Εφαρμόσιμος κλάδος:
Μια εξειδικευμένη μηχανή CNC που έχει σχεδιαστεί για τρύπηση και σήμανση πλακών από χάλυβα στον τομέα των χάλυβα πύργων.
Κύριο στοιχείο:
Το μηχάνημα αυτό αποτελείται από την κύρια μονάδα, το τραπέζι εργασίας, τις υδραυλικές λαβές, τη μονάδα γεώτρησης, τη μονάδα τρύπησης, την υδραυλική μονάδα ισχύος, το ηλεκτρικό ντουλάπι ελέγχου και ένα αυτόματο σύστημα λίπανσης.
Προδιαγραφές:
| Σχήμα |
BNCZ100 |
| Μέγιστο μέγεθος εργασιακού τεμαχίου (mm) |
1500*800 |
| Μέγιστη διάμετρος τρύπησης (mm) |
Φ26 |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
/ |
| Δυνατότητα εκτύπωσης |
Σφυροκόπηση |
5Επικεφαλής25 (Q235) |
| Στρώσεις |
40 |
| Δύναμη τρύπησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχιστη απόσταση μεταξύ της τρύπας και της άκρης της πλάκας (mm) |
Σφυροκόπηση |
25 |
| Στρώσεις |
Εξαρτάται από τη διάμετρο της τρύπας |
| Μέγεθος χαρακτήρα ((mm) |
14*10*19 |
| Ποσότητα χαρακτήρα |
12 |
| Σιδηροδρομικές μονάδες |
4 |
| Ταχύτητα τροφοδοσίας της γεώτρησης (mm/min) |
25~280 |
| Στροφή σπινδέλου τρύπωσης (mm) |
180 |
| Ταχύτητα περιστροφής του σπινδέλου γεώτρησης ((r/min) |
120~560 |
| Τρόπος προγραμματισμού |
Προγραμματισμός εντολών, λογισμικό σχεδιασμού ή διάταξης Auto CAD |
| Συνολικές διαστάσεις L*W*H (m) |
3.2*3*2.6 |
Χαρακτηριστικό προϊόντος:
1Το πλαίσιο του μηχανήματος κατασκευάζεται χρησιμοποιώντας συγκόλληση πλάκας τύπου C, εξασφαλίζοντας υψηλή ακαμψία και άφθονο χώρο εργασίας.με αυτόματο διακόπτη σταθμού θέρμανσηςΤο σύστημα συμπίεσης είναι προσαρμόσιμο σε διάφορα εργασιακά κομμάτια, διαθέτει ένα μπλοκ αναφοράς και το εργασιακό κομμάτι υποστηρίζεται από ένα τραπέζι εργασίας με κυλίνδρους.Οι άξονες X και Y ελέγχονται από κινητήρες servo και τροχούς στροφιάςΤο σύστημα αυτό είναι εξοπλισμένο με ένα σύστημα ελέγχου θέσης που ελέγχεται από ένα PLC, επιτρέποντας τον αυτόματο έλεγχο της διαδικασίας τρύπησης.
2. Ενσωματώνει τεχνολογία CNC και τροφοδοσία κινητήρα servo, εξασφαλίζοντας υψηλή απόδοση και σταθερή ακρίβεια του εργαστηρίου.
3Τα βασικά λειτουργικά συστατικά χρησιμοποιούν μοντελοποιημένη συναρμολόγηση, διευκολύνοντας την απλή συντήρηση και επισκευή.
4. ικανή να εκτελεί και την τρύπηση και την σήμανση σε μία μόνο πλάκα.
5. Φιλικό προς το χρήστη προγραμματισμό που υποστηρίζει σχέδια CAD και ενσωματώνεται με προγράμματα που παράγονται από το λογισμικό lofting. Είναι συμβατό με τα αρχεία λογισμικού lofting TEKLA, όπως το μορφότυπο NC1.
6Εξοπλισμένο με αυτοδιάγνωση ανίχνευσης βλάβης.
7Οι άξονες X και Y τροφοδοτούνται από έναν κινητήρα εφοδιασμού, μια σφαιρική βίδα και έναν γραμμικό οδηγό, εξασφαλίζοντας αυξημένη ακρίβεια.
8Το κύριο σώμα διαθέτει μια δομή C-σχήματος συγκολλημένης πλακέτας χάλυβα, προσφέροντας ανώτερη ακαμψία και μια εκτεταμένη περιοχή λειτουργίας.
9Το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς εργασίας (συμπεριλαμβανομένης μιας θέσης πληκτρολόγησης), με λειτουργία αυτόματης αλλαγής σταθμού.
10Το σύστημα σφραγίσματος έχει σχεδιαστεί για να χωρέσει εργασιακά κομμάτια διαφόρων πάχους.
11Οι άξονες X και Y λειτουργούν από ελεγκτικούς κινητήρες, στροφές σφαιρίδων και γραμμικούς οδηγούς ακριβείας, που κινούνται από σύστημα CNC διπλού άξονα για τον ακριβή έλεγχο της θέσης τρύπησης.
12Ολόκληρη η ροή εργασίας επεξεργασίας είναι πλήρως αυτοματοποιημένη, απαιτώντας από τον χειριστή μόνο την εισαγωγή του σχεδίου του εργασιακού τμήματος στον υπολογιστή.

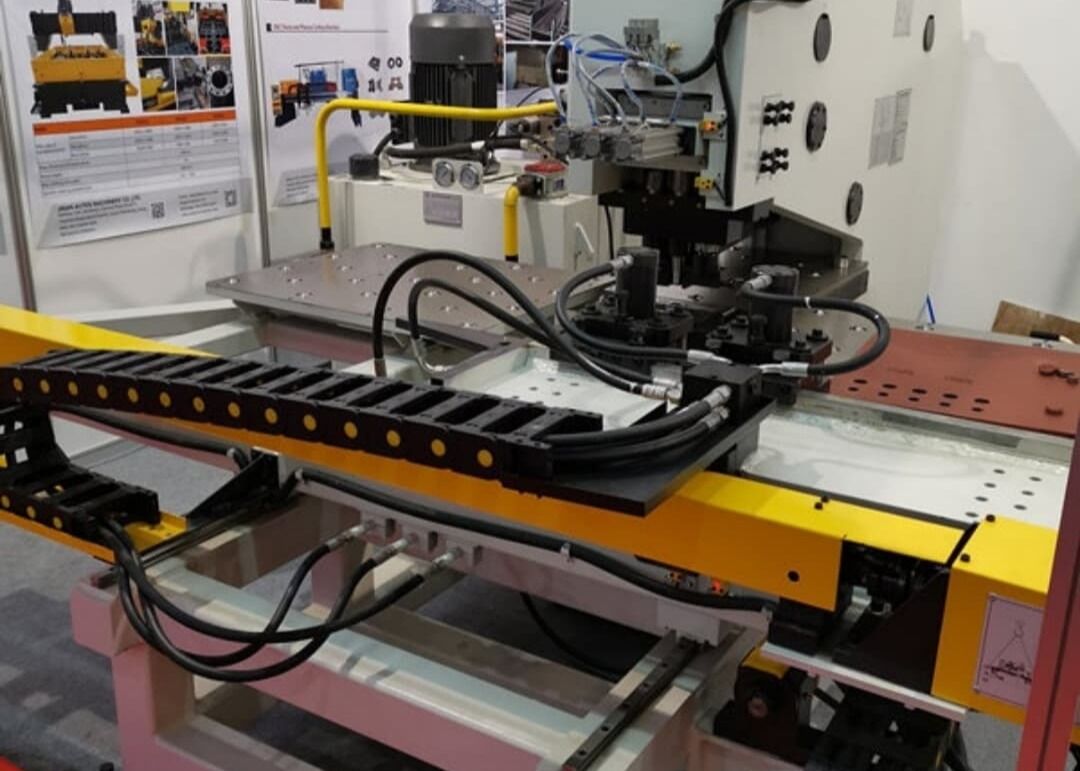

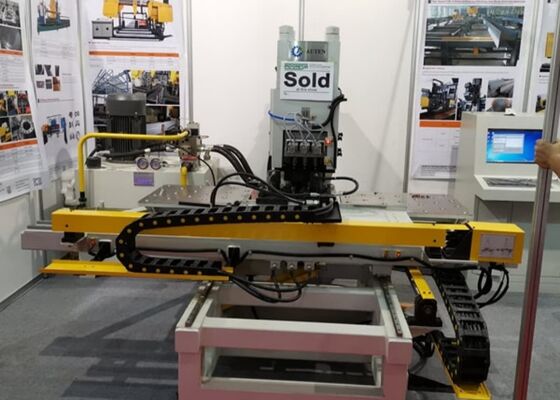

Λεπτομέρειες μηχανής:
Αυτό το επαγγελματικό σύστημα μεταλλουργίας είναι ειδικά σχεδιασμένο για να εκτελεί τις εργασίες τρύπησης, σήμανσης και γεώτρησης σε χαλυβουργικές πλάκες για τον τομέα κατασκευής ατσάλινων πύργων.Παρέχει υψηλής ακρίβειας μηχανικήΠέρα από τη βιομηχανία χάλυβα, ο πολύ ευέλικτος αυτός εξοπλισμός παρέχει επίσης αξιόπιστη τρύπανση, γεωτρήσεις,και λειτουργία σήμανσης για μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανικών πεδίωνΔιατηρεί σταθερή λειτουργική απόδοση και ακρίβεια επεξεργασίας για όλες τις κατηγορίες μεταλλικών εργαστηρίων,Έτσι εξορθολογίζεται η αποτελεσματικότητα της ροής εργασίας και βελτιώνεται η ποιότητα του προϊόντος σε διάφορες βιομηχανικές εφαρμογές..
