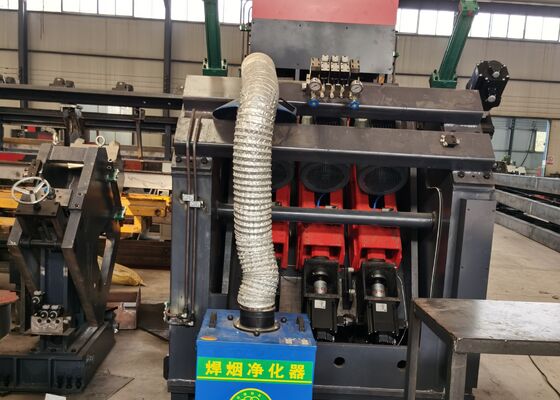

40mm διάμετρος τρύπησης CNC γωνία χάλυβα τρύπησης ξυριστική μηχανή 32x7x2.5m συνολική διάσταση

Μηχανή διάτρησης και κοπής χάλυβα γωνίας CNC με διάμετρο διάτρησης 40mm 32x7x2.5m Συνολικές διαστάσεις

Χρήση προϊόντος:

Η γραμμή παραγωγής έχει σχεδιαστεί για τη σήμανση και τη διάτρηση εξαρτημάτων που χρησιμοποιούνται σε πύργους μεταφοράς ενέργειας, τηλεπικοινωνιακές κατασκευές και χαλύβδινες κατασκευές.

Χαρακτηριστικά δομής προϊόντος:

Το μηχάνημα αποτελείται κυρίως από μια πλευρική πλατφόρμα τροφοδοσίας, έναν μηχανισμό αναστροφής τροφοδοσίας, κανάλι τροφοδοσίας, σύστημα σήμανσης τρόλεϊ CNC, μονάδα χάραξης, μονάδα διάτρησης, μονάδα πίεσης, μεταφορέα τελικού υλικού, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα ελέγχου και άλλα σχετικά εξαρτήματα.

Κύριες παράμετροι:

Χαρακτηριστικά προϊόντος:

1. Αυτή η γραμμή επεξεργασίας αποτελείται από έναν εγκάρσιο μεταφορέα, έναν μεταφορέα αναστροφής, έναν μεταφορέα εισόδου, ένα τρόλεϊ εισόδου CNC, δύο μονάδες διάτρησης, μία μονάδα σήμανσης, έναν αυτόματο μεταφορέα εκφόρτωσης, καθώς και τον σχετικό υδραυλικό σταθμό και το ηλεκτρικό σύστημα ψύξης. Ενσωματώνει τεχνολογία CNC και σερβοκινητήρες για την τροφοδοσία, εγγυώμενη υψηλή απόδοση και σταθερή ακρίβεια του τεμαχίου.

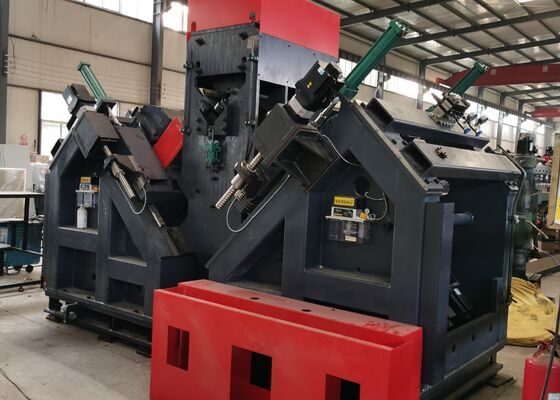

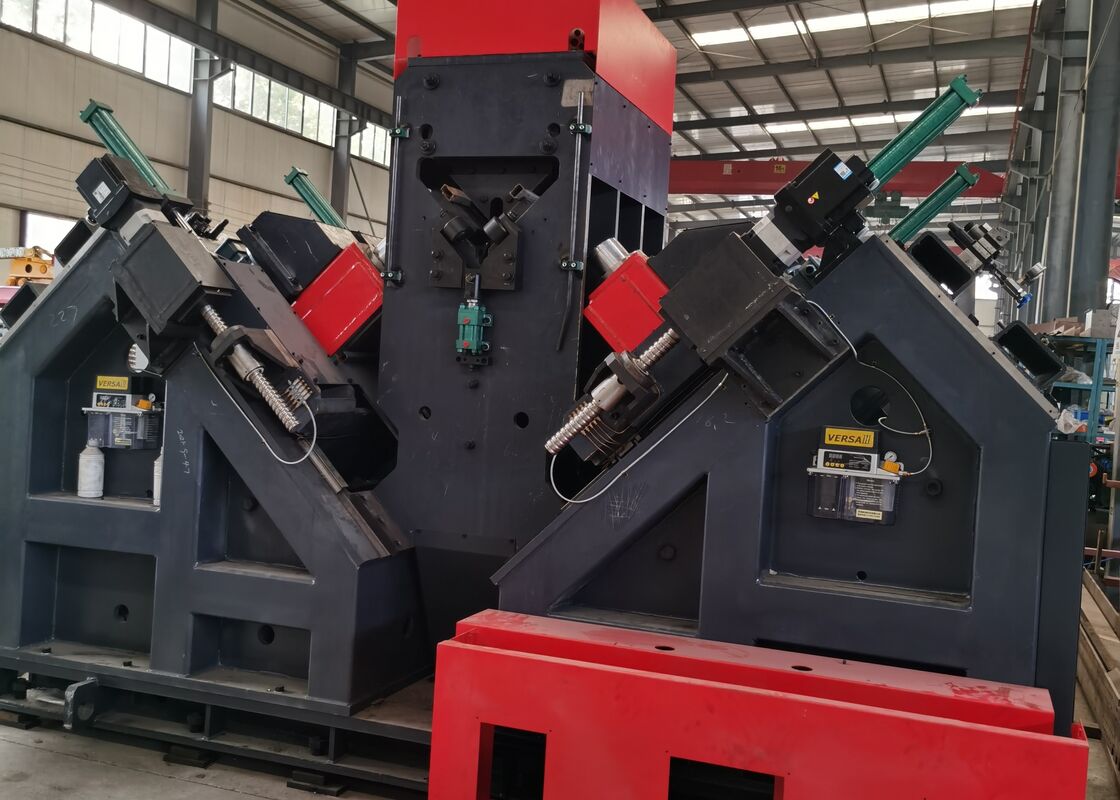

2. Μία μονάδα διάτρησης είναι τοποθετημένη σε κάθε πλευρά, με κάθε μονάδα ικανή να φιλοξενεί τρία τρυπάνια διαφορετικών μεγεθών. Οι μονάδες διάτρησης διαθέτουν έλεγχο κίνησης CNC για ρύθμιση βάθους, εξασφαλίζοντας ακριβή τοποθέτηση οπών.

3. Η ταχύτητα περιστροφής όλων των ατράκτων είναι συνεχώς ρυθμιζόμενη μέσω μετατροπέα, ενώ οι ταχύτητες τροφοδοσίας είναι άπειρα μεταβλητές μέσω βαλβίδων ελέγχου ταχύτητας. Η μετάβαση μεταξύ ταχείας τροφοδοσίας, λειτουργικής τροφοδοσίας και ταχείας ανάσυρσης των ατράκτων είναι πλήρως αυτοματοποιημένη.

4. Η γραμμή διάτρησης διαθέτει μία μονάδα σήμανσης, η οποία επιτρέπει την απλή προ-ρύθμιση των θέσεων σήμανσης. Η σήμανση, η σύσφιξη του τεμαχίου και η διαδικασία τροφοδοσίας για τη διάτρηση τροφοδοτούνται από το υδραυλικό σύστημα. Τα απαραίτητα εξαρτήματα προμηθεύονται από κορυφαίους διεθνείς προμηθευτές. Ένα σύστημα ψύξης ανακυκλοφορίας ενσωματώνεται για την παράταση της διάρκειας ζωής των τρυπανιών.

5. Τόσο οι εργασίες σήμανσης όσο και διάτρησης είναι πλήρως αυτοματοποιημένες. Τα τελικά εξαρτήματα εκφορτώνονται μέσω πνευματικού συστήματος αναστροφής, ελαχιστοποιώντας τη σωματική καταπόνηση των χειριστών και προσφέροντας σημαντικά οφέλη σε σύγκριση με τους ανταγωνιστικούς κατασκευαστές.

6. Το σύστημα ελέγχου αποτελείται από τον κεντρικό υπολογιστή, τους σερβοκινητήρες, το PLC, τους εξωτερικούς διακόπτες παρακολούθησης και άλλα σχετικά εξαρτήματα. Εισάγοντας τις διαστάσεις του τεμαχίου, το πρόγραμμα επεξεργασίας δημιουργείται αυτόματα. Επιπλέον, το πρόγραμμα μπορεί να αποθηκευτεί, να ανακτηθεί, να εμφανιστεί και να μεταδοθεί σύμφωνα με τον αριθμό του τεμαχίου.

7. Η γραμμή μηχανικής κατεργασίας είναι εξοπλισμένη με μηχανισμό στήριξης και πίεσης για να καλύψει τις απαιτήσεις επεξεργασίας γωνιών με υψηλότερους βαθμούς κάμψης.

Αυτά τα δείγματα καλύπτουν ένα ευρύ φάσμα τυπικών προδιαγραφών και μοτίβων οπών για χάλυβα γωνίας που χρησιμοποιείται στην κατασκευή πύργων γραμμών μεταφοράς. Επιτρέπουν στους πιθανούς χρήστες ή επιθεωρητές να αξιολογήσουν οπτικά την επιχειρησιακή απόδοση του εξοπλισμού, παρέχοντας σαφείς και απτές αναφορές για να εκτιμήσουν εάν ο εξοπλισμός συμμορφώνεται με τα απαιτούμενα πρότυπα κατασκευής για την παραγωγή πύργων γραμμών μεταφοράς.

Στην κατασκευή γραμμών μεταφοράς υπερ-υψηλής τάσης (UHV), όπου οι πύργοι μεταφοράς πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σημαντικά φορτία, αυτός ο εξοπλισμός είναι ζωτικής σημασίας για την επεξεργασία των εξαρτημάτων χάλυβα γωνίας που αποτελούν τις κύριες φέρουσες δομές των πύργων. Εκτελεί εργασίες διάτρησης και σφράγισης στον χάλυβα γωνίας που χρησιμοποιείται στα σώματα πύργων, τους εγκάρσιους βραχίονες και άλλα βασικά δομικά στοιχεία, εξασφαλίζοντας ακριβείς διαστάσεις και αξιόπιστη απόδοση σύνδεσης. Αυτό, με τη σειρά του, εγγυάται τη μακροπρόθεσμη δομική ακεραιότητα των πύργων μεταφοράς καθ' όλη τη διάρκεια της λειτουργικής τους ζωής.
