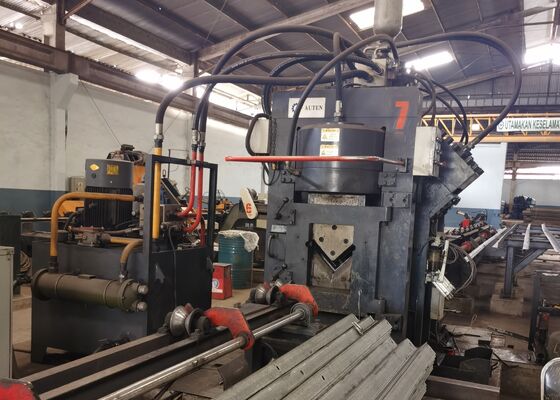

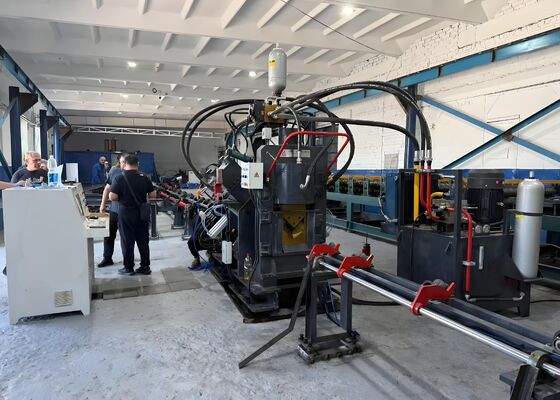

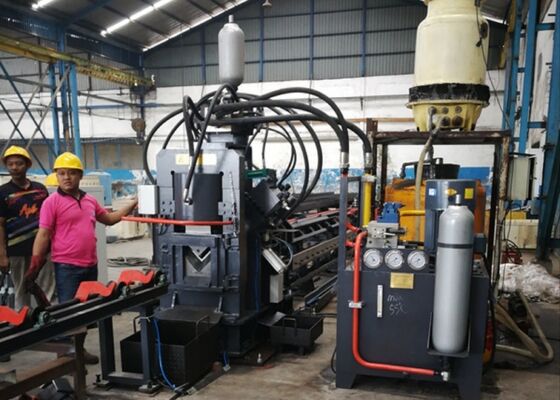

Μοντέλο JNC1616 CNC Εξοπλισμός Κατασκευής Γωνιών Ηλεκτρικής Γραμμής Μεταφοράς Πύργου

Πρότυπο JNC1616 CNC εξοπλισμός κατασκευής γωνίας Πύργος γραμμής μεταφοράς ηλεκτρικής ενέργειας

Εισαγωγή του προϊόντος:

Το μηχάνημα είναι μια αυτοματοποιημένη γραμμή παραγωγής που έχει σχεδιαστεί για την επιγραφή, την τρύπαση (κυκλικές τρύπες, οβάλες τρύπες) και την κούρεμα του γωνιακού χάλυβα,που χρησιμοποιείται κυρίως σε βιομηχανίες όπως η κατασκευή πύργων από γωνιακό χάλυβα, ηλεκτρικά εξαρτήματα, διαρθρωτικές λύσεις αποθήκευσης και κατασκευή χάλυβα, μεταξύ άλλων.

Κύριο στοιχείο:

Η μηχανή αυτή αποτελείται κυρίως από ένα εγκάρσιο μεταφορέα, ένα περιστρεφόμενο σύστημα φόρτωσης, ένα μεταφορέα τροφοδοσίας, ένα φορτηγό τροφοδοσίας CNC, μια μονάδα τρύπησης, μια μονάδα σήμανσης, μια μονάδα κοπής, ένα μεταφορέα εκφόρτωσης,μαζί με υδραυλικά, ηλεκτρικά και πνευματικά συστήματα, μεταξύ άλλων συστατικών.

Παράμετροι προϊόντος:

Χαρακτηριστικά και συνιστώμενα μέρη:

1Το τμήμα φόρτωσης:

Το σύστημα φόρτωσης αποτελείται κυρίως από οριζόντιο τραπέζι μεταφοράς και περιστρεφόμενη μονάδα φόρτωσης.
(1) Η οριζόντια τραπεζαρία μεταφοράς τροφοδοτείται από ζυγαριά και αλυσίδες, εξασφαλίζοντας τον συγχρονισμό τριών αλυσίδων που είναι εξοπλισμένες με μπλοκ μεταφοράς.Αυτός ο μηχανισμός εξασφαλίζει σταθερή και χαμηλή θόρυβος λειτουργία κατά τη μεταφορά του γωνιακού χάλυβα.
(2) Η περιστρεφόμενη μονάδα φόρτωσης κινούνται επίσης από ζυγαριά και αλυσίδες, χρησιμοποιώντας ένα μακρύ άξονα και μια προσαρμοσμένη ζεύξη για να επιτευχθεί ο συγχρονισμός τριών περιστρεφόμενων βραχίονων με νύχια ανάκτησης.Η κύρια λειτουργία αυτού του συστήματος είναι να μεταφέρει το γωνιακό χάλυβα από την κοιλότητα στο τραπέζι υλικών στο κανάλι τροφοδοσίας.

2Το τμήμα τροφοδοσίας:

Το σύστημα τροφοδοσίας αποτελείται κυρίως από το κανάλι τροφοδοσίας και την μονάδα τροχοφόρου CNC.
(1) Το κανάλι τροφοδοσίας αποτελείται από κυλίνδρους μεταφοράς, ράβδους, ράφους μεταφοράς και μετακινούμενες διαδρομές.
(2) Το τροφοδοτικό φορτηγό περιλαμβάνει το κινούμενο σώμα, το σφιγκτήρα, τον κύλινδρο σφιγμού, τον κύλινδρο κλίσης, τον κινητήρα εφοδιασμού και τον κωδικοποιητή.το τροφοδοτικό φορτηγό κινείται κατά μήκος των σιδηροδρόμων καθοδήγησης στο επίπεδο και το πλάι του ράφους κίνησης στο κανάλι τροφοδοσίας, με τη σφραγίδα να ακολουθεί τις οδηγίες που παρέχονται από τον υπολογιστή.

3Κύρια εξαρτήματα μηχανής:

Το κύριο σύστημα αποτελείται από τη μονάδα πίεσης γωνιακού χάλυβα, τη μονάδα σήμανσης, τη μονάδα τρύπησης και τη μονάδα κοπής.
(1) Η κύρια λειτουργία της μονάδας πίεσης είναι να ασκεί πίεση στον γωνιακό χάλυβα ώστε να αποφεύγεται κάθε απόκλιση, εξαλείφοντας έτσι τυχόν σφάλματα ακρίβειας.
(2) Η μονάδα σήμανσης έχει σχεδιαστεί έτσι ώστε να επιτρέπει την ανταλλαγή θέσεων εντός του τετραψήφιο πλαισίου.σημειώνει το γωνιακό χάλυβα στις καθορισμένες θέσεις σύμφωνα με το σχέδιοΕπιπλέον, ενσωματώνεται ένας μηχανισμός χειροκίνητης ρύθμισης για να διευκολύνει την εύκολη επανατοποθέτηση της κεφαλής χαρακτήρα, εξασφαλίζοντας τη συμβατότητα με διαφορετικές προδιαγραφές χάλυβα γωνίας.
(3) Η μονάδα τρύπησης είναι εξοπλισμένη με τρεις διαφορετικές προδιαγραφές τρύπησης σε κάθε πλευρά, με κάθε τρύπα να διαθέτει έναν κύλινδρο αέρα.Η ράβδος του έμβολο κάθε κυλίνδρου αέρα είναι εξοπλισμένη με ένα μπλοκ μαξιλάρι, τοποθετείται μεταξύ της ράβδου τρύπησης και της κεφαλής πίεσης του υδραυλικού κυλίνδρου.που ενεργοποιεί την αντίστοιχη φιάλη αέρα για να σπρώξει το καθορισμένο μπλοκ μαξιλαρίου, καθιστώντας έτσι δυνατή τη διαδικασία επιλογής της τρύπας.
(4) Η μονάδα κοπής αποτελείται από δομή τύπου πλαισίου, κύλινδρο κοπής, μηχανισμό άνω λεπίδας και μηχανισμό κάτω λεπίδας.Ο μηχανισμός της κατώτερης λεπίδας ρυθμίζεται για να χωρέσει διαφορετικά πάχους χάλυβα γωνίας, εξασφαλίζοντας τη βέλτιστη ποιότητα κοπής.

4- Αποφόρτωση των τελικών προϊόντων:
Το σύστημα αποτελείται από έναν ρόλο υποστήριξης του εργασιακού μερίδιου και έναν περιστρεφόμενο κύλινδρο.το επεξεργασμένο εργαλείο περιστρέφεται και τοποθετείται είτε στην αριστερή είτε στην δεξιά πλευρά.

5Υδραυλικός Σταθμός:
Ο υδραυλικός σταθμός αποτελείται από δεξαμενή πετρελαίου, σύνολα αντλιών υψηλής και χαμηλής πίεσης, ψυγείο, κύριο σύστημα βαλβίδων και άλλα συστήματα βαλβίδων ελέγχου.Η κύρια λειτουργία του είναι να παρέχει ενέργεια στους υδραυλικούς κυλίνδρους του μηχανήματοςΤο σύστημα ψύξης χρησιμοποιεί τεχνολογία ψύξης με λάδι για να εξασφαλίσει βέλτιστο έλεγχο της θερμοκρασίας του λάδιτος και αποτελεσματικότητα ψύξης.

6Ηλεκτρικό σύστημα ελέγχου:
Το ηλεκτρικό σύστημα ελέγχου αποτελείται από ένα ηλεκτρικό θάλαμο ελέγχου, ένα κουτί χειρισμού και έναν κινητό σταθμό χειρισμού.

(1) Ο υπολογιστής υποδοχής είναι εξοπλισμένος με λογισμικό ελέγχου, το οποίο επιτρέπει την εισαγωγή παραμέτρων επεξεργασίας για προγραμματισμό.Ο υπολογιστής είναι επίσης ικανός να αναγνωρίζει αρχεία προγραμματισμού που παράγονται από συστήματα CAD ή CAM.

(2) Το σύστημα χρησιμοποιεί ένα Mitsubishi PLC από την Ιαπωνία ως κεντρική μονάδα ελέγχου, ενσωματωμένη με μια τριαξονική μονάδα CNC.Διορθωτές και ελεγκτές, εξασφαλίζοντας έτσι την απρόσκοπτη ενσωμάτωση του PLC και του CNC, αυξάνοντας σημαντικά την αξιοπιστία του συστήματος.

(3) Το σύστημα κίνησης για τους άξονες X, A και B χρησιμοποιεί προηγμένους μηχανοκίνητους κινητήρες AC χωρίς βούρτσους, που εγγυώνται ταχεία, ακριβή τοποθέτηση και δεν απαιτούν συντήρηση.

(4) Το λογισμικό ελέγχου παρακολουθεί συνεχώς τη λειτουργία του μηχανήματος.συμπεριλαμβανομένης της αιτίας του προβλήματος και των συνιστώμενων διορθωτικών ενεργειών.

Τα δείγματα αυτά, τα οποία αντανακλούν τις τυποποιημένες προδιαγραφές και τις κοινές συνθήκες επεξεργασίας στον τομέα των κεκλιμένων πύργων από χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα, την ακρίβεια, την ποιότητα και την ποιότητα του εξοπλισμού.και χειροτεχνίαΟι προδιαγραφές αυτές χρησιμεύουν ως απτό σημείο αναφοράς για την αξιολόγηση των επιδόσεων του εξοπλισμού και της συμμόρφωσής του με καθορισμένα πρότυπα παραγωγής, διευκολύνοντας έτσι την ενημέρωση, την αξιολόγηση και την αξιολόγηση των επιδόσεων του εξοπλισμού.λήψη αποφάσεων με βάση τα δεδομένα για πιθανές εφαρμογές.

Κατά την κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι υπόκεινται σε σοβαρές καιρικές συνθήκες και σημαντικά φορτία,Αυτός ο εξοπλισμός είναι απαραίτητος για την επεξεργασία των τμημάτων ατσάλινης γωνίας που αποτελούν την κεντρική δομή των πύργων.- Διεξάγει αξιόπιστα τις επεξεργασίες τρύπησης και σφράγισης του γωνιακού χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα σταυροφόρα και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
