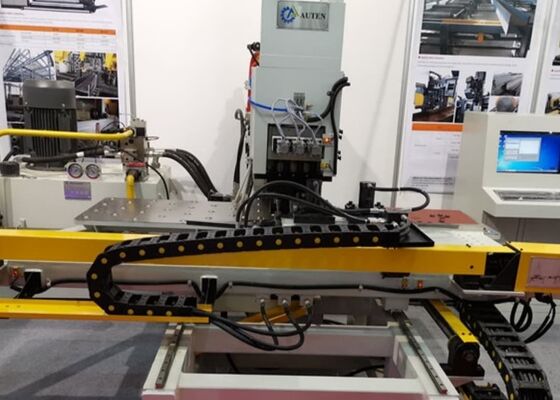

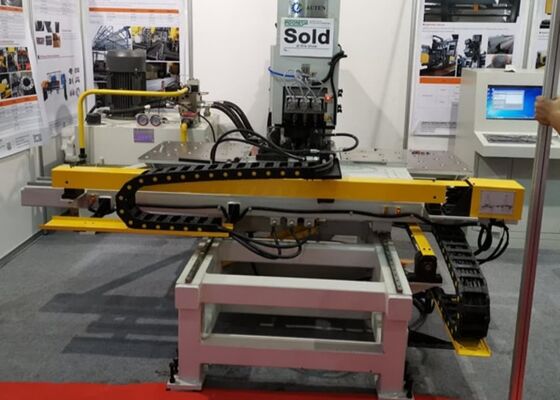

Εταιρείες κατασκευής χάλυβα CNC υδραυλική τρύπανση τρύπανση συνδυασμένη μηχανή Χρήση δομικού χάλυβα
Εφαρμόσιμος κλάδος:
Ένα εξαιρετικά εξειδικευμένο μηχάνημα CNC που έχει σχεδιαστεί για την τρύπηση και το σήμα των πλακών χάλυβα στη βιομηχανία του ατσάλινου πύργου.χρησιμοποιείται για παρόμοιες εργασίες τρύπησης και σήμανσης σε διάφορους άλλους τομείς.
Κύριο στοιχείο:
Το μηχάνημα αυτό αποτελείται από την κύρια μονάδα, τον πάγκο εργασίας, το υδραυλικό σύστημα συμπίεσης, τη μονάδα γεώτρησης, τη μονάδα τρύπησης, την υδραυλική τροφοδοσία, τον ηλεκτρικό πίνακα ελέγχου και ένα αυτοματοποιημένο σύστημα λίπανσης.
Προδιαγραφές:
| Σχήμα |
BNCZ100 |
| Μέγιστο μέγεθος εργασιακού τεμαχίου (mm) |
1500*800 |
| Μέγιστη διάμετρος τρύπησης (mm) |
Φ26 |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
/ |
| Δυνατότητα εκτύπωσης |
Σφυροκόπηση |
5Επικεφαλής25 (Q235) |
| Στρώσεις |
40 |
| Δύναμη τρύπησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχιστη απόσταση μεταξύ της τρύπας και της άκρης της πλάκας (mm) |
Σφυροκόπηση |
25 |
| Στρώσεις |
Εξαρτάται από τη διάμετρο της τρύπας |
| Μέγεθος χαρακτήρα ((mm) |
14*10*19 |
| Ποσότητα χαρακτήρα |
12 |
| Σιδηροδρομικές μονάδες |
4 |
| Ταχύτητα τροφοδοσίας της γεώτρησης (mm/min) |
25~280 |
| Στροφή σπινδέλου τρύπωσης (mm) |
180 |
| Ταχύτητα περιστροφής του σπινδέλου γεώτρησης ((r/min) |
120~560 |
| Τρόπος προγραμματισμού |
Προγραμματισμός εντολών, λογισμικό σχεδιασμού ή διάταξης Auto CAD |
| Συνολικές διαστάσεις L*W*H (m) |
3.2*3*2.6 |
Χαρακτηριστικό προϊόντος:
1Το πλαίσιο της μηχανής κατασκευάζεται με συγκόλληση πλάκας τύπου C, εξασφαλίζοντας ισχυρή ακαμψία και παρέχοντας ένα ευρύχωρο χώρο εργασίας.Είναι εξοπλισμένο με τρεις σταθμούς τριβής, δύο για τρύπηση και ένα για σήμανση, με αυτόματη διακόπτηση σταθμού τριβής.Το σύστημα συμπίεσης είναι ευπροσάρμοστο, μπορεί να φιλοξενήσει διάφορα εργασιακά κομμάτια και διαθέτει ένα μπλοκ αναφοράς για ακριβή τοποθέτηση.Οι άξονες X και Y κινούνται από κινητήρες servo και συστήματα σφαιρικής βίδαΟι χειριστές μπορούν να εισάγουν το πρόγραμμα του εργαστηρίου, το οποίο μπορεί να επαναχρησιμοποιηθεί για μελλοντικές εργασίες.
2Το μηχάνημα ενσωματώνει την τεχνολογία CNC και την τροφοδοσία του κινητήρα servo, εξασφαλίζοντας βελτιωμένη απόδοση και διατηρώντας σταθερή ακρίβεια για τα εργασιακά κομμάτια.
3Τα βασικά λειτουργικά εξαρτήματα σχεδιάζονται με αρθρωτή συναρμολόγηση, επιτρέποντας την εύκολη συντήρηση και επισκευή.
4Είναι ικανή να εκτελεί και τις δύο λειτουργίες τρύπησης και σήμανσης σε μία και μόνη πλάκα χάλυβα.
5Το σύστημα προσφέρει διαισθητικό προγραμματισμό, υποστηρίζει σχέδια CAD και ενσωματώνεται απρόσκοπτα με προγράμματα που παράγονται από το λογισμικό lofting.συμπεριλαμβανομένου του μορφότυπου NC1.
6Το μηχάνημα είναι εξοπλισμένο με σύστημα αυτοδιάγνωσης.
7Οι άξονες X και Y κινούνται από ελεγκτικούς κινητήρες, στροφές σφαίρας και γραμμικούς οδηγούς, εξασφαλίζοντας ανώτερη ακρίβεια.
8Η κύρια δομή είναι κατασκευασμένη με ένα σχήμα C συγκολλημένο πλαίσιο πλάκας χάλυβα, παρέχοντας εξαιρετική ακαμψία και μεγάλη λειτουργική περιοχή.
9Το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς εργασίας, συμπεριλαμβανομένου ενός σταθμού σήμανσης, με λειτουργία αυτόματης αλλαγής σταθμού.
10Το σύστημα συμπίεσης είναι σχεδιασμένο για να χειρίζεται εργασιακά κομμάτια διαφόρων πάχους.
11Οι άξονες X και Y κινούνται από ελεγκτικούς κινητήρες, βίδες σφαιρίδας και γραμμικούς οδηγούς υψηλής ακρίβειας, που τροφοδοτούνται από σύστημα CNC διπλού άξονα για να εξασφαλιστεί ο ακριβής έλεγχος της θέσης τρύπησης.
12Ολόκληρη η ροή εργασίας επεξεργασίας είναι πλήρως αυτοματοποιημένη, απαιτώντας από τον χειριστή να εισάγει απλά το σχέδιο του εργασιακού μεριδίου στον υπολογιστή.
Λεπτομέρειες μηχανής:

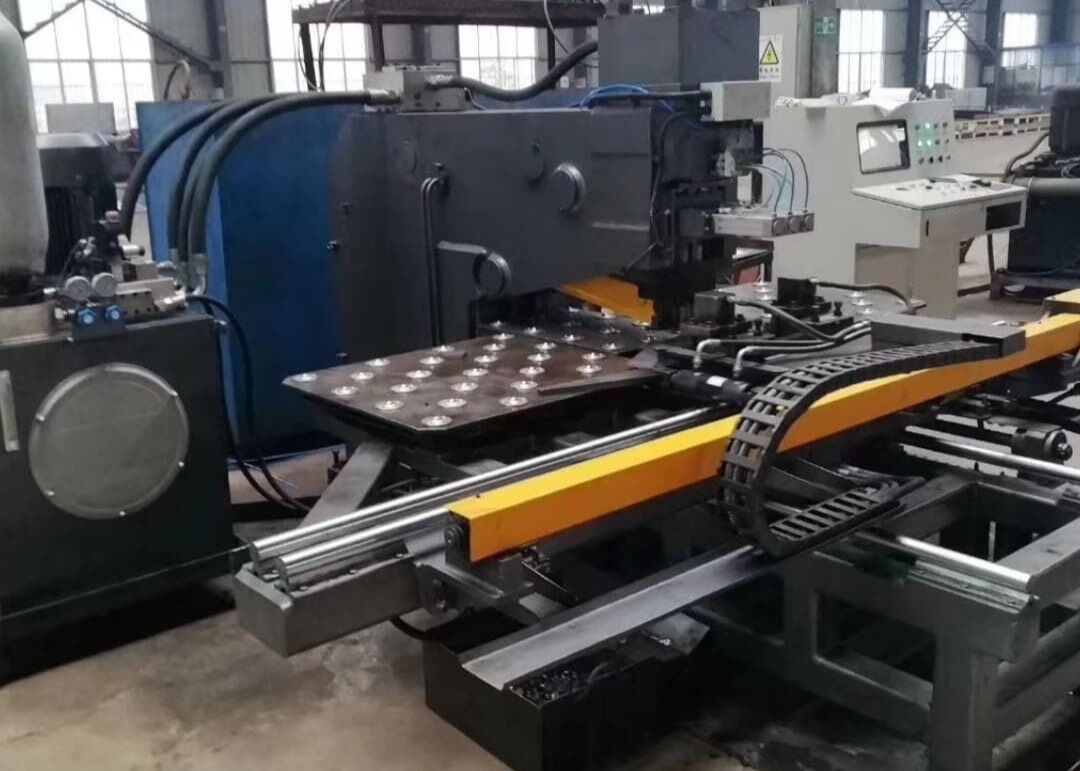

Αυτό το εξειδικευμένο σύστημα μεταλλουργίας είναι ειδικά σχεδιασμένο για την εκτέλεση λειτουργιών τρύπησης, σήμανσης και τρύπησης σε χαλυβουργικές πλάκες που χρησιμοποιούνται στη βιομηχανία κατασκευής ατσάλινων πύργων.Εξασφαλίζει εξαιρετική ακρίβεια μηχανικήςΕκτός από τον τομέα των ατσάλινων πύργων, αυτός ο ευπροσάρμοστος εξοπλισμός παρέχει αξιόπιστη τρύπανση, γεώτρηση,και δυνατότητες σήμανσης για μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανιώνΠαρέχει σταθερά υψηλή λειτουργική απόδοση και επεξεργασία ακρίβειας για όλους τους τύπους μεταλλικών εργαστηρίων,Με αυτόν τον τρόπο βελτιστοποιείται η αποτελεσματικότητα της ροής εργασίας και βελτιώνεται η ποιότητα του προϊόντος σε διάφορες βιομηχανικές εφαρμογές.
