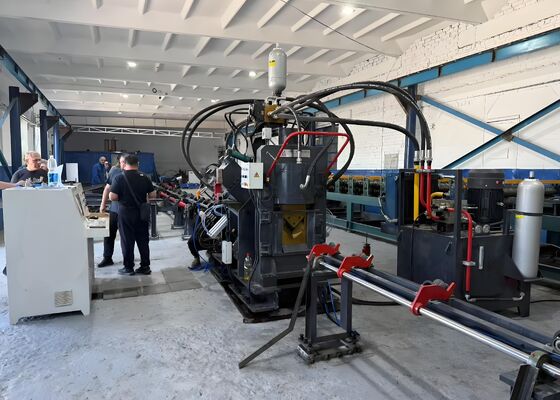

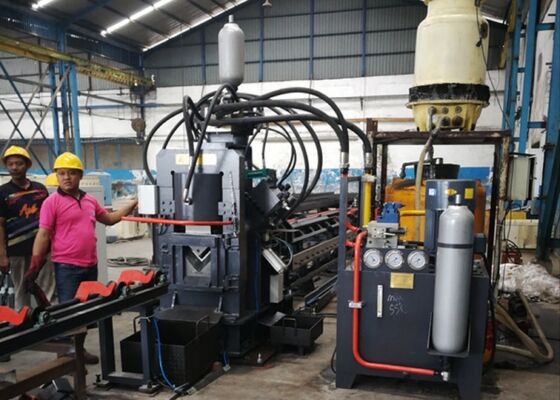

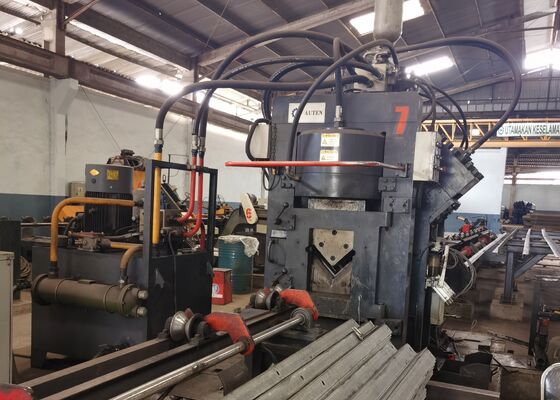

Μηχανή διάτρησης και κοπής CNC 80μ/λεπτό Μέγιστη ταχύτητα τροφοδοσίας για τη βιομηχανία γωνιακών χαλύβων

80m/min Max ταχύτητα τροφοδοσίας CNC τρυπάνι κοπή μηχανή για τη γωνιακή βιομηχανία χάλυβα

Εισαγωγή του προϊόντος:

Ο εξοπλισμός αυτός συνδυάζει τις λειτουργίες τρύπησης, τυπογραφίας και κοπής για γωνιακό χάλυβα, χάλυβα καναλιού και πλάκες.μπορούν να εκτελούνται τρεις διαφορετικές εργασίες σε αυτούς τους τρεις τύπους μεταλλικών υλικών.

Δομή μηχανής:

Η γραμμή παραγωγής αυτή αποτελείται από έξι εξαρτήματα: το τμήμα φόρτωσης του εργασιακού υλικού, το τμήμα τροφοδοσίας, το κύριο μηχάνημα, το τμήμα εκφόρτωσης του τελικού εργασιακού υλικού, το ηλεκτρικό σύστημα ελέγχου,και υδραυλική μονάδα ισχύος.

Παράμετροι προϊόντος:

Χαρακτηριστικά και συνιστώμενα μέρη:

1Το τμήμα τροφοδοσίας

Το τμήμα τροφοδοσίας αποτελείται από ένα κανάλι τροφοδοσίας και ένα καρότσι τροφοδοσίας CNC.

Διάδρομος τροφοδοσίας: Αυτό περιλαμβάνει ένα κυλίνδριο μεταφοράς, στήριξη στηρίξεων, πλαίσιο, ακριβείς γραμμικές κατευθύνσεις και πλάγια τροχούς θέσης.

Κουβαλάκι τροφοδοσίας CNC: Αποτελείται από κινητήρα εφοδιασμού, μηχάνημα κίνησης, ζώνη συγχρονισμού, πλαίσιο καροτσού, ράβδο συμπίεσης και σαγόνια συμπίεσης.

Το εργασιακό κομμάτι τοποθετείται αρχικά με το χέρι στην ζεύξη και η ζεύξη τροφοδοσίας προωθείται στη συνέχεια αυτόματα από τον κινητήρα σερβοκίνησης στην κύρια μηχανή για τρύπηση και κοπή,σύμφωνα με τις οδηγίες του συστήματος ελέγχου.

2Κεντρική μηχανή.

Το στοιχείο αυτό αποτελείται από μονάδα πίεσης, μονάδα τυποποίησης, μονάδα υποστήριξης, μονάδα πλευρικής τρύπανσης και μονάδα κοπής.

Μονάδα πίεσης: έχει σχεδιαστεί για να στερεώνει το εργασιακό κομμάτι, να αποτρέπει οποιαδήποτε απόκλιση και να αντιδρά στις δυνάμεις που παράγονται κατά τη διάρκεια της τρύπησης και της κοπής.

Μονάδα δακτυλογράφησης: Περιλαμβάνει σταθερή βάση μηχανής, κύλινδρο πετρελαίου που μετακινεί τη βάση, κύλινδρο υδραυλικής κεφαλής ισχύος,ένα κύλινδρο τεσσάρων θέσεων που διευκολύνει τη μεταφορά τεσσάρων τετραγώνων χαρακτήρων, και μηχανισμό χειροκίνητης ρύθμισης.

Μονάδα υποστήριξης: Κατά την τροφοδοσία του υλικού, η μονάδα υποστήριξης τοποθετείται ψηλότερα από τις μονάδες τρύπησης και τύπου για να αποφευχθεί η σύγκρουση του γωνιακού χάλυβα με την κάτω λεπίδα.η μονάδα υποστήριξης μειώνεται για να εξασφαλιστεί η ποιότητα της γραφογραφίας, χτυπήματα, και κούρεμα.

Μονάδα τρύπησης: Η μονάδα αυτή διαθέτει τρεις θέσεις τρύπησης σε κάθε πλευρά.Η τοποθέτηση τρύπησης οδηγείται από ένα κινητήρα servo μέσω μιας μπάλας βίδα και τετράγωνο σιδηρόδρομο, εξασφαλίζοντας υψηλή ακρίβεια στην τοποθέτηση.

Μονάδα κοπής: Η μονάδα αυτή αποτελείται από πλαίσιο, υδραυλικό κυλίνδρο ισχύος, πάνω κουτί μαχαιριού, κάτω κουτί μαχαιριού, μηχανισμό μετάδοσης, συστατικά πιέσεως και σύστημα χειρισμού υλικών.Το μηχάνημα είναι σε θέση να κόψει γωνιακό χάλυβα, καναλιού χάλυβα, και πλάκες με την αντικατάσταση των πετρωμάτων κοπής με διαφορετικές διαμορφώσεις.

Το σύστημα τροφοδοσίας έχει σχεδιαστεί έτσι ώστε να αποφεύγεται η επαφή του γωνιακού χάλυβα με την κάτω λεπίδα.

3Τελειωμένη μονάδα εκφόρτωσης εργασιακού υλικού

Η μονάδα αυτή αποτελείται από κυλίνδρο υποστήριξης του εργαστηρίου και άξονα υποστήριξης.

Με το πάτημα του κουμπιού, το εργασιακό κομμάτι μπορεί να εκτοξευθεί είτε προς τα αριστερά είτε προς τα δεξιά, ανάλογα με τις απαιτήσεις του πελάτη.

4Υδραυλική Ενέργεια
Η μηχανή αυτή χρησιμοποιεί ένα αυτόνομο υδραυλικό σταθμό, προσφέροντας ευκολία συντήρησης.Οι υδραυλικές βαλβίδες είναι ενσωματωμένες μέσω ενός μπλοκ βαλβίδαςΗ σωλήνωση είναι συμπαγής, εξασφαλίζοντας ένα πιο αποτελεσματικό υδραυλικό σύστημα με ελαχιστοποιημένες απώλειες σωλήνων,βελτιστοποιώντας έτσι τη συνολική απόδοση του συστήματος.

5Ηλεκτρικός έλεγχος
Το ηλεκτρικό σύστημα ελέγχου του μηχανήματος είναι τόσο προηγμένο όσο και λογικά σχεδιασμένο, με φιλική προς το χρήστη διεπαφή προγραμματισμού που είναι εύκολη στην εκμάθηση και τη λειτουργία.Το λογισμικό ελέγχου παρακολουθεί συνεχώς τη λειτουργία της μηχανήςΣε περίπτωση δυσλειτουργίας, η οθόνη CRT παρέχει λεπτομερείς πληροφορίες σχετικά με την αιτία της βλάβης και παρέχει οδηγίες για διορθωτικές ενέργειες.

Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας που επικρατούν στη βιομηχανία πύργων από γωνιακό χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα του εξοπλισμού.ακρίβειαΟι προδιαγραφές αυτές αποτελούν συγκεκριμένο σημείο αναφοράς για την αξιολόγηση των επιδόσεων του εξοπλισμού και της συμμόρφωσής του με τα καθιερωμένα πρότυπα παραγωγής, επιτρέποντας έτσι την ενημέρωση, την αξιολόγηση και την αξιολόγηση των επιδόσεων του εξοπλισμού.αποφάσεις που βασίζονται σε δεδομένα για μελλοντικές αιτήσεις.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and heavy loads—this equipment is crucial for processing the angle steel components that constitute the tower’s primary frameworkΕκτελεί αξιόπιστα τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα διασταυρούμενα χέρια και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα των πύργων.
