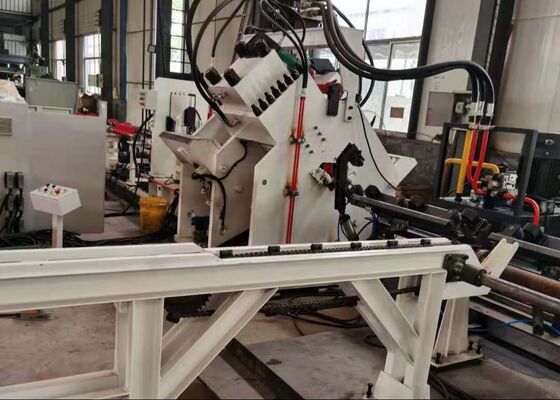

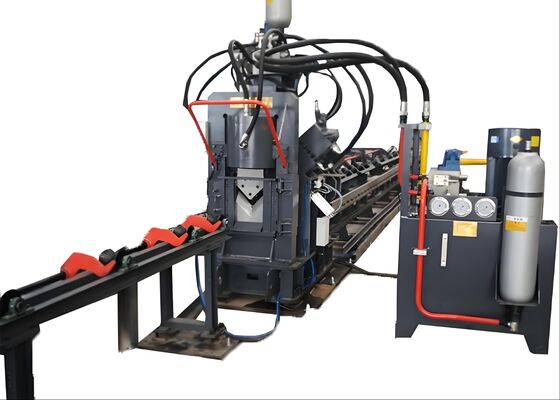

2200/4300KN Δύναμη κοπής Μηχανή διάτρησης και κοπής χάλυβα CNC για μεταλλικά φύλλα Μοντέλο JNC2020

2200/4300KN Δύναμη κοπής Στροφή Cnc ατσάλινη γραμμή μηχανής κοπής με τρυπήματα χαρτιού μοντέλο JNC2020

Εισαγωγή του προϊόντος:

Αυτό το μηχάνημα είναι μια ευέλικτη συσκευή που συνδυάζει τις λειτουργίες τρύπησης, σήμανσης και κοπής για γωνιακό χάλυβα, χάλυβα καναλιού και πλάκες.τρεις λειτουργίες μπορούν να εκτελεστούν σε τρεις διαφορετικούς τύπους μεταλλικών υλικών.

Δομή μηχανής:

Η γραμμή παραγωγής αυτή αποτελείται από έξι βασικά στοιχεία: το τμήμα φόρτωσης του εργασιακού υλικού, το τμήμα τροφοδοσίας, το κύριο μηχάνημα, το τμήμα εκφόρτωσης του τελικού εργασιακού υλικού, το τμήμα ηλεκτρικού ελέγχου,και υδραυλική μονάδα ισχύος.

Παράμετροι προϊόντος:

Χαρακτηριστικά και συνιστώμενα μέρη:

1Το τμήμα τροφοδοσίας

Το τμήμα τροφοδοσίας αποτελείται από ένα κανάλι τροφοδοσίας και ένα φορτηγό τροφοδοσίας CNC.

Διάδρομος τροφοδοσίας: Περιλαμβάνει κυλίνδρους μεταφοράς, ράβδους, ράφους, γραμμικούς οδηγούς ακριβείας και πλάγια τροχούς θέσης.

Τροχό τροφοδοσίας CNC: Αποτελείται από ελεγκτή κινητήρα, προωθημένο κιβώτιο, ζώνη συγχρονισμού, πλαίσιο τροφοδοσίας τροχοδρόμου, ράβδο συμπίεσης και λαβή συμπίεσης.

Το εργασιακό κομμάτι τοποθετείται αρχικά με το χέρι στον σφιγκτήρα και ο σφιγκτήρας τροφοδοσίας μετακινείται στη συνέχεια αυτόματα από τον κινητήρα σερβοκίνησης στην κύρια μηχανή για τρύπηση και κοπή,ακολουθώντας τις οδηγίες του υπολογιστή.

2. Μηχανή υποδοχής

Το τμήμα αυτό αποτελείται από την μονάδα πίεσης, την μονάδα δακτυλογράφησης, την μονάδα υποστήριξης, την μονάδα πλευρικής τρύπησης και την μονάδα κοπής.

Μονάδα πίεσης: Η μονάδα αυτή έχει σχεδιαστεί για να στερεώνει το εργασιακό κομμάτι, αποτρέποντας κάθε απόκλιση, και να αντέχει στις δυνάμεις που παράγονται κατά τη διάρκεια των εργασιών τρύπησης και κοπής.

Μονάδα δακτυλογράφησης: Η μονάδα δακτυλογράφησης αποτελείται από σταθερή βάση μηχανής, κύλινδρο ελαίου που μετακινεί τη βάση, κύλινδρο υδραυλικής κεφαλής ισχύος,ένα κύλινδρο τεσσάρων θέσεων που διευκολύνει την επανατοποθέτηση των τεσσάρων τετραγώνων χαρακτήρων, και μηχανισμό χειροκίνητης ρύθμισης.

Μονάδα υποστήριξης: Κατά την τροφοδοσία του υλικού, η μονάδα υποστήριξης τοποθετείται ψηλότερα από τις μονάδες τρύπησης και τύπησης για να αποφευχθεί η σύγκρουση του γωνιακού χάλυβα με την κάτω λεπίδα.η μονάδα υποστήριξης κατεβαίνει κάτω από τις μονάδες τρύπησης και τυπογραφίας για να εξασφαλιστεί η ποιότητα της τυπογραφίαςΕργασίες τρύπησης και κοπής.

Μονάδα τρύπησης: Η μονάδα αυτή διαθέτει τρεις θέσεις τρύπησης σε κάθε πλευρά.Η τοποθέτηση τρύπησης οδηγείται από ένα κινητήρα από μια στροφή μπάλα και τετράγωνο σιδηρόδρομο, εξασφαλίζοντας υψηλή ακρίβεια στην τοποθέτηση.

Μονάδα κοπής: Η μονάδα αυτή αποτελείται από σώμα πλαισίου, υδραυλικό κύλινδρο, πάνω κουτί μαχαιριού, κάτω κουτί μαχαιριού, μηχανισμούς μετατροπής, εξαρτήματα πιεστή και μεταγωγικά μέρη.Το μηχάνημα είναι σε θέση να κόψει γωνιακό χάλυβα, καναλιού χάλυβα, και πλάκες με την ανταλλαγή διαφορετικών πετρωμάτων κοπής.

Η συσκευή τροφοδοσίας έχει σχεδιαστεί έτσι ώστε να αποτρέπεται η επαφή του γωνιακού χάλυβα με την κάτω λεπίδα.

3Τελειωμένη μονάδα εκφόρτωσης εργασιακού υλικού

Η μονάδα αυτή αποτελείται από κυλίνδρο υποστήριξης του εργαστηρίου και άξονα υποστήριξης.

Με το πάτημα του κουμπιού, το εργασιακό κομμάτι μπορεί να εκτοξευθεί προς τα αριστερά ή δεξιά, σύμφωνα με τις προδιαγραφές του πελάτη.

4Υδραυλική Ενέργεια
Το μηχάνημα αυτό διαθέτει ένα αυτόνομο υδραυλικό σταθμό, γεγονός που διευκολύνει τη συντήρηση.Οι υδραυλικές βαλβίδες είναι ενσωματωμένες με ένα μπλοκ βαλβίδαςΟι σωλήνες είναι διαμορφωμένες ώστε να εξασφαλίζουν ένα πιο συμπαγές υδραυλικό σύστημα.ελαχιστοποίηση των απωλειών αγωγών και πλήρης βελτιστοποίηση της απόδοσης του συστήματος.

5Ηλεκτρικός έλεγχος
Το ηλεκτρικό σύστημα ελέγχου της μηχανής είναι προηγμένο και καλά σχεδιασμένο, προσφέροντας ένα φιλικό προς τον χρήστη προγραμματισμό του εργαστηρίου, το οποίο είναι τόσο εύκολο να μαθευτεί όσο και να λειτουργεί.Το λογισμικό ελέγχου παρακολουθεί συνεχώς την απόδοση του μηχανήματοςΣε περίπτωση δυσλειτουργίας, το CRT εμφανίζει λεπτομερείς πληροφορίες σχετικά με την αιτία της βλάβης και τις συνιστώμενες διορθωτικές ενέργειες.

Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στη βιομηχανία των κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα, την ακρίβεια, την ποιότητα και την ποιότητα του εξοπλισμού.και κατασκευήΠαρέχουν μια συγκεκριμένη αναφορά για την αξιολόγηση της απόδοσης του μηχανήματος και της συμμόρφωσής του με καθορισμένα πρότυπα παραγωγής, υποστηρίζοντας έτσι την ενημέρωση, τηνλήψη αποφάσεων με βάση τα δεδομένα για μελλοντικές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε σοβαρές καιρικές συνθήκες και σημαντικά φορτία,Ο εξοπλισμός αυτός παίζει κρίσιμο ρόλο στην επεξεργασία των τμημάτων από ατσάλι γωνίας που αποτελούν την κεντρική δομή του πύργου.Εκτελεί αξιόπιστα τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα διασταυρούμενα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα των πύργων.
