Μηχανή Γραμμής Κοπής και Γροθίματος Γωνιακού Χάλυβα CNC Διπλής ή Μονής Λάμας, Ταχύτητα Τροφοδοσίας 80μ/λεπτό

Διπλή ή μονή λεπίδα Cnc Steel Angle Cutting Punching Machine Line 80m/Min Ταχύτητα τροφοδοσίας

Εισαγωγή του προϊόντος:

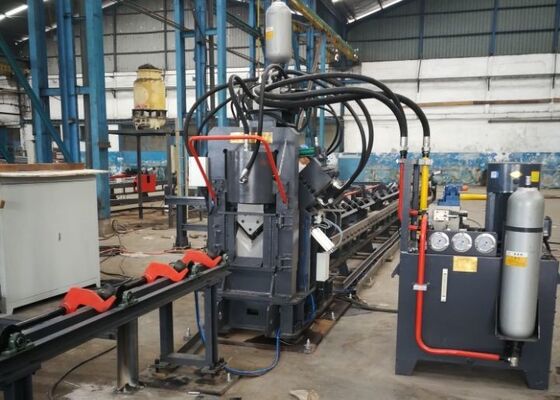

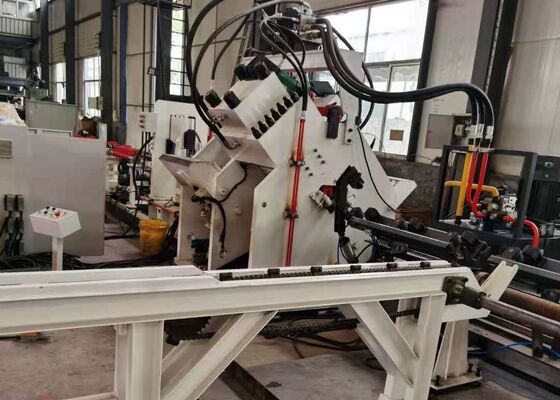

Η σειρά JNC υψηλής ταχύτητας CNC γωνιακής τρύπησης, σήμανσης και κοπής παραγωγής αποτελείται κυρίως από τη μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο μεταφορέα, περιστρεφόμενο μεταφορέα,μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και άλλα βασικά εξαρτήματα.Ειδικά σχεδιασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας στην κατασκευή πύργων, αυτή η γραμμή παραγωγής λειτουργεί με πλήρη αριθμητικό έλεγχο, εξασφαλίζοντας φιλική προς το χρήστη λειτουργία.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

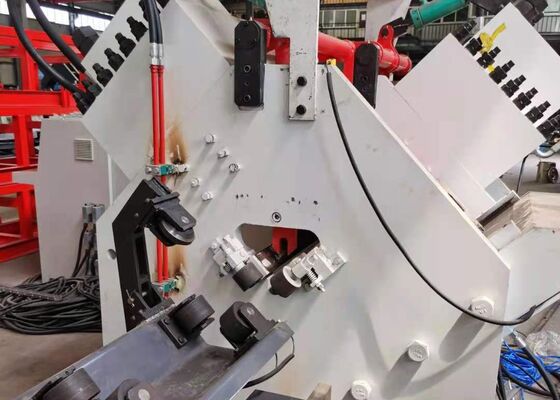

1Η μηχανή τρύπησης σιδήρου γωνίας CNC είναι εξοπλισμένη είτε με δύο είτε με τρεις μονάδες τρύπησης, η καθεμία από τις οποίες μπορεί να χωρέσει τρία διαφορετικά μεγέθη τρύπησης.Οι μονάδες αυτές ελέγχονται με ακρίβεια με αριθμητικό έλεγχο (NC)Η μηχανή είναι ικανή να παράγει στρογγυλές και οβάλ τρύπες.βελτιώνει σημαντικά την αποδοτικότητα της παραγωγήςΓια χάλυβα γωνίας 50×50×4mm, το μηχάνημα επιτυγχάνει μια παραγωγή 9-10 τόνων μέσα σε μια βάρδια οκτώ ωρών.

2Η μονάδα σήμανσης της μηχανής τρύπησης γωνίας CNC στεγάζεται σε ένα ανθεκτικό και ανθεκτικό περίβλημα.προσφέροντας ευελιξία για τη ρύθμιση της θέσης σήμανσηςΕπιπλέον, το μηχάνημα χρησιμοποιεί μια τεχνική σήμανσης δίσκου με 10 σειρές, η οποία επιλέγει αυτόματα χαρακτήρες χωρίς την ανάγκη χειροκίνητης εισαγωγής, βελτιώνοντας έτσι σημαντικά την αποτελεσματικότητα της σήμανσης.

3Το μηχάνημα κοπής CNC είναι εξοπλισμένο με μονάδα κοπής με μία λεπίδα, γνωστή για την ανώτερη δύναμη κοπής.με αποτέλεσμα καθαρή και ομαλή επιφάνεια κοπήςΤο περίβλημα της λεπίδας διαθέτει ανοιχτή πόρτα, η οποία διευκολύνει την ταχεία και ασφαλή αντικατάσταση της λεπίδας.

4Ο οριζόντιος πίνακας υλικών μεταφέρει αποτελεσματικά την γωνιακή ράβδο στο περιστρεφόμενο ράφι υλικών, το οποίο τροφοδοτείται από κινητήρα και μειωτήρα.Αυτός ο μηχανισμός εξασφαλίζει την ακριβή τοποθέτηση της γωνιακής ράβδου στο μεταφορέα τροφοδοσίας για περαιτέρω επεξεργασία.

5Το εργασιακό κομμάτι διατηρείται με ασφάλεια και προωθείται από ένα φορτηγό τροφοδοσίας CNC, εξασφαλίζοντας ακριβή ευθυγράμμιση και τοποθέτηση.Η τροφοδοτική άμαξα τροφοδοτείται από έναν κινητήρα servo και ενσωματώνει ανατροφοδότηση από φωτοηλεκτρικό κωδικοποιητή, που λειτουργεί μέσα σε σύστημα ελέγχου κλειστού κυκλώματος για αυξημένη ακρίβεια.

6Η μηχανή τρύπησης και σήμανσης μετάλλων από χάλυβα CNC λειτουργεί μέσω υδραυλικού συστήματος που τροφοδοτεί τις λειτουργίες τρύπησης, σήμανσης και κοπής.Είναι εξοπλισμένο με ένα υδραυλικό σταθμό υψηλής ταχύτητας που περιλαμβάνει έναν συσσωρευτή, και οι υδραυλικές γραμμές διαθέτουν συνδέσεις τύπου σιδηροτροχίου, εξασφαλίζοντας αδιάβροχες επιδόσεις και απλοποιώντας την αντικατάσταση και τη συντήρηση.Τα κύρια υδραυλικά βαλβίδες προέρχονται από την αξιόπιστη μάρκα Atos, εξασφαλίζοντας ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7Το σύστημα ψύξης του υδραυλικού σταθμού παρέχει πολλαπλές επιλογές, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης με λάδι.Η ευελιξία αυτή επιτρέπει στους πελάτες να επιλέγουν την πλέον κατάλληλη μέθοδο ψύξης με βάση τις ειδικές λειτουργικές τους απαιτήσεις.

8Το σύστημα ελέγχου αποτελείται από έναν άνω υπολογιστή, PLC, servo motor, εξωτερικούς διακόπτες ανίχνευσης και άλλα ζωτικά εξαρτήματα.και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι πλήρως συμβατό με μορφές αρχείων όπως DXF, NC και άλλες που παράγονται από λογισμικό CAD.που διαθέτει φιλική προς τον χρήστη οθόνη και απλοποιημένη λειτουργίαΠεριλαμβάνει δυνατότητες όπως η γραφική απεικόνιση των εργασιακών μερών, εκτεταμένη αποθήκευση δεδομένων, παρακολούθηση δεδομένων τοποθεσίας και ειδοποιήσεις συναγερμού βλάβης.

Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τις τυπικές παραμέτρους επεξεργασίας στον κλάδο των κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα επεξεργασίας του εξοπλισμού,ακρίβειαΟι μηχανισμοί αυτοί χρησιμεύουν ως απτό σημείο αναφοράς για την αξιολόγηση των επιδόσεων του εξοπλισμού και της καταλληλότητάς του για τις ειδικές απαιτήσεις παραγωγής, υποστηρίζοντας έτσι την ενημέρωση, τηνλήψη αποφάσεων με βάση τα δεδομένα για πιθανές εφαρμογές.

Κατά την κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι εκτίθενται σε ακραίες καιρικές συνθήκες και σε σημαντικά φορτία,Ο εξοπλισμός αυτός είναι ζωτικής σημασίας για την επεξεργασία των στοιχείων από ατσάλι γωνίας που αποτελούν το κύριο δομικό πλαίσιο των πύργων.Εκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα διασταυρούμενα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα και δομική ακεραιότητα των πύργων.
