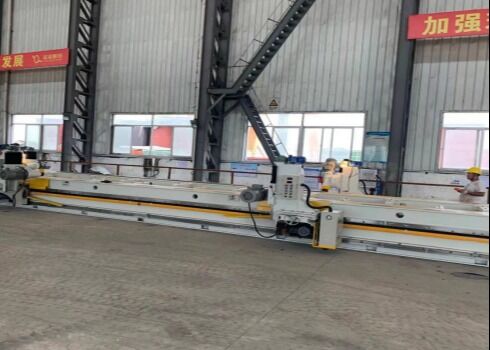

3000 mm μήκος φρεαρίσματος χωρίς δοκάρι διπλής κίνησης διπλής ισχύος κεφαλή φρεαρίσματος μηχανή μοντέλο XB-3
Σύνοψη:
Η σειρά XB φρεναρίσματος χωρίς δέσμη πίεσης είναι ένα προηγμένο και αποτελεσματικό νέο εξοπλισμό φρεναρίσματος ανεξάρτητα αναπτύχθηκε και κατασκευάζεται από την εταιρεία μας,και είναι το μόνο προϊόν που έχει λάβει εθνικό δίπλωμα ευρεσιτεχνίας για τα ωφέλιμα μοντέλα που εκδίδεται από το Κρατικό Γραφείο Διπλωμάτων ΕυρεσιτεχνίαςΧρησιμοποιείται ευρέως στην κατασκευή εξοπλισμού σε βιομηχανίες όπως δοχεία πίεσης, λέβητες, ναυπηγεία, μεγάλα καλούπια και μηχανήματα, χάλυβα, ενέργεια και χημικά,και είναι ιδιαιτέρως κατάλληλο για τη άλεση ειδικών πλακών κράματος και νέων υλικών, καθώς και για την προ-υπερίσβεση της επεξεργασίας των πλάκων.
Σύνθεση εξοπλισμού:
Ο εξοπλισμός αποτελείται κυρίως από τα ακόλουθα μέρη: (1) κρεβάτι μηχανής, (2) τραπέζι εργασίας (με ηλεκτρομαγνητικό τσακ), (3) σιδηρόδρομο καθοδήγησης, (4) στήλη ανύψωσης, (5) κεφαλή δύναμης άλεσης, (6) τροχό κίνησης,(7) κεφαλή κοπτικής μηχανής, (8) ηλεκτρικό κουτί ελέγχου, (9) συσκευή λίπανσης, (10) αγωγική συσκευή, (11) προστατευτική συσκευή, (12) συσκευή τοποθέτησης, (13) συσκευή υποστήριξης υλικού, (14) μπογιά, (15) κεφαλή κοπής εργαλείου κοπής.
Προδιαγραφές:
| ΟΧΙ |
Άρθρα
|
Αξία παραμέτρου |
Μονάδα
|
Παρατηρήσεις
|
| 1 |
Αποτελεσματικό μήκος άλεσης
|
3000 |
χμ |
Δύο κεφαλές κινητήρα που κόβουν ταυτόχρονα προς την ίδια κατεύθυνση σε ένα πέρασμα, επιτυγχάνοντας αποτελεσματική κοπή 3000 mm.
|
| 2 |
Μοντέλο
|
5 - 300 |
χμ |
|
| |
πλάτος πλάκας επεξεργασίας
|
100 |
χμ |
πλάτος φύλλου τουλάχιστον 100 mm.
|
| 3 |
Γωνία άλεσης |
0-85,
- 45-0
|
o |
Προσωρινή γωνία κλίσης: 0°85°
Στροφή στροφής πίσω: 0 ̊-45°
|
| 4 |
Γρήγορη ταχύτητα διαδρομής
|
2500 |
mm/min |
|
| 5 |
Ταχύτητα άλεσης |
100-1500 |
mm/min |
Βάσει του υλικού και του βάθους κοπής
|
| 6 |
Μέγιστη οριζόντια στροφή άλεσης |
≥ 300 mm |
|
| 7 |
Μέγιστη κατακόρυφη στροφή άλεσης |
≥ 500 mm |
|
| 8 |
Ακαθαρσία της επιφάνειας επεξεργασίας |
Ρα3,2-12.5 |
Με βάση την ταχύτητα πορείας
|
| 9 |
Καθαρότητα της κατεύθυνσης του κρεβατιού
|
≤ 0,40 mm/3000 |
Μεμονωμένα |
| 11 |
Δύναμη αλεύρισης
|
960 |
r/min |
Πλανητικός τύπος DLT-2 χωρίς λάδι, απλός και πρακτικός |
| 13 |
Διάμετρος του κοπτήρα φρεναρίσματος
|
125 |
χμ |
Παγκόσμιο 160
|
| 14 |
Αριθμός ηλεκτροσταθερών μαγνητικών ελαττωμάτων (μέγεθος ελαττωμάτων 400x220)
|
6 |
Εγκατάσταση |
Κατασκευασμένο από επαγγελματία κατασκευαστή, όχι από την εταιρεία μας |
| 15 |
Δύναμη αναρρόφησης με ηλεκτροστατικό μαγνήτη |
3 |
Τ |
|
| 16 |
Εγχειριτική συσκευή στάσης υλικού
|
4 |
Εγκατάσταση |
Καθαρότητα 0,40 mm/30000
|
| 17 |
Κύριο υλικό στήριξης πλαίσιο
|
5 |
Εγκατάσταση |
1.2M/επάνω επιφάνεια με καθολικές ρόδες |
| 18 |
Υψόμετρο του πάγκου εργασίας από το έδαφος |
900 |
χμ |
Υψόμετρος πλακέτας στερέωσης 50 mm
|
| 19 |
πλάτος του τραπεζιού εργασίας
|
520 |
χμ |
Ψηλά πλάτος εργασίας |
| 20 |
Αποτελεσματικό μήκος συμπίεσης του πάγκου εργασίας |
3000 |
χμ |
Συνολικό μήκος του τραπεζιού εργασίας: 5500 mm
|
| 19 |
Δύναμη τροφοδοσίας κινητήρα
|
1.5 |
KW |
Μετατροπέας συχνοτήτων Schneider Electric
|
| 20 |
Δύναμη κινητήρα φρεναρίσματος
|
7.5 |
KW |
Εναλλακτικός ρυθμιστής ταχύτητας συχνοτήτων. |
| 21 |
Δύναμη κινητήρα ανύψωσης
|
0.75 |
KW |
|
| 22 |
Δύναμη κινητήρα αντλίας λιπαντικού πετρελαίου |
100 |
W |
|
| 23 |
Μέγεθος εξοπλισμού
|
Διάστημα 5500 mm × 2700 mm (συμπεριλαμβανομένου του πλαισίου στήριξης) × ύψος 2100 mm
|
| 24 |
Ηλεκτρική τροφοδοσία |
Τριφογενής τρισύρματος 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Περιβαλλοντικές συνθήκες
|
-10°C έως -45°C, σχετική υγρασία: 20%-95%
|
| 26 |
Θόρυβος μηχανολογικού εργαλείου
|
< 85 dB (A) |
| 27 |
Υψόμετρο |
< 1500m |
Διαρθρωτικά χαρακτηριστικά:
1Το κρεβάτι της μηχανής είναι κατασκευασμένο από υψηλής ποιότητας πλάκες χάλυβα άνθρακα, με μια απρόσκοπτη συγκόλληση και ορθολογική διάταξη.και βολική μεταφοράΕπιπλέον, υποβάλλεται σε συνολική επεξεργασία γήρανσης για την αποτελεσματική εξάλειψη των εσωτερικών πιέσεων.που παρέχει ενιαία επιφάνεια αναφοράς μετά την επεξεργασία, εξασφαλίζοντας ευθεία κατά την πραγματική κοπή (σε σύγκριση με συνδυασμούς τύπου βάσης και κρεμασμένων, οι οποίοι έχουν δύο επιφάνειες αναφοράς, ο σχεδιασμός αυτός εξασφαλίζει καλύτερη ευθεία).
2Το τραπέζι χρησιμοποιεί ηλεκτρομαγνητικά ελατήρια για τη στερέωση του εργασιακού μεγέθους, προσφέροντας άνετη λειτουργία και μεγάλο χώρο εγκατάστασης.με 6 γροθιές διατεταγμένες κατά μήκος, μειώνοντας αποτελεσματικά την απόσταση αναρρόφησης του τραπεζιού.
3. Τμηματισμένες πλήρως σκληρυμένες γραμμές καθοδήγησης: (καλύτερη διαμόρφωση) Διαστάσεις γραμμής καθοδήγησης: 40*80*600mm, υλικό: 40CrMo, ενσωματωμένα σβησμένες και σκληρυμένες,με υψηλή συχνότητα σκληρής μέχρι σκληρότητας HRC48-50Εάν ο εξοπλισμός έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα,οι σιδηρόδρομοι καθοδήγησης μπορούν να αφαιρεθούν για επισκευή ή αντικατάσταση για την αποκατάσταση της ακρίβειας και την παράταση της ζωής του εξοπλισμού· ευθεία που δεν υπερβαίνει τα 0,40 mm/3000 mm.
4. Στήλη ανύψωσης: Η στήλη είναι κολλημένη στο διαδρόμιο. Το διαδρόμιο είναι κατασκευασμένο από χυτοσίδηρο υψηλής αντοχής (HT-250), ολοκληρωτικά χυτοσίδηρο και στη συνέχεια μηχανική. Το διαδρόμιο μπορεί να μετακινηθεί αριστερά και δεξιά στις ράγες καθοδήγησης κρεβατιού,η στήλη μπορεί να κινείται προς τα εμπρός και προς τα πίσω κάθετα προς το κρεβάτι.ή χειροκίνητη ανύψωσηΟι διακόπτες ορίου είναι εγκατεστημένοι τόσο στις άνω όσο και στις κατώτερες πλευρές της στήλης ανύψωσης, ώστε να εξασφαλίζεται ότι η κεφαλή ισχύος δεν υπερβαίνει το εύρος οδήγησης της λόγω αμέλειας του χειριστή κατά την ανύψωση,Έτσι αποτρέποντας ατυχήματα.
5Η κεφαλή παραγωγής χρησιμοποιεί μια υψηλής ποιότητας, αυτοσχέδια κεφαλή παραγωγής που έχει σχεδιαστεί ειδικά για μηχανές φρένασης άκρων (ένα σταθερό προϊόν που έχει σχεδιαστεί και κατασκευαστεί ανεξάρτητα από την εταιρεία).Η κεφαλή δύναμης αλεύρι είναι τοποθετημένη σε μια υψώτρηση διαφάνειας στην αριστερή πλευρά της στήλης και μπορεί να ανεβαίνει και να κατεβαίνει ηλεκτρικά με τη βίδα διαφάνειας στήληςΓια τις λεπτές ρυθμίσεις, απαιτείται χειροκίνητη ρύθμιση για να διασφαλιστεί η ασφάλεια και η ακρίβεια κατά τη ρύθμιση του εργαλείου.Ο άξονας του εργαλείου σκουλήκι στο διαδρόμιο μπορεί να κλίνει σε μια αντίστοιχη γωνία προς το οριζόντιο επίπεδο, που επιτρέπουν την επεξεργασία της μπροστινής όψης (0-85°) και της κάτω όψης (0-45°) της τελικής όψης ή της κωνικής όψης.Η ταχύτητα τροφοδοσίας άλεσης μπορεί να ρυθμιστεί ανά πάσα στιγμή για να ικανοποιήσει τις ανάγκες της άλεσης σε οποιαδήποτε ταχύτητα και ταχεία επιστροφήΔιαθέτει επίσης λειτουργία αμοιβαίας άλεσης.
6Το τροχόσπιτο έχει μη τυποποιημένο, διευρυμένο σχεδιασμό και είναι μια ξεχωριστή σχεδιασμένη μονάδα.Ένα χαμηλό θόρυβοΟ μετατροπέας συχνοτήτων, μέσω ενός ελεγκτή,επιτρέπει την ασύμβατη ρύθμιση της ταχύτητας του μηχανισμού μετακίνησης. Λεπτομερείς ταχύτητες μετακίνησης και άλεσης εμφανίζονται στην ψηφιακή οθόνη στον πίνακα ελέγχου της αλεξίπτωτης μηχανής.Αυτό το μηχάνημα έχει δύο ανεξάρτητα τροχόσπιτα ισχύος, η οποία μπορεί να ελεγχθεί ανεξάρτητα ή από κοινού.
7. Κεφαλή κοπτήρα φρεναρίσματος: Η κεφαλή του κοπτήρα φρεναρίσματος αυτού του μηχανικού εργαλείου χρησιμοποιεί υψηλής ποιότητας εγχώριας παραγωγής κεφαλή κοπτήρα φρεναρίσματος που πληροί τα εθνικά πρότυπα.Βάσει των απαιτήσεων επεξεργασίας του πελάτη για τις πλάκες χάλυβα υψηλής αντοχής Q345D, χρησιμοποιείται φ125-160 υψηλής αντοχής 75° κεφαλή κοπής για τη μείωση της περιοχής επαφής κοπής, τη μείωση της θερμοκρασίας κοπής και τη μείωση της φθοράς του εργαλείου.
8. Ηλεκτρικό κουτί ελέγχου: Υπάρχουν δύο σετ ηλεκτρικών κουτιών ελέγχου. Ένα σετ εγκαθίσταται στη δεξιά στήλη στη δεξιά πλευρά του κρεβατιού της μηχανής, κυρίως για τον έλεγχο της συνολικής παροχής ενέργειας.Το άλλο σύνολο των ηλεκτρικών κουτιών ελέγχου είναι σταθερά εγκατεστημένο στα βαγόνια ισχύοςΟ ηλεκτρικός πίνακας ελέγχου είναι τοποθετημένος στην στήλη, κοντά στην επιφάνεια λειτουργίας.Η ταχύτητα πορείας και ταχύτητα κεφαλής ισχύος εμφανίζονται ψηφιακά στον πίνακα ελέγχου.
