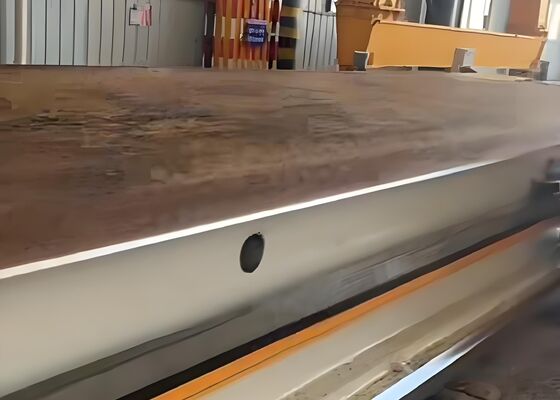

100-1500 mm/min Ταχύτητα άλεσης Μηχανή άλεσης κεφαλιού διπλής κίνησης διπλής ισχύος
Σύνοψη:
Η σειρά XB φρεναρίσματος χωρίς δέσμη πίεσης είναι ένα προηγμένο και αποτελεσματικό νέο εξοπλισμό φρεναρίσματος ανεξάρτητα αναπτύχθηκε και κατασκευάζεται από την εταιρεία μας,και είναι το μόνο προϊόν που έχει λάβει εθνικό δίπλωμα ευρεσιτεχνίας για τα ωφέλιμα μοντέλα που εκδίδεται από το Κρατικό Γραφείο Διπλωμάτων ΕυρεσιτεχνίαςΧρησιμοποιείται ευρέως στην κατασκευή εξοπλισμού σε βιομηχανίες όπως δοχεία πίεσης, λέβητες, ναυπηγεία, μεγάλα καλούπια και μηχανήματα, χάλυβα, ενέργεια και χημικά,και είναι ιδιαιτέρως κατάλληλο για τη άλεση ειδικών πλακών κράματος και νέων υλικών, καθώς και για την προ-υπερίσβεση της επεξεργασίας των πλάκων.
Σύνθεση εξοπλισμού:
Ο εξοπλισμός αποτελείται κυρίως από τα ακόλουθα μέρη: (1) κρεβάτι μηχανής, (2) τραπέζι εργασίας (με ηλεκτρομαγνητικό τσακ), (3) σιδηρόδρομο καθοδήγησης, (4) στήλη ανύψωσης, (5) κεφαλή δύναμης άλεσης, (6) τροχό κίνησης,(7) κεφαλή κοπτικής μηχανής, (8) ηλεκτρικό κουτί ελέγχου, (9) συσκευή λίπανσης, (10) αγωγική συσκευή, (11) προστατευτική συσκευή, (12) συσκευή τοποθέτησης, (13) συσκευή υποστήριξης υλικού, (14) μπογιά, (15) κεφαλή κοπής εργαλείου κοπής.
Προδιαγραφές:
| ΟΧΙ |
Άρθρα
|
Αξία παραμέτρου |
Μονάδα
|
Παρατηρήσεις
|
| 1 |
Αποτελεσματικό μήκος άλεσης
|
3000 |
χμ |
Δύο κεφαλές κινητήρα που κόβουν ταυτόχρονα προς την ίδια κατεύθυνση σε ένα πέρασμα, επιτυγχάνοντας αποτελεσματική κοπή 3000 mm.
|
| 2 |
Μοντέλο
|
5 - 300 |
χμ |
|
| |
πλάτος πλάκας επεξεργασίας
|
100 |
χμ |
πλάτος φύλλου τουλάχιστον 100 mm.
|
| 3 |
Γωνία άλεσης |
0-85,
- 45-0
|
o |
Προσωρινή γωνία κλίσης: 0°85°
Στροφή στροφής πίσω: 0 ̊-45°
|
| 4 |
Γρήγορη ταχύτητα διαδρομής
|
2500 |
mm/min |
|
| 5 |
Ταχύτητα άλεσης |
100-1500 |
mm/min |
Βάσει του υλικού και του βάθους κοπής
|
| 6 |
Μέγιστη οριζόντια στροφή άλεσης |
≥ 300 mm |
|
| 7 |
Μέγιστη κατακόρυφη στροφή άλεσης |
≥ 500 mm |
|
| 8 |
Ακαθαρσία της επιφάνειας επεξεργασίας |
Ρα3,2-12.5 |
Με βάση την ταχύτητα πορείας
|
| 9 |
Καθαρότητα της κατεύθυνσης του κρεβατιού
|
≤ 0,40 mm/3000 |
Μεμονωμένα |
| 11 |
Δύναμη αλεύρισης
|
960 |
r/min |
Πλανητικός τύπος DLT-2 χωρίς λάδι, απλός και πρακτικός |
| 13 |
Διάμετρος του κοπτήρα φρεναρίσματος
|
125 |
χμ |
Παγκόσμιο 160
|
| 14 |
Αριθμός ηλεκτροσταθερών μαγνητικών ελαττωμάτων (μέγεθος ελαττωμάτων 400x220)
|
6 |
Εγκατάσταση |
Κατασκευασμένο από επαγγελματία κατασκευαστή, όχι από την εταιρεία μας |
| 15 |
Δύναμη αναρρόφησης με ηλεκτροστατικό μαγνήτη |
3 |
Τ |
|
| 16 |
Εγχειριτική συσκευή στάσης υλικού
|
4 |
Εγκατάσταση |
Καθαρότητα 0,40 mm/30000
|
| 17 |
Κύριο υλικό στήριξης πλαίσιο
|
5 |
Εγκατάσταση |
1.2M/επάνω επιφάνεια με καθολικές ρόδες |
| 18 |
Υψόμετρο του πάγκου εργασίας από το έδαφος |
900 |
χμ |
Υψόμετρος πλακέτας στερέωσης 50 mm
|
| 19 |
πλάτος του τραπεζιού εργασίας
|
520 |
χμ |
Ψηλά πλάτος εργασίας |
| 20 |
Αποτελεσματικό μήκος συμπίεσης του πάγκου εργασίας |
3000 |
χμ |
Συνολικό μήκος του τραπεζιού εργασίας: 5500 mm
|
| 19 |
Δύναμη τροφοδοσίας κινητήρα
|
1.5 |
KW |
Μετατροπέας συχνοτήτων Schneider Electric
|
| 20 |
Δύναμη κινητήρα φρεναρίσματος
|
7.5 |
KW |
Εναλλακτικός ρυθμιστής ταχύτητας συχνοτήτων. |
| 21 |
Δύναμη κινητήρα ανύψωσης
|
0.75 |
KW |
|
| 22 |
Δύναμη κινητήρα αντλίας λιπαντικού πετρελαίου |
100 |
W |
|
| 23 |
Μέγεθος εξοπλισμού
|
Διάστημα 5500 mm × 2700 mm (συμπεριλαμβανομένου του πλαισίου στήριξης) × ύψος 2100 mm
|
| 24 |
Ηλεκτρική τροφοδοσία |
Τριφογενής τρισύρματος 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Περιβαλλοντικές συνθήκες
|
-10°C έως -45°C, σχετική υγρασία: 20%-95%
|
| 26 |
Θόρυβος μηχανολογικού εργαλείου
|
< 85 dB (A) |
| 27 |
Υψόμετρο |
< 1500m |
Διαρθρωτικά χαρακτηριστικά:

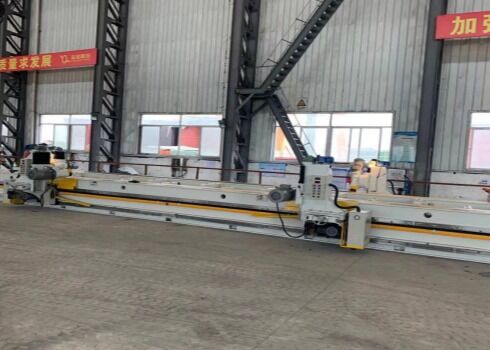

1Δύο κινητήρες και δύο κεφαλές ισχύος:
Η κεφαλή διπλής ισχύος αναφέρεται σε δύο ανεξάρτητες μονάδες κεφαλής κίνησης και δύναμης άλεσης που είναι εγκατεστημένες στον σιδηρόδρομο καθοδήγησης της αλεξίπτωτης XB-3 (αποτελεσματική απόσταση άλεσης).Οι δύο μονάδες μπορούν να ελεγχθούν ξεχωριστά ή σε συνδυασμό, που επιτρέπει την ταυτόχρονη ή μεμονωμένη άλεση διαφόρων πτυχών και τελικών επιφανειών του φύλλου.
Μέγιστο πραγματικό μήκος κοπής ανά εγκατάσταση με διπλές κεφαλές ισχύος: 3 μέτρα για το XB-3.
Μέγεθος του εξοπλισμού και πραγματικές διαστάσεις εγκατάστασης τραπεζιού: λόγω της εγκατάστασης δύο μηχανισμών περπατήσεως και δύο κεφαλών ισχύος σε μία σιδηροτροχιά καθοδήγησης, κατά τη φρέσκωση πλάκας 3 μέτρων,πρέπει να λαμβάνεται υπόψη το πραγματικό μήκος κοπής κάθε κεφαλής κοπής και της απελευθέρωσης του εργαλείουΣυνεπώς, το μήκος της γραμμής καθοδήγησης πρέπει να είναι 5,5 μέτρα.
Η λειτουργία των κεφαλιών διπλής ισχύος διπλής κίνησης είναι η εξής: κατά την αλεύρι παχών πλάκας με μεγάλες γωνίες και μεγάλες επιτρεπόμενες διαστάσεις, όπου μία κεφαλή ισχύος δεν μπορεί να ολοκληρώσει τη κοπή σε μία λειτουργία,η άλλη κεφαλή μηχανής αλέτρει το υπόλοιπο ποσό κοπήςΑυτό επιτρέπει και στις δύο κεφαλές ισχύος να ολοκληρώσουν την κοπή σε μία λειτουργία, εξαλείφοντας την ανάγκη για μια κεφαλή ισχύος να αλέσει προς τα εμπρός και προς τα πίσω αρκετές φορές.όταν απαιτούνται άκρες και σχήματα(Η διπλή κίνηση, διπλή δύναμη της κεφαλής άλεσης του φύλλου με διπλή πλευρική σχήμα βελτιώνει την αποδοτικότητα της παραγωγής,εξαλείφει την ανάγκη αναστροφής και επαναπροσανατολισμού των φύλλων μεγάλου μεγέθους, και ενισχύει την ασφάλεια.)
2Ηλεκτρομαγνητικά ελατήρια στο τραπέζι: Το τραπέζι χρησιμοποιεί ηλεκτρομαγνητικά ελατήρια για να σταθεροποιήσει το εργασιακό κομμάτι, καθιστώντας την λειτουργία βολική και παρέχοντας μεγάλο χώρο εγκατάστασης.Διάμετροι κάθε ελαστικού (άνοιγμα x μήκος): 220 × 400 mm, με 6 ομάδες διατεταγμένες κατά μήκος, μειώνοντας αποτελεσματικά την απόσταση αναρρόφησης του τραπεζιού.
3. Τμηματισμένες πλήρως σκληρυμένες γραμμές καθοδήγησης: (καλύτερη διαμόρφωση) Διαστάσεις γραμμής καθοδήγησης: 40*80*600 mm, υλικό: 40CrMo, ολοκληρωτικά σκληρυμένες, με υψηλή συχνότητα σβήσιμο σε σκληρότητα HRC48-50,γήπεδο ακρίβειας για την εξασφάλιση ακριβούς συναρμολόγησης σε τμήματαΕάν ο εξοπλισμός έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, οι σιδηρόδρομοι καθοδήγησης μπορούν να αφαιρεθούν για επισκευή ή αντικατάσταση, αποκαθιστώντας την ακρίβεια και παρατείνοντας τη διάρκεια ζωής του εξοπλισμού.ευθεία που δεν υπερβαίνει το 00,40 mm/3000 mm.
4- Κόψιμο κινητήρα κεφαλής ισχύος: Η ισχύς αυξήθηκε σε 7.5 KW, χρησιμοποιώντας έναν κινητήρα επωνυμίας με μεταβλητή συχνότητα ελέγχου ταχύτητας, κατάλληλο για διάφορες αντοχές φύλλου μετάλλου.
5Στροφή αλεύρισης της κεφαλής ισχύος: Και οι δύο κεφαλές ισχύος μπορούν να επιτύχουν οποιαδήποτε ρύθμιση γωνίας από -45° έως 85°.
6. Κεφαλή κοπτήρα αλεύρι: Χρησιμοποιεί μια κεφαλή κοπτήρα υψηλής αντοχής 75° (Φ125-Φ160) για τη μείωση της περιοχής επαφής κοπής, τη μείωση της θερμοκρασίας κοπής και τη μείωση της φθοράς του εργαλείου.
7- Μειωτήρας ταξιδιού: Σκληροποιημένη επιφάνεια δοντιού παράλληλος άξονας ελικοειδούς τροχιάς χαμηλού θορύβου μειωτήρα υψηλής ροπής.
Πρότυπο: FCA77/142.27-IEC90B5/YF90L-4 ρυθμιστής ταχύτητας μετατροπής συχνοτήτων, με μονάδα διαχωρισμού για σύνδεση με τον κινητήρα (σε κανονικά μοντέλα, εάν ο κινητήρας έχει υποστεί βλάβη,ο μειωτής πρέπει να επισκευάζεται ταυτόχρονα).
8. Ταχύτητα ταξιδιού άλεσης: Η ταχύτητα άλεσης ρυθμίζεται με ρυθμιστικό ρυθμό ταχύτητας μετατροπής συχνότητας του κινητήρα τροφοδοσίας για να προσαρμόζεται σε διαφορετικά υλικά, πάχους, γωνίες καμπύλης και μεγέθη.Τυπικές ταχύτητες άλεσης είναι 100-1000 mm/min.
9. Ενσωματωμένος σχεδιασμός μηχανής: Για τη βελτίωση της συνολικής ακρίβειας ευθείας και της ακαμψίας της μηχανής άλεσης, αυτός ο σχεδιασμός χρησιμοποιεί ολοκληρωμένο σχεδιασμό.
10Φρέμα στήριξης: Λαμβάνοντας υπόψη ότι το μέγιστο πλάτος της τετραγωνικής πλάκας που χρησιμοποιείται είναι 2 μέτρα, το μήκος του πλαισίου στήριξης αυξάνεται σε 1,2 μέτρα.Το πλάτος του τραπεζιού είναι επίσης σχεδιασμένο για καλύτερη υποστήριξη της πλάκας χάλυβαΑυτό το μηχάνημα είναι εξοπλισμένο με 5 σετ υλικών υποστήριξης.
11Η τυπική τοποθέτηση γίνεται με το τραπέζι εργασίας κοντά στην κεφαλή της μηχανής αλεξιπρίωσης.Η συσκευή αυτή πρέπει να αφαιρείται με το χέρι πριν ξεκινήσει η άλεση..
12Το 95% των ηλεκτρικών εξαρτημάτων σε αυτή τη φρέζα είναι της μάρκας Schneider Electric.
13Μέγεθος εξοπλισμού: μήκος x πλάτος x ύψος 5500 x 2700 x 2100 mm
