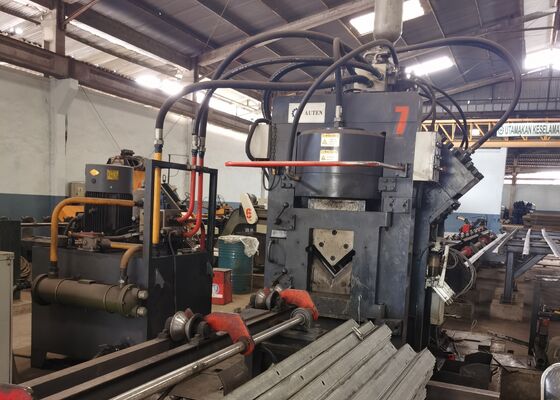

32x7x3m Cnc γωνία τρύπησης κοπής μηχανή γραμμή 1000/1200KN δύναμη σήμανσης

32x7x3m Συνολικές Διαστάσεις Μηχανή Γροθίματος & Κοπής Γωνιακών Προφίλ CNC Δύναμης Σήμανσης 1000/1200KN

Εισαγωγή Προϊόντος:

Η γραμμή παραγωγής γωνιακών προφίλ CNC υψηλής ταχύτητας της σειράς JNC, για γροθίμημα, σήμανση και κοπή, αποτελείται κυρίως από τη μονάδα γροθίματος, τη μονάδα σήμανσης, τη μονάδα κοπής, τον εγκάρσιο μεταφορέα, τον περιστροφικό μεταφορέα, τον μεταφορέα τροφοδοσίας, τον μεταφορέα εκφόρτωσης, το φορείο τροφοδοσίας CNC, το υδραυλικό σύστημα, το ηλεκτρικό σύστημα, το πνευματικό σύστημα και άλλα κρίσιμα εξαρτήματα. Ειδικά σχεδιασμένη για την αυτοματοποιημένη επεξεργασία γωνιακών χαλύκινων στην κατασκευή πύργων, αυτή η γραμμή παραγωγής λειτουργεί με πλήρη αριθμητικό έλεγχο, εξασφαλίζοντας ευκολία χρήσης. Επιτρέπει αυτοματοποιημένες, υψηλής ακρίβειας, ευέλικτες και μεγάλης κλίμακας δυνατότητες παραγωγής.

Παράμετροι προϊόντος:

Χαρακτηριστικά Προϊόντος:

1. Η μηχανή γροθίματος γωνιακών σιδήρων CNC είναι εξοπλισμένη με δύο ή τρεις μονάδες γροθίματος, καθεμία από τις οποίες μπορεί να υποστηρίξει τρία διαφορετικά μεγέθη γροθιών. Αυτές οι μονάδες ελέγχονται με ακρίβεια από αριθμητικό έλεγχο (NC), εξασφαλίζοντας ακριβείς ρυθμίσεις θέσης κατά τις εργασίες γροθίματος. Η μηχανή είναι ικανή να παράγει τόσο στρογγυλές όσο και οβάλ οπές. Με τις δυνατότητες τροφοδοσίας και γροθίματος υψηλής ταχύτητας, αυξάνει σημαντικά την αποδοτικότητα παραγωγής. Για γωνιακό χάλυβα 50x50x4mm, η μηχανή επιτυγχάνει παραγωγή 9-10 τόνων ανά οκτάωρη βάρδια.

2. Η μονάδα σήμανσης της μηχανής γροθίματος γωνιακών προφίλ CNC στεγάζεται σε ένα στιβαρό και ανθεκτικό περίβλημα. Το σύστημα σήμανσης έχει σχεδιαστεί με τέσσερα σετ κασετών, οι οποίες μπορούν να επιλεγούν μέσω προγραμματισμού, παρέχοντας ευελιξία για τη ρύθμιση της θέσης σήμανσης. Επιπλέον, η μηχανή χρησιμοποιεί τεχνική σήμανσης δίσκου με 10 σειρές, επιλέγοντας αυτόματα χαρακτήρες χωρίς να απαιτείται χειροκίνητη εισαγωγή, ενισχύοντας έτσι σημαντικά την αποδοτικότητα σήμανσης.

3. Η μηχανή κοπής γωνιακών προφίλ CNC είναι εξοπλισμένη με μονάδα κοπής μονής λεπίδας, γνωστή για την εξαιρετική της δύναμη κοπής. Κάθε κοπή εκτελείται χωρίς απώλεια υλικού, με αποτέλεσμα μια καθαρή και λεία επιφάνεια κοπής. Το περίβλημα της λεπίδας διαθέτει σχεδίαση με άνοιγμα πόρτας, επιτρέποντας γρήγορη και ασφαλή αντικατάσταση της λεπίδας.

4. Το οριζόντιο τραπέζι υλικού μεταφέρει αποτελεσματικά το γωνιακό προφίλ στη περιστροφική σχάρα υλικού, η οποία κινείται από κινητήρα και μειωτήρα. Αυτός ο μηχανισμός εξασφαλίζει ακριβή τοποθέτηση του γωνιακού προφίλ στον μεταφορέα τροφοδοσίας για την επακόλουθη επεξεργασία.

5. Το τεμάχιο εργασίας συγκρατείται και προωθείται με ασφάλεια από ένα φορείο τροφοδοσίας CNC, εξασφαλίζοντας ακριβή ευθυγράμμιση και τοποθέτηση. Το φορείο τροφοδοσίας τροφοδοτείται από κινητήρα servo και ενσωματώνει ανάδραση από φωτοηλεκτρικό κωδικοποιητή, λειτουργώντας εντός συστήματος ελέγχου κλειστού βρόχου για τη βελτίωση της ακρίβειας.

6. Η μηχανή γροθίματος και σήμανσης μεταλλικών γωνιακών προφίλ CNC λειτουργεί μέσω ενός υδραυλικού συστήματος που κινεί τις λειτουργίες γροθίματος, σήμανσης και κοπής. Είναι εξοπλισμένη με υδραυλικό σταθμό υψηλής ταχύτητας, πλήρη με συσσωρευτή, και οι υδραυλικές γραμμές χρησιμοποιούν συνδέσεις τύπου φερρούλης, εξασφαλίζοντας απόδοση χωρίς διαρροές, ενώ απλοποιούν την αντικατάσταση και τη συντήρηση. Οι κύριες υδραυλικές βαλβίδες προέρχονται από την αναγνωρισμένη μάρκα Atos, εξασφαλίζοντας ένα αξιόπιστο και υψηλής απόδοσης υδραυλικό σύστημα.

7. Το σύστημα ψύξης του υδραυλικού σταθμού προσφέρει διάφορες επιλογές, συμπεριλαμβανομένης της ψύξης με νερό, της ψύξης με αέρα ή της ψύξης λαδιού. Αυτή η ευελιξία επιτρέπει στους πελάτες να επιλέξουν την καταλληλότερη μέθοδο ψύξης με βάση τις ειδικές λειτουργικές τους ανάγκες.

8. Το σύστημα ελέγχου αποτελείται από έναν ανώτερο υπολογιστή, PLC, κινητήρα servo, εξωτερικούς διακόπτες ανίχνευσης και άλλα απαραίτητα εξαρτήματα. Ο χειριστής απλώς εισάγει τις προδιαγραφές επεξεργασίας και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας. Είναι πλήρως συμβατό με μορφές αρχείων όπως DXF, NC και άλλες που δημιουργούνται από λογισμικό CAD. Η διεπαφή ανθρώπου-μηχανής του ανώτερου υπολογιστή είναι εξαιρετικά διαισθητική, διαθέτοντας μια εύχρηστη οθόνη και απλοποιημένη λειτουργία. Περιλαμβάνει λειτουργίες όπως γραφική απεικόνιση τεμαχίων εργασίας, εκτεταμένη αποθήκευση δεδομένων, παρακολούθηση θέσης και ειδοποιήσεις σφαλμάτων.

Αυτά τα δείγματα, τα οποία αντιπροσωπεύουν τυπικές προδιαγραφές και τυπικές παραμέτρους επεξεργασίας εντός της βιομηχανίας πύργων γωνιακών χαλύκινων, επιτρέπουν στους χρήστες να αξιολογήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια και την κατασκευή του εξοπλισμού. Λειτουργούν ως απτό σημείο αναφοράς για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες ανάγκες παραγωγής, διευκολύνοντας έτσι την τεκμηριωμένη, βασισμένη σε δεδομένα λήψη αποφάσεων για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερ-υψηλής τάσης (UHV), όπου οι πύργοι υπόκεινται σε ακραίες καιρικές συνθήκες και βαριά φορτία, αυτός ο εξοπλισμός διαδραματίζει ζωτικό ρόλο στην επεξεργασία των γωνιακών χαλύκινων εξαρτημάτων που αποτελούν τον πυρήνα της δομικής πλαισίωσης των πύργων. Εκτελεί αποτελεσματικά εργασίες διάτρησης και σφράγισης στα γωνιακά χάλυβα που χρησιμοποιούνται στα σώματα των πύργων, στους εγκάρσιους βραχίονες και σε άλλα απαραίτητα δομικά στοιχεία, εξασφαλίζοντας ακριβείς διαστάσεις και στιβαρές συνδέσεις που διατηρούν τη συνολική σταθερότητα και τη δομική ακεραιότητα των πύργων.
