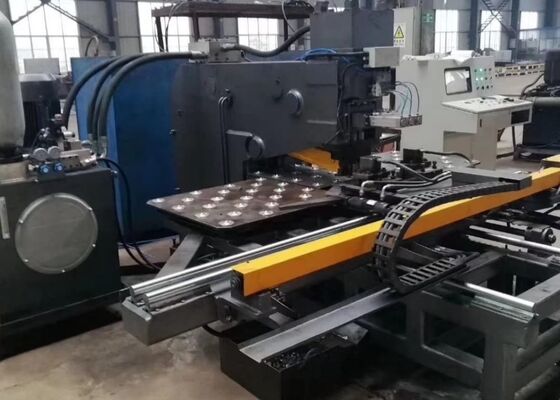

Μηχάνημα διάτρησης, σήμανσης και διάτρησης πλάκας CNC για χαλύβδινους πύργους 1000/1200KN Δύναμη διάτρησης
Εφαρμοστέλες βιομηχανίες:
Ένα εξαιρετικά εξειδικευμένο μηχάνημα CNC σχεδιασμένο για τη διάτρηση και τη σήμανση χαλύβδινων πλακών στη βιομηχανία χαλύβδινων πύργων. Χρησιμοποιείται επίσης για παρόμοιες εργασίες διάτρησης και σήμανσης σε μια σειρά άλλων βιομηχανιών.
Κύριο Εξάρτημα:
Αυτό το μηχάνημα αποτελείται από την κύρια μονάδα, τον πάγκο εργασίας, το υδραυλικό σύστημα σύσφιξης, τη μονάδα διάτρησης, τη μονάδα διάτρησης, την υδραυλική μονάδα ισχύος, τον ηλεκτρικό πίνακα ελέγχου και ένα αυτοματοποιημένο σύστημα λίπανσης.
Προδιαγραφές:
| Μοντέλο |
BNCZ100 |
| Μέγιστο μέγεθος τεμαχίου εργασίας (mm) |
1500*800 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ26 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ50 |
| Κώνος ατράκτου διάτρησης |
/ |
| Πάχος πλάκας (mm) |
Διάτρηση |
5~25 (Q235) |
| Διάτρηση |
40 |
| Δύναμη διάτρησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχιστη απόσταση μεταξύ οπής και άκρης πλάκας (mm) |
Διάτρηση |
25 |
| Διάτρηση |
Εξαρτάται από τη διάμετρο της οπής |
| Μέγεθος χαρακτήρα (mm) |
14*10*19 |
| Ποσότητα χαρακτήρων |
12 |
| Σταθμοί καλουπιών |
4 |
| Ταχύτητα τροφοδοσίας διάτρησης (mm/min) |
25~280 |
| Διαδρομή ατράκτου διάτρησης (mm) |
180 |
| Ταχύτητα περιστροφής ατράκτου διάτρησης (r/min) |
120~560 |
| Λειτουργία προγραμματισμού |
Προγραμματισμός εντολών, λογισμικό σχεδίασης Auto CAD ή λογισμικό διάταξης |
| Συνολικές διαστάσεις Μ*Π*Υ (m) |
3.2*3*2.6 |
Χαρακτηριστικό προϊόντος:
1. Το πλαίσιο του μηχανήματος κατασκευάζεται με συγκόλληση πλάκας τύπου C, εξασφαλίζοντας ανώτερη ακαμψία, ενώ παρέχει ευρύχωρο χώρο εργασίας. Διαθέτει τρεις σταθμούς καλουπιών - δύο για διάτρηση και έναν για σήμανση - εξοπλισμένους με αυτόματη εναλλαγή σταθμών καλουπιών. Το σύστημα σύσφιξης είναι ευέλικτο, ικανό να συγκρατεί μια ευρεία γκάμα τεμαχίων εργασίας, και ενσωματώνει ένα μπλοκ αναφοράς για ακριβή ευθυγράμμιση. Το τεμάχιο εργασίας υποστηρίζεται από πάγκο εργασίας με σφαιρίδια κυλίνδρων. Οι άξονες X και Y κινούνται από σερβοκινητήρες και συστήματα σφαιρικών κοχλιών, με ανάδραση θέσης παρακολουθούμενη από PLC, επιτρέποντας τον αυτοματοποιημένο έλεγχο των εργασιών διάτρησης. Οι χειριστές μπορούν να εισάγουν το πρόγραμμα του τεμαχίου εργασίας, το οποίο μπορεί να αποθηκευτεί και να επαναχρησιμοποιηθεί για μελλοντικές εργασίες επεξεργασίας.
2. Το μηχάνημα ενσωματώνει τεχνολογία CNC και τροφοδοσία με σερβοκινητήρα, ενισχύοντας την αποδοτικότητα, ενώ διασφαλίζει σταθερή ακρίβεια για τα τεμάχια εργασίας.
3. Τα βασικά λειτουργικά εξαρτήματα είναι σχεδιασμένα με αρθρωτή κατασκευή, απλοποιώντας τις διαδικασίες συντήρησης και επισκευής.
4. Είναι ικανό να εκτελεί τόσο εργασίες διάτρησης όσο και σήμανσης σε μία μόνο χαλύβδινη πλάκα.
5. Το σύστημα προσφέρει διαισθητικό προγραμματισμό, υποστηρίζοντας αρχεία CAD και επιτρέποντας την απρόσκοπτη ενσωμάτωση με προγράμματα που παράγονται από λογισμικό διάταξης. Είναι πλήρως συμβατό με αρχεία λογισμικού διάταξης TEKLA, συμπεριλαμβανομένης της μορφής NC1.
6. Το μηχάνημα είναι εξοπλισμένο με ενσωματωμένο σύστημα ανίχνευσης σφαλμάτων αυτοδιάγνωσης.
7. Οι άξονες X και Y κινούνται από σερβοκινητήρες, σφαιρικούς κοχλίες και γραμμικούς οδηγούς, εξασφαλίζοντας εξαιρετική ακρίβεια.
8. Η κύρια δομή είναι κατασκευασμένη από πλαίσιο συγκολλητής χαλύβδινης πλάκας σχήματος C, παρέχοντας ανώτερη ακαμψία και εκτεταμένο χώρο λειτουργίας.
9. Το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς εργασίας, συμπεριλαμβανομένου ενός ειδικά για σήμανση, με δυνατότητα αυτόματης εναλλαγής σταθμών.
10. Το σύστημα σύσφιξης έχει σχεδιαστεί για να φιλοξενεί τεμάχια εργασίας με διάφορα πάχη. Ένα μπλοκ μηδενικής αναφοράς χρησιμοποιείται για τη σταθεροποίηση του τεμαχίου εργασίας σε πάγκο εργασίας με ρουλεμάν.
11. Οι άξονες X και Y κινούνται από σερβοκινητήρες, σφαιρικούς κοχλίες και γραμμικούς οδηγούς υψηλής ακρίβειας, ελεγχόμενους από σύστημα CNC διπλού άξονα για να διασφαλιστεί ακριβής τοποθέτηση κατά τις εργασίες διάτρησης.
12. Ολόκληρη η διαδικασία μηχανικής κατεργασίας είναι πλήρως αυτοματοποιημένη, απαιτώντας από τον χειριστή απλώς να εισάγει το σχέδιο του τεμαχίου εργασίας στον υπολογιστή.
Λεπτομέρειες μηχανήματος:
Αυτό το εξειδικευμένο σύστημα μεταλλουργίας έχει σχεδιαστεί ειδικά για να εκτελεί εργασίες διάτρησης, σήμανσης και διάτρησης σε χαλύβδινες πλάκες που χρησιμοποιούνται στη βιομηχανία κατασκευής χαλύβδινων πύργων. Εξασφαλίζει εξαιρετική ακρίβεια μηχανικής κατεργασίας, τηρώντας αυστηρά πρότυπα ανοχής και απαιτήσεις φινιρίσματος επιφάνειας. Εκτός από τον τομέα των χαλύβδινων πύργων, αυτός ο ευέλικτος εξοπλισμός παρέχει αξιόπιστες δυνατότητες διάτρησης, διάτρησης και σήμανσης για μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανιών. Παρέχει σταθερά υψηλή παραγωγική ικανότητα και ακριβή επεξεργασία για διάφορα μεταλλικά εξαρτήματα, βελτιστοποιώντας έτσι την αποδοτικότητα της ροής εργασίας και βελτιώνοντας την ποιότητα των προϊόντων σε πολλαπλές βιομηχανικές εφαρμογές.
