50-220mm Περιοχή Επιστροφής Σημείωσης CNC Στροφή γεωτρήσεις Σημείωση Γραμμή 6000r/Min Τροχιά περιστροφής σπινθήρα
Εισαγωγή του προϊόντος:

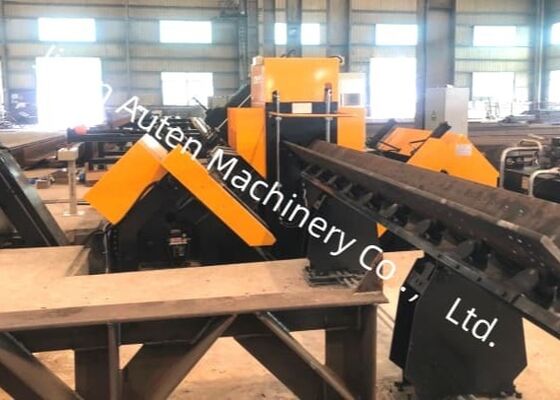

Η γραμμή παραγωγής CNC τρυπών και σήμανσης γωνιακού χάλυβα είναι προσεκτικά σχεδιασμένη για την τρυπή και σήμανση μεγάλου, υψηλής αντοχής γωνιακού χάλυβα που χρησιμοποιείται σε πύργους γραμμών μεταφοράς.Αυτό το σύστημα εγγυάται την ακριβή γεώτρηση όλων των τρυπών στο γωνιακό χάλυβαΕπιπλέον, βελτιώνει την αποδοτικότητα της παραγωγής προσφέροντας υψηλό βαθμό αυτοματισμού.
Βασικές παραμέτρους:
| Σχήμα |
ADM2532 |
| Μέγεθος γωνίας (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Μέγιστο μήκος κενού (m) |
14 |
| Στρίψιμο σπινδέλου γεωτρήσεις |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ40 |
| Ποσότητα γεώτρησης σε κάθε πλευρά (τ.μ.) |
3 (6 συνολικά και στις δύο πλευρές) |
| Η μέγιστη ταχύτητα περιστροφής του σπινθήρα (r/min) |
6000 |
| Μέγιστη ταχύτητα κοπής της τρυπανίδας (m/min) |
200 |
| Άξονες CNC |
9 |
| Πεδίο οπισθοχώρησης (mm) |
50-220 (χωρίς βήματα) |
| Μέγιστη ταχύτητα τροφοδοσίας από γωνία (m/min) |
40 |
| Δύναμη σήμανσης (kN) |
1000/1200 |
| Ποσότητα ομάδας χαρακτήρων |
4 |
| Ποσότητα χαρακτήρα σε κάθε ομάδα |
18 |
| Μέγεθος χαρακτήρα ((mm) |
14×10×19 |
| Σύστημα ψύξης με τρυπάνι |
Ατμοποίηση αέρα στεγνή εσωτερική ψύξη |
| Τρόπος προγραμματισμού |
Λογισμικό ή προγραμματισμός οδηγιών για το lofting |
| Συνολικές διαστάσεις (m) |
34 × 8 × 3 |
Χαρακτηριστικά του προϊόντος:

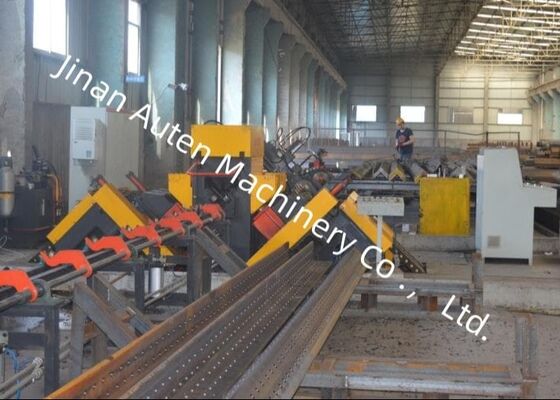

1Η γραμμή παραγωγής διαθέτει αυτοματοποιημένο σύστημα φόρτωσης, που αποτελείται από οριζόντιο κανάλι τροφοδοσίας, περιστρεφόμενο ράφι φόρτωσης και αυτόματο σύστημα εκφόρτωσης.όλα λειτουργούν με προηγμένο μηχανισμό τροφοδοσίαςΗ ενσωμάτωση αυτή εξασφαλίζει μια απρόσκοπτη και αποτελεσματική ροή εργασίας για όλες τις επεξεργασίες τρύπησης και τυποποίησης στον γωνιακό χάλυβα.Εξάλειψη της ανάγκης χειρισμού και σημαντική μείωση των απαιτήσεων εργασίας για τους χειριστές.

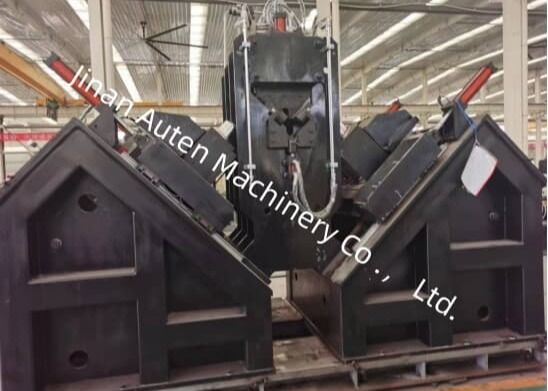

2Το σπιντέλο γεώτρησης είναι εξοπλισμένο με ένα σπιντέλο ακριβείας BT40 της Ταϊβάν, το οποίο διαθέτει εσωτερικό ψυκτικό υγρό για τη βελτίωση της απόδοσης και της ακρίβειας της γεώτρησης.Η μονάδα γεώτρησης αποτελείται από έξι CNC κεφαλές γεώτρησηςΟι κεφαλές και στις δύο πλευρές είναι σχεδιασμένες για την ταυτόχρονη γεώτρηση τρυπών ίδιας διαμέτρου,διασφάλιση ομοιόμορφης απόστασης από τις άνω άκρες των ατσάλινων φλάντζων γωνίας.
3Το λογισμικό διαθέτει διγλωσσική διεπαφή Κινέζικου/Αγγλικού, επιτρέποντας διαισθητική πλοήγηση και παρέχοντας σαφή οπτικοποίηση των σχεδίων του εργασιακού υλικού.
4Η διαδικασία προγραμματισμού είναι απλοποιημένη και εξαιρετικά αποτελεσματική. Οι χρήστες χρειάζεται μόνο να εισάγουν τις διαστάσεις του εργασιακού τμήματος, τις διαμέτρους τρυπών, την απόσταση και την ποσότητα.μετά το οποίο το πρόγραμμα δημιουργείται αυτόματαΤο σύστημα είναι πλήρως συμβατό με τα αρχεία NC1 που παράγονται από το λογισμικό TEKLA.
5Τα βασικά υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα προμηθεύονται από καθιερωμένες, υψηλής απόδοσης μάρκες για να εξασφαλιστεί εξαιρετική αξιοπιστία και παρατεταμένη διάρκεια ζωής.
6Το σύστημα περιλαμβάνει ενσωματωμένη λειτουργία αυτοδιάγνωσης, η οποία διευκολύνει την ταχεία ανίχνευση σφαλμάτων και την αποτελεσματική αντιμετώπιση προβλημάτων.
7Διατίθεται μια προαιρετική μονάδα κοπής, με μηχανισμό κοπής διπλής λεπίδας σχεδιασμένο για τη βελτίωση της λειτουργικής απόδοσης.
Τα δείγματα αυτά αντιπροσωπεύουν μια ποικιλία από τυποποιημένες προδιαγραφές και διαμορφώσεις τρυπών από γωνιακό χάλυβα που χρησιμοποιείται συνήθως στην κατασκευή πύργων γραμμών μεταφοράς.Παρέχουν μια οπτική αναφορά για τους υποψήφιους χρήστες ή τους επιθεωρητές για την αξιολόγηση της λειτουργικής απόδοσης του εξοπλισμού, προσφέροντας σαφή και μετρήσιμα κριτήρια αναφοράς για να προσδιοριστεί εάν το μηχάνημα πληροί τα απαιτούμενα πρότυπα κατασκευής για την παραγωγή πύργων γραμμών μεταφοράς.
Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι μεταφοράς αντέχουν σε σοβαρές καιρικές συνθήκες και σε βαριά φορτία,Ο εξοπλισμός αυτός είναι απαραίτητος για την επεξεργασία των κατασκευαστικών στοιχείων από γωνιακό χάλυβα που αποτελούν το κύριο φορτωτικό πλαίσιο των πύργων.Εκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τυποποίησης στο γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, σταυρωμένα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβούς διαμετρικής ακρίβειας και αξιόπιστης απόδοσης σύνδεσηςΩς εκ τούτου, διαδραματίζει κρίσιμο ρόλο στη διαφύλαξη της μακροπρόθεσμης δομικής ακεραιότητας και σταθερότητας των πύργων μεταφοράς καθ' όλη τη διάρκεια της λειτουργικής τους ζωής.
