Ρομπότ συγκόλλησης πύργου με ταχύτητα περιστροφής 46μ/λεπτό, Διαστάσεις μηχανής 4500*3500*3000mm

46m/min Ταχύτητα περιστροφής Tower Foot Welding Robot 4500*3500*3000mm Συνολική διάσταση μηχανής

Εισαγωγή προϊόντος:

Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για τη συγκόλληση της βάσης του πύργου. Εκτός από τις ενισχυτικές πλάκες, μπορεί να ολοκληρώσει τη συγκόλληση 11 κύριων ραφών συγκόλλησης του κύριου σώματος, 1 συγκόλλησης ραφής καθαρισμού και τη συγκόλληση της γωνίας της κεφαλής στεγανοποίησης.

Βασικές Παράμετροι:

Χαρακτηριστικά προϊόντος:

1. Επαναληψιμότητα: Η επαναληψιμότητα δεν είναι μικρότερη από ± 0,05 mm.

2. Ακρίβεια διαδρομής: Η ακρίβεια διαδρομής δεν είναι μεγαλύτερη από ±0,1 mm.

3. Τύπος δομής: Ρομπότ συγκόλλησης τόξου με εξαιρετικά σταθερή και αξιόπιστη μηχανική δομή, ικανό να προσαρμόζεται σε μακροχρόνια συνεχή λειτουργία.

4. Εύρος εργασίας: Καλύπτει το εύρος μεγέθους των προς συγκόλληση τεμαχίων, έως 1500 mm.

5. Μέθοδος εργασίας: Το τεμάχιο εργασίας τοποθετείται στο εξάρτημα τοποθέτησης και η κεφαλή συγκόλλησης τοποθετείται σε ειδική βάση ρομπότ. κατά τη συγκόλληση, το ρομπότ ρυθμιστή θέσης λειτουργεί συγχρονισμένα. Μέσω σάρωσης όρασης και λειτουργίας ρομπότ, σε συνδυασμό με ανιχνευτή ραφής συγκόλλησης με λέιζερ, μπορεί να διαμορφωθεί τροχιά συγκόλλησης χωρίς προγραμματισμό. Μπορεί να συγκολλήσει οποιοδήποτε περίπλοκο και ακανόνιστο τεμάχιο εργασίας και είναι απλό στη λειτουργία και εύκολο στην εκμάθηση.

1. Σύστημα συγκόλλησης: Εξοπλισμένο με τροφοδοτικό συγκόλλησης τόξου Aotai υψηλής απόδοσης, που υποστηρίζει εγκάρσιες, διαμήκεις και κάθετες διαδικασίες συγκόλλησης όπως η συγκόλληση MIG/MAG/TIG. Το εύρος ρεύματος και τάσης συγκόλλησης πληρούν τις απαιτήσεις επεξεργασίας των τεμαχίων εργασίας, επιδεικνύοντας εξαιρετική σταθερότητα τόξου και ποιότητα σχηματισμού συγκόλλησης. Μπορεί να ρυθμιστεί με ακρίβεια ανάλογα με τα διαφορετικά υλικά συγκόλλησης και τα πάχη του τεμαχίου εργασίας.

Φακός συγκόλλησης και εξαρτήματα: Εξοπλισμένο με υψηλής ποιότητας φακό συγκόλλησης Apollo και σχετικά εξαρτήματα, όπως μηχανισμούς τροφοδοσίας σύρματος και άκρες επαφής, εξασφαλίζοντας ποιότητα και αποτελεσματικότητα συγκόλλησης.

2. Έξυπνη αναγνώριση και μετατροπή: Διαθέτει έξυπνες δυνατότητες αναγνώρισης και μετατροπής: Μπορεί να αναγνωρίσει αυτόματα βασικά χαρακτηριστικά συγκόλλησης (όπως θέση και τύπο συγκόλλησης) από σχέδια και προγράμματα και να τα μετατρέψει γρήγορα σε εκτελέσιμες από ρομπότ οδηγίες συγκόλλησης, ολοκληρώνοντας τη μετατροπή μέσα σε 30 δευτερόλεπτα. Τα δεδομένα μπορούν να εισαχθούν γρήγορα μέσω δικτύου, USB και άλλων μεθόδων επικοινωνίας.

3. Σύστημα ελέγχου:
① Μέθοδος ελέγχου: Προηγμένο ψηφιακό σύστημα ελέγχου με ακριβή έλεγχο τροχιάς και λειτουργίες ρύθμισης παραμέτρων συγκόλλησης.

② Μέθοδος προγραμματισμού: Υποστηρίζει προγραμματισμό οπτικής σάρωσης. η διεπαφή προγραμματισμού είναι φιλική προς το χρήστη και εύκολη στη λειτουργία, επιτρέποντας γρήγορο προγραμματισμό και ακριβή έλεγχο πολύπλοκων συγκολλήσεων.

③ Διεπαφή επικοινωνίας: Εξοπλισμένη με διεπαφές για επικοινωνία με άλλο εξοπλισμό και συστήματα ελέγχου γραμμής παραγωγής, επιτρέποντας την αυτοματοποιημένη ενσωμάτωση.

4. Δομή στερέωσης Positioner: Η δομή στερέωσης θέσης διαθέτει επαρκή αντοχή και σταθερότητα για να αντέχει σε διάφορες δυνάμεις και κραδασμούς που δημιουργούνται από το σώμα και το τεμάχιο εργασίας του ρομπότ κατά τη συγκόλληση, διασφαλίζοντας την κανονική λειτουργία του ρομπότ και την ακρίβεια συγκόλλησης. Ο σχεδιασμός της δομής στερέωσης διευκολύνει την εγκατάσταση, τον εντοπισμό σφαλμάτων και τη συντήρηση του ρομπότ χωρίς να επηρεάζει το εύρος εργασίας και τη λειτουργική του απόδοση.

5. Σύστημα ασφαλείας: Βαθμολογία προστασίας: Όχι χαμηλότερη από IP54, ικανή να αντέχει τη σκόνη, την υγρασία κ.λπ., σε βιομηχανικά περιβάλλοντα.

6. Μέθοδος εισαγωγής ρομπότ: Οι μέθοδοι εισαγωγής περιλαμβάνουν εισαγωγή σχεδίασης CAD, εισαγωγή οπτικής σάρωσης και εισαγωγή πληροφοριών και απαιτήσεων συγκόλλησης χωρίς προγραμματισμό. Υπάρχουν διαθέσιμες μέθοδοι εισαγωγής πολλαπλών προγραμμάτων και σχεδίων. Το σύστημα είναι απλό, εύκολο στη χρήση και βολικό.

7. Περιγραφή συστήματος συγκόλλησης τεμαχίου εργασίας: Το ρομπότ συγκόλλησης τόξου χρησιμοποιεί ένα βιομηχανικό ρομπότ ελεύθερων μοιρών 6 αξόνων, επιτρέποντας στον φακό συγκόλλησης να πλησιάσει το τεμάχιο εργασίας σε διάφορες σύνθετες στάσεις, προσαρμόζοντας σε διάφορες θέσεις συγκόλλησης και σύνθετα σχήματα συγκόλλησης, όπως συγκολλήσεις χωρικής καμπύλης.

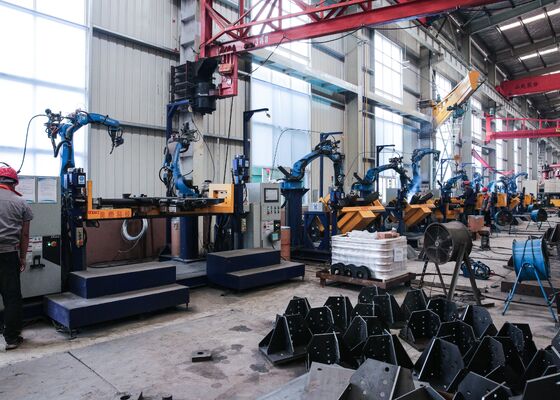

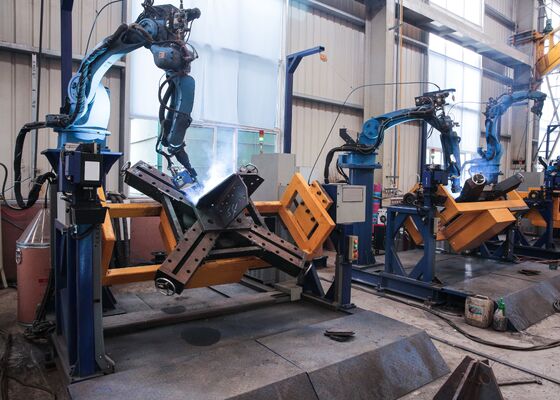

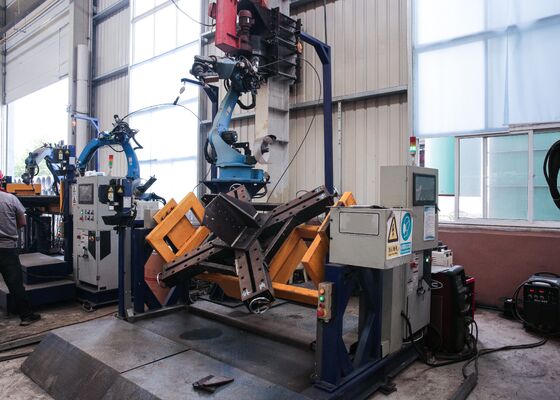

Αυτός ο εξοπλισμός έχει σχεδιαστεί ειδικά για τη συγκόλληση βάσεων πύργων μετάδοσης, διαδραματίζοντας κρίσιμο ρόλο στη διασφάλιση της δομικής ακεραιότητας της θεμελίωσης του πύργου. Πέρα από τη συγκόλληση ενισχυτικών πλακών, το σύστημα μπορεί να εκτελέσει και τις 11 κύριες ραφές συγκόλλησης της κύριας κατασκευής, καθώς και τη συγκόλληση με ένα πέρασμα ρίζας, εξασφαλίζοντας πλήρη και σταθερή διείσδυση. Επιπλέον, εκτελεί αποτελεσματικά τη συγκόλληση ακραίων καλυμμάτων και γωνιακών αρμών, παρέχοντας ομοιόμορφες και υψηλής ποιότητας συγκολλήσεις σε όλα τα κρίσιμα σημεία σύνδεσης. Με την αυτοματοποίηση αυτών των βασικών εργασιών συγκόλλησης, ο εξοπλισμός εγγυάται ακριβή ευθυγράμμιση, σταθερή ποιότητα συγκόλλησης και ανώτερη δομική αντοχή, καθιστώντας τον ιδανικό για την κατασκευή δειγμάτων βάσης πύργου, όπως φαίνεται στις συνοδευτικές εικόνες.
