1500Kg Εργασιακή επιφάνεια Ικανότητα φόρτωσης Πύργος πόδι συγκόλληση ρομπότ 1.2mm διάμετρος καλωδίου συγκόλλησης

Χωρητικότητα 1500 kg τραπέζι εργασίας Tower Foot Welding Robot 1,2mm Διάμετρος σύρματος συγκόλλησης

Εισαγωγή προϊόντος:

Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για τη συγκόλληση της βάσης του πύργου. Εκτός από τις ενισχυτικές πλάκες, μπορεί να ολοκληρώσει τη συγκόλληση 11 κύριων ραφών συγκόλλησης του κύριου σώματος, 1 συγκόλλησης ραφής καθαρισμού και τη συγκόλληση της γωνίας της κεφαλής στεγανοποίησης.

Βασικές Παράμετροι:

Χαρακτηριστικά προϊόντος:

1. Επαναληψιμότητα: Το σύστημα διατηρεί την επαναληψιμότητα εντός ±0,05 mm.

2. Ακρίβεια παρακολούθησης: Η ακρίβεια παρακολούθησης δεν υπερβαίνει τα ±0,1 mm.

3. Μηχανική διαμόρφωση: Ρομπότ συγκόλλησης τόξου με στιβαρή και αξιόπιστη μηχανική δομή, σχεδιασμένη να διατηρεί παρατεταμένη συνεχή λειτουργία.

4. Εύρος λειτουργίας: Δυνατότητα υποδοχής τεμαχίων με μέγεθος έως 1500 mm.

5. Τρόπος λειτουργίας: Το τεμάχιο εργασίας είναι τοποθετημένο σε εξάρτημα ρυθμιστή θέσης, με την κεφαλή συγκόλλησης τοποθετημένη σε ειδική βάση ρομπότ. Κατά τη διαδικασία συγκόλλησης, ο ρυθμιστής θέσης και το ρομπότ λειτουργούν σε συντονισμό. Χρησιμοποιώντας τη σάρωση όρασης ρομπότ σε συνδυασμό με έναν ανιχνευτή ραφής λέιζερ, οι διαδρομές συγκόλλησης δημιουργούνται αυτόματα χωρίς χειροκίνητο προγραμματισμό. Αυτό επιτρέπει τη συγκόλληση πολύπλοκων και ακανόνιστων τεμαχίων εργασίας, εξασφαλίζοντας ευκολία στη λειτουργία και ελάχιστες απαιτήσεις εκπαίδευσης.

1. Σύστημα συγκόλλησης: Ενσωματωμένο με πηγή ισχύος συγκόλλησης τόξου Aotai υψηλής απόδοσης, που υποστηρίζει εγκάρσιες, διαμήκεις και κάθετες διαδικασίες συγκόλλησης, συμπεριλαμβανομένων των MIG, MAG και TIG. Το εύρος ρεύματος και τάσης συγκόλλησης ικανοποιεί πλήρως τις απαιτήσεις διαφόρων τεμαχίων εργασίας, παρέχοντας ανώτερη σταθερότητα τόξου και υψηλής ποιότητας σχηματισμό συγκόλλησης. Οι παράμετροι μπορούν να ρυθμιστούν με ακρίβεια για να χωρέσουν διάφορα υλικά συγκόλλησης και πάχη τεμαχίου εργασίας.

Φακός συγκόλλησης και αξεσουάρ: Εξοπλισμένος με φλόγιστρο συγκόλλησης Apollo και αντίστοιχα εξαρτήματα, συμπεριλαμβανομένων μηχανισμών τροφοδοσίας σύρματος και άκρων επαφής, εξασφαλίζοντας βέλτιστη απόδοση συγκόλλησης και λειτουργική απόδοση.

2. Έξυπνη αναγνώριση και μετατροπή: Ενσωματώνει προηγμένη έξυπνη λειτουργία αναγνώρισης και μετατροπής. Προσδιορίζει αυτόματα τα κρίσιμα χαρακτηριστικά συγκόλλησης, όπως τις θέσεις και τους τύπους συγκόλλησης, από σχέδια ή προγράμματα και τα μεταφράζει γρήγορα σε εντολές συγκόλλησης εκτελέσιμες από ρομπότ, ολοκληρώνοντας τη διαδικασία εντός 30 δευτερολέπτων. Τα δεδομένα μπορούν να εισαχθούν απρόσκοπτα μέσω δικτύου, USB ή άλλων διεπαφών επικοινωνίας.

3. Σύστημα ελέγχου:

① Μέθοδος ελέγχου: Προηγμένο ψηφιακό σύστημα ελέγχου που διαθέτει ακριβή διαχείριση τροχιάς και ρυθμιζόμενες παραμέτρους συγκόλλησης.

② Μέθοδος προγραμματισμού: Υποστηρίζει προγραμματισμό που βασίζεται σε οπτική σάρωση. η διεπαφή είναι διαισθητική και φιλική προς το χρήστη, επιτρέποντας γρήγορη ρύθμιση και ακριβή έλεγχο των πολύπλοκων εργασιών συγκόλλησης.

③ Διεπαφή επικοινωνίας: Παρέχει επιλογές συνδεσιμότητας για ενοποίηση με άλλο εξοπλισμό και συστήματα ελέγχου γραμμής παραγωγής, διευκολύνοντας την απρόσκοπτη αυτοματοποιημένη λειτουργία.

4. Δομή τοποθέτησης Positioner: Το πλαίσιο στερέωσης θέσης προσφέρει επαρκή ακαμψία και σταθερότητα για να αντέχει τις δυνάμεις και τους κραδασμούς που δημιουργούνται από το ρομπότ και το τεμάχιο εργασίας κατά τη συγκόλληση, εξασφαλίζοντας αξιόπιστη λειτουργία ρομπότ και σταθερή ακρίβεια συγκόλλησης. Ο σχεδιασμός του διευκολύνει την εγκατάσταση, τη θέση σε λειτουργία και τη συντήρηση του ρομπότ χωρίς να διακυβεύεται το εύρος λειτουργίας ή η απόδοση.

5. Σύστημα ασφάλειας: Βαθμολογία προστασίας: Ελάχιστο IP54, ικανό να αντιστέκεται στη σκόνη, την υγρασία και άλλους βιομηχανικούς περιβαλλοντικούς παράγοντες.

6. Μέθοδος εισαγωγής ρομπότ: Το σύστημα υποστηρίζει πολλαπλές μεθόδους εισαγωγής, όπως εισαγωγή σχεδίασης CAD, εισαγωγή οπτικής σάρωσης και εισαγωγή δεδομένων και προδιαγραφών συγκόλλησης χωρίς πρόγραμμα. Αυτές οι διαφορετικές επιλογές διασφαλίζουν ότι το σύστημα είναι φιλικό προς τον χρήστη, αποτελεσματικό και βολικό.

7. Περιγραφή συστήματος συγκόλλησης τεμαχίου εργασίας: Το ρομπότ συγκόλλησης τόξου χρησιμοποιεί ένα βιομηχανικό ρομπότ 6 αξόνων με πλήρεις βαθμούς ελευθερίας, επιτρέποντας στον φακό συγκόλλησης να έχει πρόσβαση στο τεμάχιο εργασίας από διάφορους σύνθετους προσανατολισμούς. Προσαρμόζει διαφορετικές θέσεις συγκόλλησης και περίπλοκες γεωμετρίες συγκόλλησης, συμπεριλαμβανομένων των συγκολλήσεων χωρικής καμπύλης.

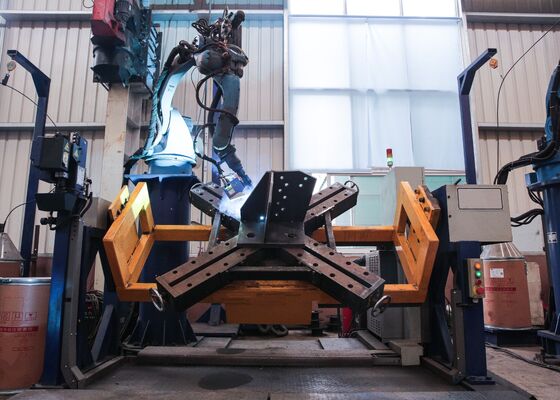

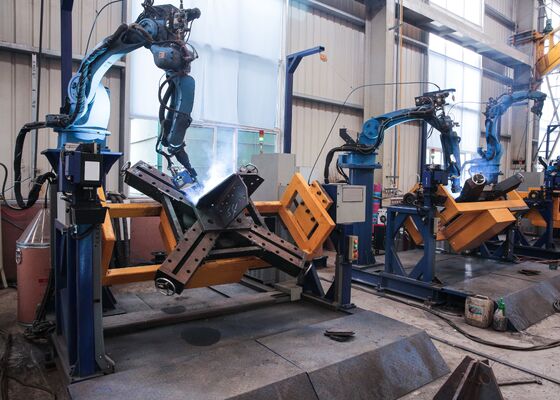

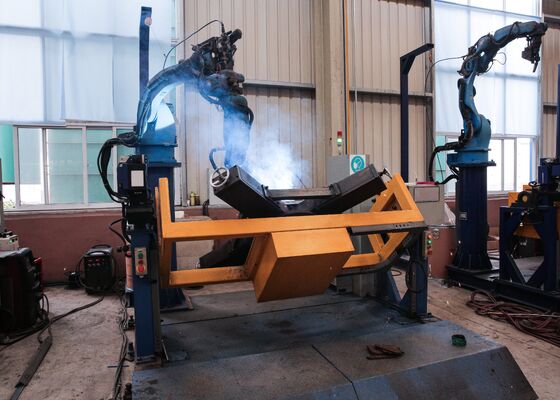

Αυτός ο εξοπλισμός έχει κατασκευαστεί ειδικά για τη συγκόλληση βάσεων πύργων μετάδοσης, εξυπηρετώντας μια ζωτική λειτουργία για τη διασφάλιση της δομικής ακεραιότητας της θεμελίωσης του πύργου. Εκτός από τη συγκόλληση ενισχυτικών πλακών, το σύστημα είναι ικανό να εκτελέσει και τις 11 κύριες ραφές συγκόλλησης του κύριου πλαισίου, καθώς και τη συγκόλληση με ένα πέρασμα ρίζας, εξασφαλίζοντας πλήρη και ομοιόμορφη διείσδυση. Επιπλέον, εκτελεί αποτελεσματικά τη συγκόλληση ακραίων καλυμμάτων και γωνιακών αρμών, παρέχοντας σταθερές, υψηλής ποιότητας συγκολλήσεις σε όλα τα κρίσιμα σημεία σύνδεσης. Με την αυτοματοποίηση αυτών των βασικών διαδικασιών συγκόλλησης, ο εξοπλισμός εξασφαλίζει ακριβή ευθυγράμμιση, ομοιόμορφη ποιότητα συγκόλλησης και ενισχυμένη δομική αντοχή, καθιστώντας τον εξαιρετικά κατάλληλο για την κατασκευή πρωτοτύπων βάσης πύργου, όπως φαίνεται στις συνοδευτικές εικόνες.
