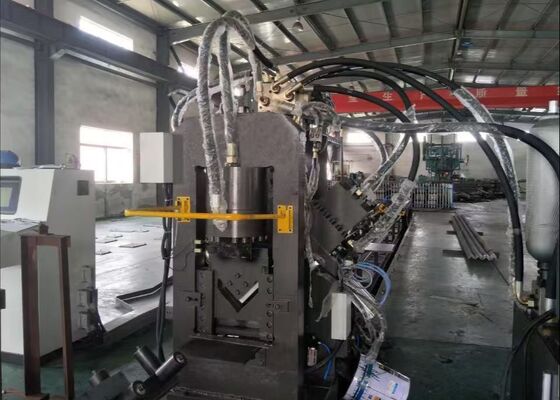

3 σε 1 μηχανή τρύπησης CNC για τρυπήματα και σήμανση για επίπεδα / γωνιακά χάλυβα

3 σε 1 μηχανή τρυπήματος με CNC για τρυπήματα με CNC για τρυπήματα με CNC για τρυπήματα με CNC

Εισαγωγή του προϊόντος:

Είναι κατάλληλο για επεξεργασία CNC της επιφάνειας του καναλιού χάλυβα, τόσο των φλάντζων από γωνιακό χάλυβα, όσο και του επίπεδου χάλυβα (το οποίο μπορεί να σχηματιστεί σε τόξα), συμπεριλαμβανομένης της σήμανσης, της τρύπησης,και τις εργασίες κοπήςΠαρέχει υψηλή ακρίβεια επεξεργασίας, γρήγορη απόδοση τρύπησης και αυξημένη αποτελεσματικότητα παραγωγής.καθώς και μικρών παρτίδωνΚάθε στάδιο είναι εξοπλισμένο με ένα σταθμό πιεστικού κουμπιού για διαδικασίες φόρτωσης και συμπίεσης με έναν μόνο χειριστή.

Παράμετροι προϊόντος:

Σύνθεση εξοπλισμού:

Η ροή της διαδικασίας: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.

1Συσκευή τροφοδοσίας:
Αποτελείται από αλυσίδα μεταφορέα, στήριξη ζυγαριού και μηχανισμό μετάδοσης.

2Διάδρομος τροφοδοσίας:
2.1 Σχεδιασμένα για να υποστηρίζουν και να μεταφέρουν αντικείμενα εργασίας διαφόρων προδιαγραφών.
2.2 Κατασκευασμένα από κυλίνδρους υποστήριξης, ράβδους καναλιών, ράφους και συναφή κατασκευαστικά στοιχεία.

3. Τροχό τροφοδοσίας CNC:
3.1 Χρησιμοποιείται για την ασφαλή σύσφιξη των κενών τμημάτων και την τροφοδοσία τους κατά μήκος του άξονα Χ για επεξεργασία CNC.
3.2 Το φορτηγό τροφοδοσίας CNC αποτελείται από πλαίσιο, γρανάζια, κυλίνδρους, εφοδιαστικούς κινητήρες και ρομποτικό βραχίονα, μεταξύ άλλων στοιχείων.
3.3 Το φορτηγό τροφοδοσίας CNC, το οποίο τροφοδοτείται από κινητήρα-εξυπηρέτησης, επιτρέπει την ακριβή διαμήκη τοποθέτηση του εργαστηρίου.

4Μηχανή τρύπησης CNC με πλάτη:
4.1 Αποτελείται από το σώμα της μηχανής, τη βάση, τον μηχανισμό μεταφοράς, τον κύριο υδραυλικό κύλινδρο τρύπησης, το σύστημα αλλαγής πετρώματος, το πετρώμα και τη συσκευή πίεσης.
4.2 Ένας κύλινδρος σπρώχνει ένα πλακάκι για να επιλέξει διαφορετικά πίνακα για τρύπηση· η αλλαγή του πίνακα είναι γρήγορη.
4.3 Το εργασιακό κομμάτι τροφοδοτείται κατά μήκος του άξονα Χ και το πετράδι τρύπησης κινείται κατά μήκος του άξονα Α, με κίνηση από κινητήρα.το σύστημα αλλαγής πετσέτας μεταβάλλει διαδοχικά τρύπες διαμέτρου διαφορετικών οπών για να ολοκληρώσει την επεξεργασία μιας πλευράς του τμηματικού με γωνία χάλυβα.

5Μηχανή τρύπησης CNC με πλευρά Β:
5.1 Αποτελείται από σώμα μηχανής, μηχανισμό μεταφοράς, κύλινδρο υδραυλικής κύλινδρου τρύπησης, σύστημα αλλαγής πετρώματος, πετρώμα και συσκευή πίεσης.
5.2 Το εργασιακό κομμάτι τροφοδοτείται κατά μήκος του άξονα Χ και το πετράδι τρύπησης κινείται κατά μήκος του άξονα Y, με την κίνηση ενός κινητήρα εφοδιασμού.το σύστημα αλλαγής πετσέτας αλλάζει διαδοχικά τρύπες διαμέτρου διαφόρων οπών για να ολοκληρώσει την επεξεργασία του ιστού από χάλυβα καναλιού, μια πλευρά από γωνιακό χάλυβα, και η πάνω τρύπα από επίπεδο χάλυβα.
5.3 Ένας κύλινδρος σπρώχνει ένα πλακάκι για να επιλέξει διαφορετικά πίνακα για τρύπηση· η αλλαγή πίνακα είναι γρήγορη.

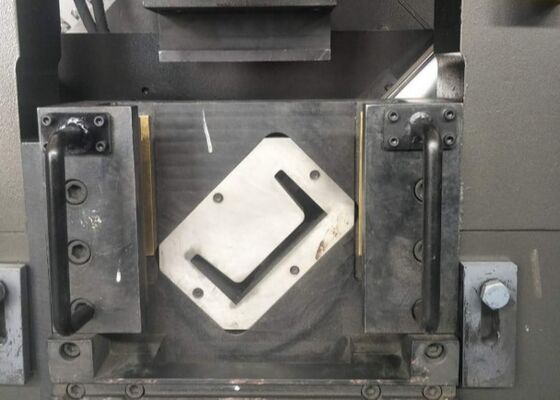

6Μηχανή κοπής:
6.1 Ξυρίζει τα εργαλεία στο απαιτούμενο μήκος.
6.2 Αποτελείται από κορμί μηχανής, μηχάνημα κοπής και κύλινδρο κοπής κλπ.

7Διάδρομος εκκένωσης:
7.1 Το κανάλι εκφόρτωσης χρησιμοποιείται για να κρατήσει τα εργασιακά κομμάτια μετά την τρύπανση και την κοπή.
7.2 Ο αγωγός εκφόρτωσης αποτελείται από στήριξη αγωγού, κυλίνδρους στήριξης, κύλινδρο κλπ.
7.3 Μετά την τρύπανση και το κούρεμα, τα εργασιακά κομμάτια ωθούνται με το χέρι στην θέση εκφόρτωσης και ελέγχονται με το χέρι από τον κυλίνδρο κλίσης για την εκφόρτωση.

8Υδραυλικό σύστημα:
8.1 Αποτελείται από μονάδα ελέγχου, υδραυλικό σταθμό κίνησης και άλλες βοηθητικές μονάδες.
8.2 Μονάδα ελέγχου: Περιλαμβάνει υδραυλικά εξαρτήματα που ελέγχουν κάθε μηχανή τρύπησης και κοπής, διατάξεις ασφαλείας πίεσης κ.λπ.
8.3 Υδραυλικός σταθμός κίνησης: αποτελείται κυρίως από δεξαμενή ελαίου, κινητήρα, αντλία κ.λπ. και είναι εξοπλισμένος με φίλτρο.
8.4 Μέθοδος ψύξης: ψύξη νερού, θερμοκρασία νερού εισόδουθερμοκρασία ≤ 20°C.
8.5 Εργασιακή πίεση: Υψηλή πίεση 25MPa

9Πνευματικό σύστημα:
9.1 Χρησιμοποιούνται κυρίως για την επιλογή καλούπιων, τη συμπίεση κλπ.
9.2 Απαιτεί συμπιεσμένο αέρα χωρίς σκόνη και χωρίς νερό.

10Ηλεκτρικό σύστημα:
10.1Σύνθεση του ηλεκτρικού συστήματος ελέγχου:
Περιλαμβάνει έναν υπολογιστή οικοδεσπότη, PLC (Programmable Logic Controller), servo drives, συστατικά ανίχνευσης και προστασίας κλπ.
10.2 Λειτουργικές συνθήκες του συστήματος ηλεκτρικού ελέγχου:
Το σύστημα λειτουργεί σε δύο λειτουργίες: χειροκίνητη και αυτόματη.
Στην χειροκίνητη λειτουργία, οι ενέργειες κάθε μεμονωμένου μηχανήματος ελέγχονται με το "inching".
Σε αυτόματη λειτουργία, διάφορες κατηγοριοποιημένες ενέργειες ολοκληρώνονται αυτόματα σύμφωνα με προγραμματισμένες διαδικασίες μηχανικής.

Ο εξοπλισμός αυτός έχει σχεδιαστεί για ευέλικτη επεξεργασία CNC δομικών στοιχείων χάλυβα, συμπεριλαμβανομένων των επιφανειών ιστών από χάλυβα καναλιού, των δύο φλάντζων από γωνιακό χάλυβα και των επίπεδων προφίλ χάλυβα,που μπορούν επίσης να διαμορφωθούν σε καμπυλωτά ή καμάκια σχήματαΕίναι σε θέση να εκτελέσει μια ποικιλία εργασιών σε αυτά τα υλικά, όπως ακριβής σήμανση, ακριβής τρύπηση και υψηλής ποιότητας κοπή,Παροχή ολοκληρωμένων δυνατοτήτων επεξεργασίας σε μία και μοναδική εγκατάστασηΜε την ενσωμάτωση αυτών των ευπροσάρμοστων λειτουργιών, το μηχάνημα εξασφαλίζει την αποτελεσματική και ακριβή κατασκευή των εξαρτημάτων από γωνιακό χάλυβα, επίπεδο χάλυβα και χάλυβα καναλιού,το οποίο το καθιστά κατάλληλο για την παραγωγή εξατομικευμένων δομικών μερών, πρωτότυπα και δείγματα με σταθερή ποιότητα και διαμετρική ακρίβεια.

Είναι σχεδιασμένο για τις εργασίες τρύπησης, σήμανσης και κοπής σε γωνιακό χάλυβα, επίπεδο χάλυβα και χάλυβα καναλιού.Πεντάτρυπες πλάκες σύνδεσης, επίπεδες πλακέτες και παγκάκια που χρησιμοποιούνται σε εξαρτήματα υλικού πύργου ηλεκτρικής ενέργειας.
