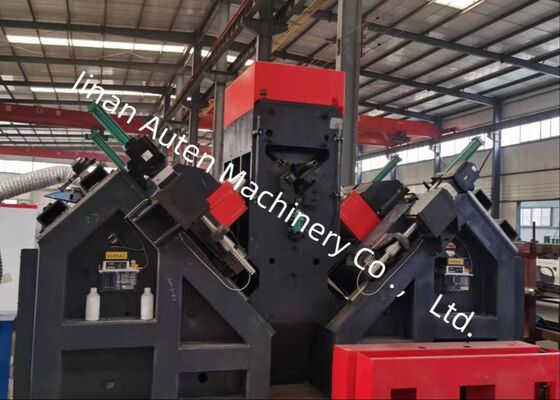

Εξωτερικό σύστημα ψύξης εξοπλισμός σήμανσης τρυπών CNC γωνίας γραμμή 14 × 10 × 19 mm μέγεθος χαρακτήρα

Εξωτερικό σύστημα ψύξης Cnc γωνιακή διάτρηση γραμμή εξοπλισμού σήμανσης 14×10×19mm Μέγεθος χαρακτήρων

Χρήση προϊόντος:

Η γραμμή συναρμολόγησης έχει σχεδιαστεί για τη χάραξη και τη διάτρηση εξαρτημάτων που χρησιμοποιούνται σε πύργους μεταφοράς ηλεκτρικής ενέργειας, κατασκευές τηλεπικοινωνιών και χαλύβδινες κατασκευές

Χαρακτηριστικά δομής προϊόντος:

Ο εξοπλισμός αποτελείται κυρίως από πλευρικό τραπέζι τροφοδοσίας, μηχανισμό αναστροφής, κανάλι οδηγού υλικού, σύστημα χάραξης τρόλεϊ CNC, μονάδα επιγραφής, μονάδα διάτρησης, μονάδα πίεσης, μεταφορέα τελικού προϊόντος, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα ελέγχου και πολλά πρόσθετα εξαρτήματα.

Βασικές Παράμετροι:

Χαρακτηριστικά προϊόντος:

1. Αυτή η γραμμή παραγωγής αποτελείται από έναν πλευρικό μεταφορέα, έναν μεταφορέα αναστροφής, τον μεταφορέα εισαγωγής, το καρότσι τροφοδοσίας CNC, δύο μονάδες διάτρησης, μία μονάδα σήμανσης, έναν αυτόματο μεταφορέα εκκένωσης, μαζί με την αντίστοιχη υδραυλική μονάδα και το ηλεκτρικό σύστημα ψύξης. Χρησιμοποιεί τεχνολογία CNC και σερβοκινητήρες για την τροφοδοσία υλικού, εξασφαλίζοντας υψηλή απόδοση και σταθερή ακρίβεια τεμαχίου.

2. Ένα δομοστοιχείο γεώτρησης εγκαθίσταται σε κάθε πλευρά, με κάθε δομοστοιχείο ικανό να φιλοξενήσει τρία τρυπάνια διαφορετικών διαστάσεων. Η μονάδα διάτρησης επιτρέπει την ελεγχόμενη με CNC κίνηση για τη ρύθμιση των βάθους διάτρησης, διασφαλίζοντας την ακριβή τοποθέτηση των οπών.

3. Η ταχύτητα περιστροφής όλων των αξόνων μπορεί να ρυθμίζεται συνεχώς μέσω ενός μετατροπέα συχνότητας, ενώ οι ρυθμοί τροφοδοσίας είναι απείρως μεταβλητοί μέσω των βαλβίδων ελέγχου ροής. Η μετάβαση μεταξύ ταχείας τροφοδοσίας, τροφοδοσίας εργασίας και ταχείας ανάσυρσης του άξονα είναι πλήρως αυτοματοποιημένη.

4. Η γραμμή γεώτρησης διαθέτει μια ενιαία μονάδα σήμανσης, με θέσεις σήμανσης εύκολα προγραμματιζόμενες εκ των προτέρων. Η σήμανση, η σύσφιξη του τεμαχίου εργασίας και η τροφοδοσία για διάτρηση οδηγούνται από το υδραυλικό σύστημα. Τα κρίσιμα εξαρτήματα προμηθεύονται από αξιόπιστους διεθνείς προμηθευτές. Ενσωματώνεται ένα κυκλοφοριακό σύστημα ψύξης για να παρατείνει τη διάρκεια ζωής των τρυπανιών.

5. Τόσο οι εργασίες σήμανσης όσο και οι εργασίες διάτρησης είναι πλήρως αυτοματοποιημένες. Τα τελικά εξαρτήματα αποφορτίζονται μέσω ενός πνευματικού μηχανισμού ανανέωσης, μειώνοντας τις απαιτήσεις χειρωνακτικής εργασίας και παρέχοντας σημαντικά πλεονεκτήματα σε σύγκριση με ανταγωνιστικούς κατασκευαστές.

6. Το σύστημα ελέγχου αποτελείται από τον κύριο υπολογιστή, μονάδες σερβομηχανισμού, PLC, εξωτερικούς διακόπτες παρακολούθησης και άλλα βασικά εξαρτήματα. Εισάγοντας απλώς τις διαστάσεις του τεμαχίου, δημιουργείται αυτόματα το πρόγραμμα μηχανικής κατεργασίας. Επιπλέον, το πρόγραμμα μπορεί να αποθηκευτεί, να ανακτηθεί, να εμφανιστεί και να μεταδοθεί σύμφωνα με τον αριθμό αναγνώρισης του τεμαχίου εργασίας.

7. Η γραμμή κατεργασίας είναι εξοπλισμένη με μια συσκευή στήριξης και πίεσης για να καλύψει τις απαιτήσεις επεξεργασίας για γωνίες με αυξημένη κάμψη.

Αυτά τα δείγματα περιλαμβάνουν ένα ευρύ φάσμα τυπικών προδιαγραφών και διαμορφώσεων οπών για γωνιακό χάλυβα που χρησιμοποιείται στην κατασκευή πύργων μετάδοσης. Επιτρέπουν στους υποψήφιους χρήστες ή επιθεωρητές να αξιολογήσουν οπτικά τη λειτουργική απόδοση του εξοπλισμού, παρέχοντας σαφείς και απτές αναφορές για να επαληθεύσουν εάν ο εξοπλισμός πληροί τα απαιτούμενα πρότυπα κατασκευής για την παραγωγή πύργων γραμμών μεταφοράς

Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV), όπου οι πύργοι απαιτείται να αντέχουν σε αντίξοες καιρικές συνθήκες και βαριά φορτία, αυτός ο εξοπλισμός είναι απαραίτητος για την επεξεργασία των γωνιακών χαλύβδινων εξαρτημάτων που αποτελούν τις κύριες φέρουσες κατασκευές των πύργων. Εκτελεί εργασίες διάτρησης και σφράγισης στον γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, σταυρούς βραχίονες και άλλα βασικά δομικά στοιχεία, εξασφαλίζοντας ακριβείς διαστάσεις και αξιόπιστη απόδοση σύνδεσης. Κατά συνέπεια, εγγυάται τη μακροπρόθεσμη δομική ακεραιότητα των πύργων μετάδοσης καθ' όλη τη διάρκεια ζωής τους.
