Μοντέλο JNC2020 Cnc Angle Punching Shearing Γραμμή Παραγωγής 32x7x3m Συνολική Διάσταση

Πρότυπο JNC2020 Ηλεκτρονική γραμμή παραγωγής τρυπήματος γωνίας 32x7x3m Συνολική διάσταση

Εισαγωγή του προϊόντος:

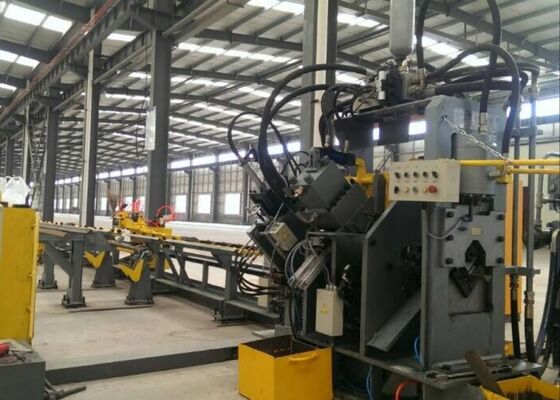

Η γραμμή παραγωγής χάλυβα CNC υψηλής ταχύτητας σειράς JNC για τρύπηση, σήμανση και κοπή αποτελείται κυρίως από μια μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο μεταφορέα,περιστρεφόμενο μεταφορέα, μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, αμαξοστοιχία τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και άλλα εξαρτήματα.Αυτή η γραμμή παραγωγής έχει σχεδιαστεί κυρίως για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας στον τομέα κατασκευής πύργων.Η διαδικασία παραγωγής ελέγχεται πλήρως αριθμητικά, εξασφαλίζοντας φιλική προς τον χρήστη λειτουργία.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Η μηχανή τρύπησης CNC γωνιακού χάλυβα είναι εξοπλισμένη με δύο ή τρεις μονάδες τρύπησης, η καθεμία ικανή να χωρέσει τρία διαφορετικά μεγέθη τρύπησης.Αυτές οι ενότητες τρύπησης διαχειρίζονται με ακρίβεια μέσω αριθμητικού ελέγχου (NC) για να ρυθμίζουν με ακρίβεια τις θέσεις τρύπησηςΤο μηχάνημα υποστηρίζει τόσο την κυκλική όσο και την οβάλ τρύπα τρύπησης.η παραγωγική ικανότητα φτάνει τους 9-10 τόνους κατά τη διάρκεια οκτάωρης βάρδιας.

2Η μονάδα σήμανσης της μηχανής τρύπησης γωνίας CNC περιέχεται σε ένα ανθεκτικό και άκαμπτο πλαίσιο.με ελεύθερη ρύθμιση θέσεων τυποποίησηςΕπιπλέον, υπάρχει διαθέσιμη μέθοδος σήμανσης δίσκου με 10 σειρές, η οποία επιλέγει αυτόματα χαρακτήρες χωρίς χειροκίνητη παρέμβαση, βελτιώνοντας σημαντικά την αποτελεσματικότητα της σήμανσης.

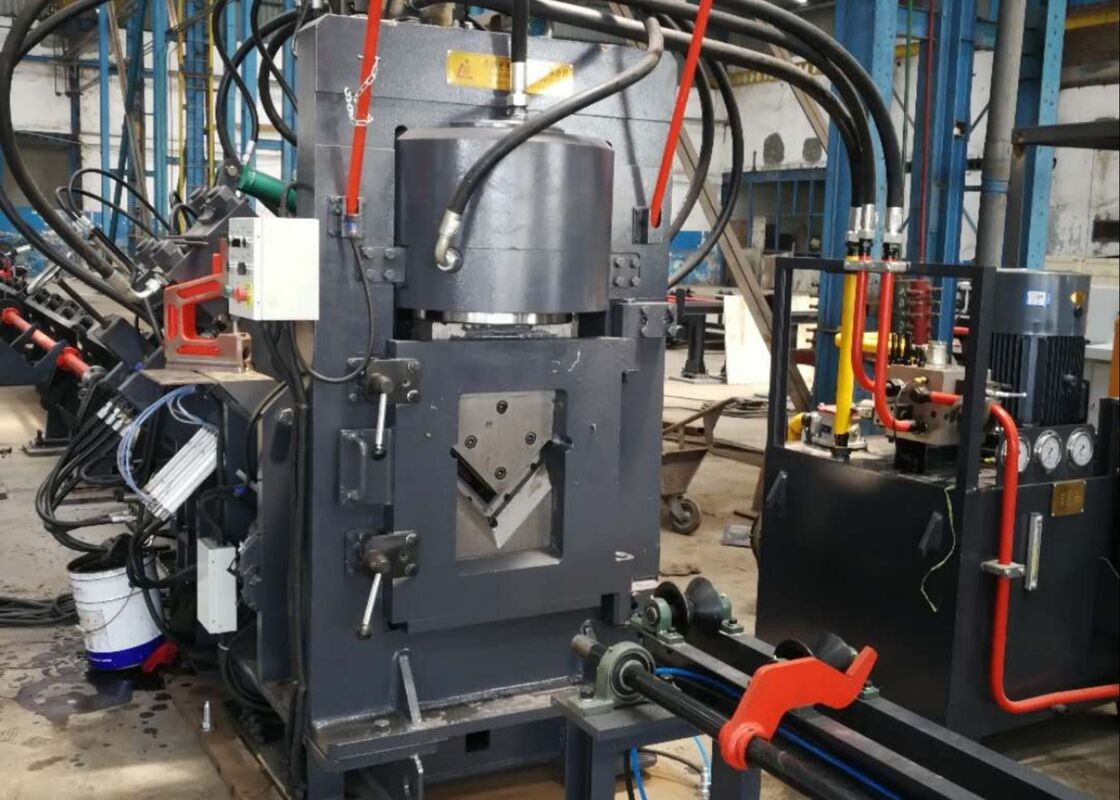

3Η μηχανή κοπής CNC είναι εξοπλισμένη με μια μονάδα κοπής με μία λεπίδα, η οποία χαρακτηρίζεται από την εξαιρετική δύναμη κοπής.που παράγει μια ομαλή και ακριβή επιφάνεια κοπήςΤο περίβλημα της λεπίδας διαθέτει ανοιχτή διάταξη πόρτας, επιτρέποντας την ταχεία και ασφαλή αντικατάσταση της λεπίδας.

4Ο οριζόντιος πίνακας υλικών μεταφέρει αποτελεσματικά τον γωνιακό χάλυβα στο περιστρεφόμενο ράφι υλικών, που τροφοδοτείται από κινητήρα και μειωτήρα.Αυτό το σύστημα διασφαλίζει ότι η γωνιακή χάλυβα είναι σταθερά τοποθετημένη στο μεταφορέα τροφοδοσίας για τις επόμενες εργασίες.

5Το εργασιακό κομμάτι είναι σταθερά σφραγισμένο και μεταφέρεται από μια άμαξα τροφοδοσίας CNC, εξασφαλίζοντας ακριβή τοποθέτηση.με ανατροφοδότηση που παρέχεται από φωτοηλεκτρικό κωδικοποιητή, που λειτουργεί σε σύστημα ελέγχου κλειστού κυκλώματος.

6Η μηχανή τρύπησης και σήμανσης με γωνία από χάλυβα CNC τροφοδοτείται από υδραυλικό σύστημα που τροφοδοτεί τις εργασίες τρύπησης, σήμανσης και κοπής.Διαθέτει υδραυλικό σταθμό υψηλής ταχύτητας με ενσωματωμένο συσσωρευτή, και οι υδραυλικές γραμμές χρησιμοποιούν σιδηροτροχιά τύπου, εξασφαλίζοντας την απόδοση χωρίς διαρροές, επιτρέποντας την εύκολη αντικατάσταση και συντήρηση.Τα κύρια υδραυλικά βαλβίδες προμηθεύονται από το γνωστό εμπορικό σήμα Atos, εξασφαλίζοντας ένα αξιόπιστο και αποτελεσματικό υδραυλικό σύστημα.

7Ο υδραυλικός σταθμός προσφέρει πολλαπλές επιλογές ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης με λάδι.Οι πελάτες μπορούν να επιλέξουν την πλέον κατάλληλη μέθοδο ψύξης σύμφωνα με τις ειδικές λειτουργικές τους απαιτήσεις..

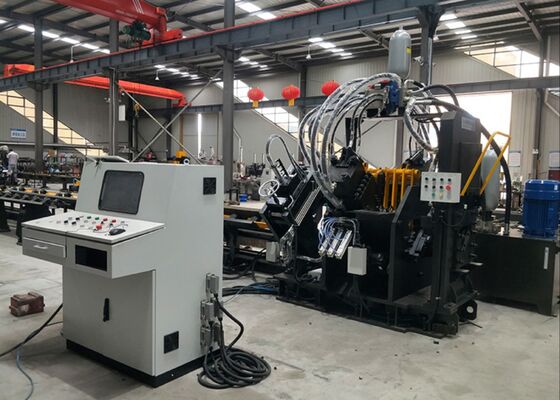

8Το σύστημα ελέγχου αποτελείται κυρίως από έναν υπολογιστή οικοδεσπότη, PLC, κινητήρες servo, εξωτερικούς διακόπτες ανίχνευσης και άλλα βασικά εξαρτήματα.και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίαςΟ υπολογιστής φιλοξενίας διαθέτει μια φιλική προς το χρήστη διεπαφή ανθρώπου-μηχανής, η οποία μπορεί να χρησιμοποιηθεί για την ανάγνωση αρχείων DXF, NC και άλλων μορφών αρχείων που παράγονται από το λογισμικό CAD.παρέχει διαισθητική απεικόνιση και απλή λειτουργίαΥποστηρίζει λειτουργίες όπως η γραφική εμφάνιση του εργαστηρίου, η εκτεταμένη αποθήκευση δεδομένων, η απεικόνιση δεδομένων θέσης και οι ειδοποιήσεις συναγερμού βλάβης.

Τα δείγματα αυτά, τα οποία αντανακλούν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στη βιομηχανία των κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια, τηνκαι χειροτεχνίαΠαρέχουν μια απτή αναφορά για την εκτίμηση των επιδόσεων της μηχανής και της καταλληλότητάς της για συγκεκριμένες απαιτήσεις παραγωγής, διευκολύνοντας έτσι την ενημέρωση, την εκτίμηση και την αξιολόγηση των επιδόσεων.τη λήψη αποφάσεων με βάση τα δεδομένα για τις μελλοντικές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι απαιτούνται να αντέχουν σε σοβαρές καιρικές συνθήκες και σε βαριά φορτία,Ο εξοπλισμός αυτός παίζει κρίσιμο ρόλο στην επεξεργασία των ατσάλινων στοιχείων γωνίας που αποτελούν την κύρια δομή των πύργων.Εκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τρύπησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα του πύργου, τα σταυρωμένα χέρια και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα και ακεραιότητα των πύργων.
