Μοντέλο ADM3635 Μηχανή σήμανσης γωνιακής διάτρησης CNC 200m/min Ταχύτητα κοπής

Μοντέλο ADM3635 Μηχανή σήμανσης γωνιακής διάτρησης CNC 200m/min Ταχύτητα κοπής

Χρήση προϊόντος:

Η γωνιακή γραμμή παραγωγής χάλυβα διάτρησης και σήμανσης CNC είναι ειδικά σχεδιασμένη για διάτρηση και σφράγιση μεγάλου χάλυβα γωνίας υψηλής αντοχής που χρησιμοποιείται σε πύργους γραμμών μεταφοράς. Είναι σε θέση να επεξεργαστεί όλες τις απαιτούμενες οπές στο χάλυβα γωνίας, εξασφαλίζοντας εξαιρετική ποιότητα οπών και ακριβή ακρίβεια θέσης. Επιπλέον, η γραμμή παραγωγής προσφέρει υψηλή λειτουργική απόδοση και ανώτερο επίπεδο αυτοματισμού.

Βασικές παράμετροι:

Χαρακτηριστικά προϊόντος:

1. Προηγμένος αυτοματισμός. Η γραμμή παραγωγής είναι εξοπλισμένη με αυτοματοποιημένο σύστημα φόρτωσης, που περιλαμβάνει οριζόντιο κανάλι τροφοδοσίας και περιστροφική σχάρα φόρτωσης, καθώς και αυτοματοποιημένο σύστημα εκφόρτωσης και μηχανισμό τροφοδοσίας. Όλες οι εργασίες διάτρησης και σφράγισης στον γωνιακό χάλυβα μπορούν να ολοκληρωθούν με ένα μόνο πέρασμα από τη γραμμή παραγωγής. Η όλη διαδικασία δεν απαιτεί χειροκίνητη παρέμβαση, μειώνοντας σημαντικά τις απαιτήσεις εργασίας και ενισχύοντας τη λειτουργική αποτελεσματικότητα.

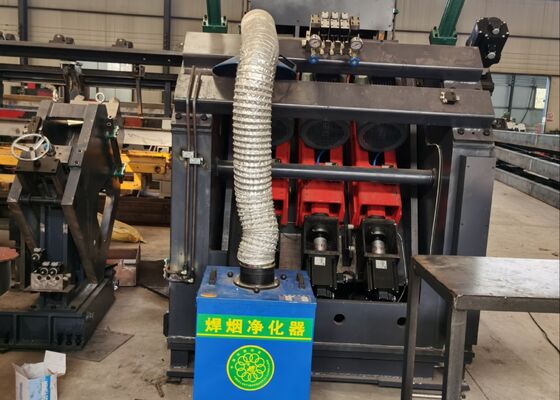

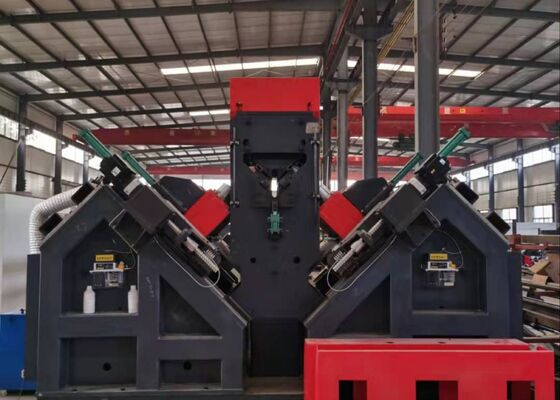

2. Ο άξονας γεώτρησης είναι εξοπλισμένος με έναν άξονα BT40 υψηλής ακρίβειας που προέρχεται από την Ταϊβάν, που διαθέτει εσωτερική παροχή ψυκτικού υγρού για να διασφαλίσει ανώτερη απόδοση και ακρίβεια διάτρησης. Η μονάδα διάτρησης περιλαμβάνει έξι κεφαλές διάτρησης CNC, με τρεις τοποθετημένες σε κάθε πτέρυγα του γωνιακού χάλυβα. Για οπές με ίδιες διαμέτρους και ίσες αποστάσεις από τα πάνω άκρα των γωνιακών χαλύβδινων πτερυγίων, μπορεί να γίνει ταυτόχρονη διάτρηση χρησιμοποιώντας τις αντίστοιχες κεφαλές και στις δύο πλευρές.

3. Το λογισμικό προσφέρει μια δίγλωσση διεπαφή κινεζικών/αγγλικών, παρέχοντας διαισθητική λειτουργία και επιτρέποντας σαφή εμφάνιση των σχεδίων του τεμαχίου εργασίας.

4. Ο προγραμματισμός είναι απλοποιημένος: κατά τη δημιουργία ενός προγράμματος, οι χρήστες χρειάζεται μόνο να εισαγάγουν τις διαστάσεις του τεμαχίου εργασίας, τις διαμέτρους των οπών, την απόσταση των οπών και την ποσότητα. Εναλλακτικά, η άμεση μετατροπή μπορεί να πραγματοποιηθεί χρησιμοποιώντας λογισμικό CAD/CAM lofting. Το σύστημα είναι επίσης συμβατό με αρχεία .NC1 που δημιουργούνται από το λογισμικό TEKLA.

5. Τα κύρια υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα χρησιμοποιούν αξιόπιστα επώνυμα προϊόντα.

6. Ο εξοπλισμός είναι εξοπλισμένος με σύστημα αυτοδιάγνωσης για ανίχνευση βλαβών.

7. Μια μονάδα κοπής είναι διαθέσιμη ως προαιρετική μονάδα, που διαθέτει προηγμένη τεχνολογία κοπής διπλής λεπίδας.

Αυτά τα δείγματα περιλαμβάνουν μια σειρά από τυπικές προδιαγραφές και σχέδια οπών από χάλυβα γωνίας που χρησιμοποιούνται στην κατασκευή πύργων γραμμής μεταφοράς. Επιτρέπουν στους υποψήφιους χρήστες ή επιθεωρητές να παρατηρούν και να αξιολογούν άμεσα τη λειτουργική απόδοση του εξοπλισμού, παρέχοντας συγκεκριμένες και εύχρηστες αναφορές για τον προσδιορισμό του εάν το μηχάνημα ικανοποιεί τις πρακτικές απαιτήσεις παραγωγής της κατασκευής πύργων γραμμής μεταφοράς.

Στην κατασκευή γραμμών μεταφοράς υπερυψηλής τάσης (UHV) -όπου οι πύργοι πρέπει να αντέξουν έντονες καιρικές συνθήκες και σημαντικά φορτία- αυτός ο εξοπλισμός παίζει ζωτικό ρόλο στην επεξεργασία των γωνιακών χαλύβδινων εξαρτημάτων που αποτελούν το κύριο φέρον πλαίσιο των πύργων. Πραγματοποιεί αποτελεσματικά εργασίες διάτρησης και σφράγισης σε γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα κρίσιμα δομικά στοιχεία, εξασφαλίζοντας ακριβή ακρίβεια διαστάσεων και αξιόπιστη ακεραιότητα αρμών. Αυτό, με τη σειρά του, διατηρεί τη συνολική δομική σταθερότητα και μακροζωία των πύργων μετάδοσης σε όλη τη διάρκεια ζωής τους.
