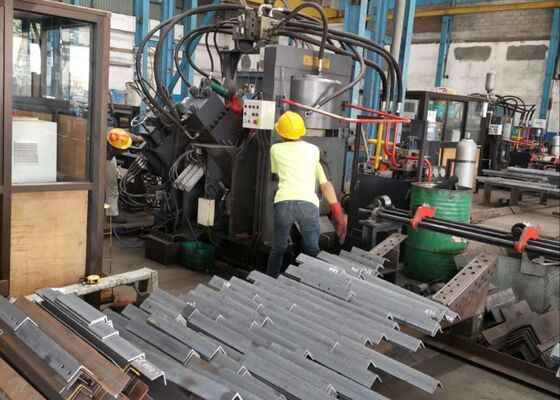

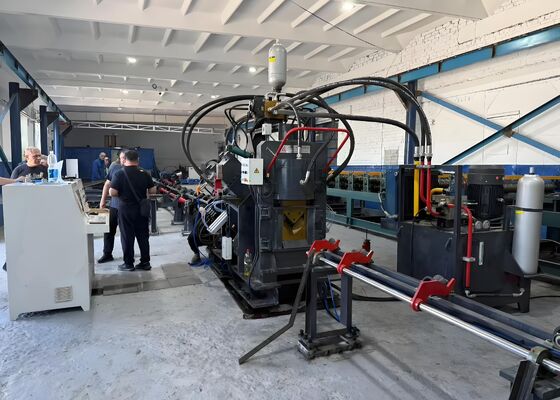

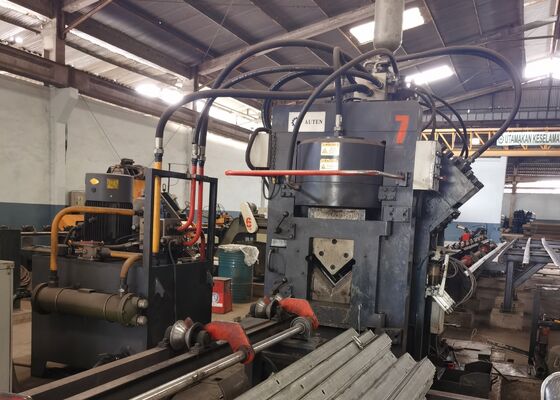

Τεχνική μηχανή τρύπησης γωνίας CNC για την εξορθολογική παραγωγή χάλυβα

Τεχνική μηχανή τρύπησης γωνίας CNC για την εξορθολογική παραγωγή χάλυβα

Εισαγωγή του προϊόντος:

Η γραμμή παραγωγής χάλυβα CNC υψηλής ταχύτητας σειράς JNC για τρύπηση, σήμανση και κοπή αποτελείται κυρίως από μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο μεταφορέα,περιστρεφόμενο μεταφορέα, μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα, πνευματικό σύστημα και πρόσθετα βοηθητικά εξαρτήματα.Αυτή η γραμμή παραγωγής είναι ειδικά σχεδιασμένη για την αυτοματοποιημένη επεξεργασία του γωνιακού χάλυβα στη βιομηχανία κατασκευής πύργωνΟλόκληρη η διαδικασία παραγωγής διέπεται πλήρως από αριθμητικό έλεγχο, εξασφαλίζοντας διαισθητική λειτουργία.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Η μηχανή τρύπησης CNC γωνιακού χάλυβα είναι εξοπλισμένη με δύο ή τρεις μονάδες τρύπησης, η καθεμία ικανή να χωρέσει τρία διαφορετικά μεγέθη τρύπησης.Αυτές οι μονάδες τρύπησης ελέγχονται με ακρίβεια μέσω αριθμητικού ελέγχου (NC) για να εξασφαλιστεί η ακριβής τοποθέτηση κατά τη διάρκεια των εργασιών τρύπησηςΤο μηχάνημα είναι ικανό να εκτελέσει τόσο κυκλική όσο και οβάλ τρύπα τρύπησης.η παραγωγή μπορεί να φθάσει τους 9-10 τόνους σε μια βάρδια 8 ωρών.

2Το σύστημα σήμανσης αποτελείται από τέσσερα σετ κασετών, τα οποία μπορούν να επιλεγούν μέσω προγραμματισμού,με πλήρως ρυθμιζόμενες θέσεις τυποποίησηςΕπιπλέον, υπάρχει διαθέσιμη μέθοδος σήμανσης δίσκου 10 γραμμών, η οποία επιλέγει αυτόματα χαρακτήρες χωρίς χειροκίνητη παρέμβαση, βελτιώνοντας σημαντικά την αποτελεσματικότητα της σήμανσης.

3Η μηχανή κοπής CNC είναι εξοπλισμένη με μονάδα κοπής με μία λεπίδα, η οποία αναγνωρίζεται για την ανώτερη δύναμη κοπής της.παρέχοντας μια ομαλή και πολύ ακριβή επιφάνεια κοπήςΤο περίβλημα της λεπίδας διαθέτει ανοιχτή πόρτα, που διευκολύνει την ταχεία και ασφαλή αντικατάσταση της λεπίδας.

4Ο οριζόντιος πίνακας υλικών μεταφέρει αποτελεσματικά τον γωνιακό χάλυβα στο περιστρεφόμενο ράφι υλικών, που τροφοδοτείται από κινητήρα και μειωτήρα.Αυτό το σύστημα διασφαλίζει ότι ο γωνιακός χάλυβας είναι σταθερά τοποθετημένη στο μεταφορέα τροφοδοσίας για την επακόλουθη επεξεργασία.

5Το εργασιακό κομμάτι είναι σταθερά σφραγισμένο και μεταφέρεται από μια άμαξα τροφοδοσίας CNC, η οποία εγγυάται ακριβή τοποθέτηση.με ανατροφοδότηση που παρέχεται από φωτοηλεκτρικό κωδικοποιητή, που λειτουργεί με σύστημα ελέγχου κλειστού κυκλώματος.

6Η μηχανή τρύπησης και σήμανσης με γωνία από χάλυβα CNC τροφοδοτείται από υδραυλικό σύστημα που οδηγεί τις εργασίες τρύπησης, σήμανσης και κοπής.Είναι εξοπλισμένο με υδραυλικό σταθμό υψηλής ταχύτητας με ενσωματωμένο συσσωρευτή, και οι υδραυλικές γραμμές χρησιμοποιούν σιδηροτροχιές τύπου σιδηροτροχιών, διασφαλίζοντας την απόδοση χωρίς διαρροές, επιτρέποντας παράλληλα την εύκολη αντικατάσταση και συντήρηση.Τα κύρια υδραυλικά βαλβίδες προέρχονται από την αξιόπιστη μάρκα Atos, παρέχοντας ένα αξιόπιστο και αποτελεσματικό υδραυλικό σύστημα.

7Ο υδραυλικός σταθμός προσφέρει πολλαπλές επιλογές ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα ή ψύξης με λάδι.Οι πελάτες μπορούν να επιλέγουν την πλέον κατάλληλη μέθοδο ψύξης με βάση τις ειδικές λειτουργικές τους απαιτήσεις..

8Το σύστημα ελέγχου αποτελείται κυρίως από έναν υπολογιστή οικοδεσπότη, PLC, κινητήρες servo, εξωτερικούς διακόπτες ανίχνευσης και άλλα βασικά εξαρτήματα.και το σύστημα δημιουργεί αυτόματα το αντίστοιχο πρόγραμμα μηχανικήςΥποστηρίζει επίσης την ανάγνωση DXF, NC και άλλων μορφών αρχείων που παράγονται από λογισμικό CAD. Ο υπολογιστής υποδοχής διαθέτει μια διαισθητική διεπαφή ανθρώπου-μηχανής, παρέχοντας σαφή οπτικοποίηση και εύκολη λειτουργία..Προσφέρει δυνατότητες όπως η γραφική εμφάνιση του εργαστηρίου, η ολοκληρωμένη αποθήκευση δεδομένων, η απεικόνιση δεδομένων θέσης και οι ειδοποιήσεις συναγερμού βλάβης.

Τα δείγματα αυτά, τα οποία αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τις τυπικές συνθήκες επεξεργασίας στον κλάδο των κεκλιμένων πύργων χάλυβα, επιτρέπουν στους χρήστες να αξιολογούν άμεσα την ποιότητα επεξεργασίας του εξοπλισμού.ακρίβειαΗ εκτίμηση των επιδόσεων της μηχανής και της καταλληλότητάς της για τις ειδικές απαιτήσεις παραγωγής,λήψη αποφάσεων με βάση τα δεδομένα για πιθανές εφαρμογές.

Στην κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σημαντικά φορτία,Ο εξοπλισμός αυτός διαδραματίζει ζωτικό ρόλο στην επεξεργασία των ατσάλινων στοιχείων γωνίας που αποτελούν το κύριο πλαίσιο των πύργων.- Εκτελεί αποτελεσματικά τις επεξεργασίες τρύπησης και τρύπησης στο γωνιακό χάλυβα που χρησιμοποιείται για τα σώματα πύργου, σταυρωμένα χέρια και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και ασφαλών συνδέσεων που διατηρούν τη συνολική σταθερότητα και δομική ακεραιότητα των πύργων.
