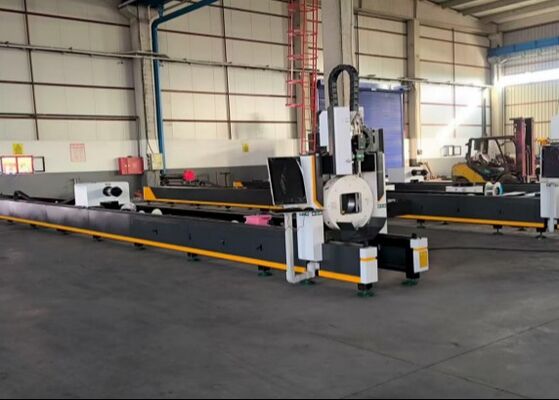

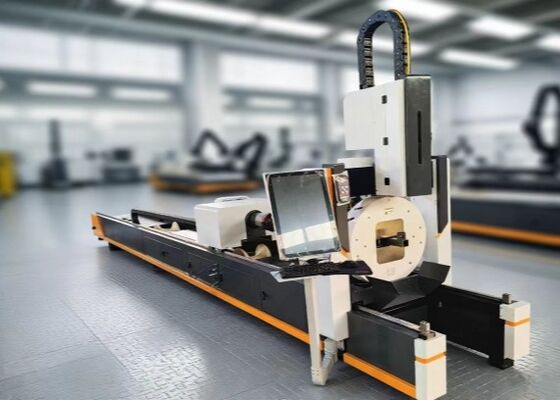

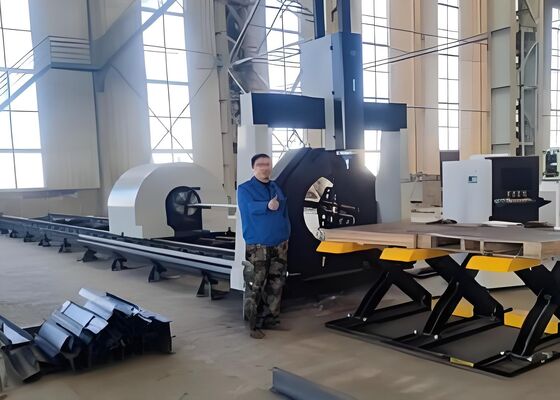

300mm X Άξονας Δρόμος CNC Laser Tube Cutting Machine Line ≤30mm Διάστημα προσαρμοσμένο

300mm X Άξονας Δρόμος CNC Laser Tube Cutting Machine Line ≤30mm Διάστημα προσαρμοσμένο

Εισαγωγή του προϊόντος:

Το σύστημα κοπής σωλήνων λέιζερ είναι ειδικά σχεδιασμένο για την επεξεργασία ενός ευρέος φάσματος σωλήνων και υλικών σωλήνων, συμπεριλαμβανομένων των τυποποιημένων σωλήνων χάλυβα άνθρακα, σωλήνων ανοξείδωτου χάλυβα,σωλήνες από κράμα αλουμινίουΠαρέχει κοπή υψηλής ακρίβειας με ομαλές άκρες, χωρίς σπασμούς, εξασφαλίζοντας ελάχιστη θερμική παραμόρφωση και εξαιρετική ακρίβεια διαστάσεων.Η πλατφόρμα μπορεί να χωρέσει περίπλοκα σχέδια κοπής, όπως γωνιακές κοπές, εγκοπές και διατριβές, καθιστώντας το εξαιρετικά προσαρμόσιμο για εφαρμογές στη μεταλλική κατασκευή, τη δομική κατασκευή και τη βιομηχανική κατασκευή.Χρησιμοποίηση προηγμένης τεχνολογίας λέιζερ, το σύστημα επιτρέπει την αποτελεσματική, αυτοματοποιημένη λειτουργία, παρέχοντας παράλληλα σταθερή ποιότητα σε διάφορα υλικά και πάχους.

Τεχνικές παραμέτρους προϊόντος

1.2Κύρια σύνθεση του προϊόντος

Τα κύρια συστατικά της μηχανής κοπής σωλήνων οπτικών ινών είναι: κινητήρας μηχανής, σύστημα ελέγχου, λέιζερ, ψυγείο κλπ.

1.3Μηχανικό εργαλείου κύριο μέρος κινητήρα

Το βασικό στοιχείο της μηχανής εργαλείου αποτελεί το κύριο τμήμα της μηχανής κοπής σωλήνων οπτικών ινών, με τη λειτουργία κοπής και την ακρίβεια να επιτυγχάνονται μέσω της κύριας μονάδας.Η κύρια μονάδα αποτελείται από το κρεβάτι, εμπρόσθιο, πίσω, δέσμη και συναρμολόγηση του άξονα X, συναρμολόγηση του άξονα Z, κεφαλή λέιζερ, μηχανισμός υποστήριξης τροχού μεταβλητού διαμέτρου, βοηθητικά συστήματα (συμπεριλαμβανομένων των κυκλωμάτων λιπαντικής, πνευματικής και υδατικής),ηλεκτρικό ντουλάπι ελέγχου, οθόνη οθόνης και πίνακα χειρισμού.

1.4 Ηλεκτρικό σύστημα ελέγχου

Το ηλεκτρικό σύστημα ελέγχου της μηχανής κοπής σωλήνων οπτικών ινών διαδραματίζει καθοριστικό ρόλο στην εξασφάλιση της ακριβούς εκτέλεσης διαφόρων προτύπων κοπής.Το σύστημα αυτό αποτελείται κυρίως από σύστημα αριθμητικού ελέγχου (CNC) και ηλεκτρικό υποσύστημα χαμηλής τάσης.

Το σύστημα CNC της μηχανής είναι εξοπλισμένο με μια υψηλής απόδοσης πλατφόρμα ελέγχου βασισμένη στο λειτουργικό περιβάλλον Windows.φιλική προς το χρήστη λειτουργία, άριστη δυναμική απόδοση και υψηλή ικανότητα φόρτωσης.

1.5 Ηλεκτρικό σύστημα χαμηλής τάσης

Το ηλεκτρικό υποσύστημα χαμηλής τάσης στεγάζεται στο ηλεκτρικό θάλαμο ελέγχου και χρησιμεύει ως διεπαφή για τον συνολικό έλεγχο της μηχανής.Όλα τα κρίσιμα ηλεκτρικά εξαρτήματα προέρχονται από αξιόπιστους εγχώριους και διεθνείς κατασκευαστές για να εξασφαλιστεί η σταθερότητα της λειτουργίας.Οι κινητήρες κίνησης είναι AC servo κινητήρες, οι οποίοι τροφοδοτούν τον άξονα X και τον άξονα Y του μηχανήματος, προσφέροντας ανώτερη επιτάχυνση και γρήγορη απόκριση.που λειτουργεί ως άξονας τροφοδοσίας για την κεφαλή κοπής, τροφοδοτείται από έναν κινητήρα κυμαινόμενου ρεύματος (AC servo motor) με φρένο στάθμευσης, παρέχοντας εξαιρετική δυναμική απόκριση και συμβατότητα τόσο με τον έλεγχο παρακολούθησης όσο και με τον έλεγχο NC.

2Δομή, λειτουργία και αρχή λειτουργίας των κύριων συστατικών ή λειτουργικών μονάδων

2.1 Συνδυασμός κρεβατιού

Το συγκρότημα κρεβατιού επιτυγχάνει αλληλοκίνηση στον άξονα Y μέσω του κυλινδρικού κινητήρα AC που ελέγχεται από CNC που οδηγεί το ράφι ταχυτήτων, επιτρέποντας την ταχεία κίνηση.Τόσο το Y-άξονα ράκι και γραμμικές γραμμές καθοδήγησης χρησιμοποιούν υψηλής ακρίβειας εξαρτήματα για να εξασφαλιστεί ακριβής μετάδοσηΓια την προστασία της λειτουργίας της μηχανής, έχουν εγκατασταθεί διακόπτες ορίου στο τέλος της διαδρομής και μηχανική συσκευή σκληρού ορίου.Η κύρια μονάδα είναι εξοπλισμένη με αυτόματο σύστημα λίπανσης για τα κινούμενα μέρη του κρεβατιού, εξασφαλίζοντας την ομαλή λειτουργία και παρατείνοντας τη διάρκεια ζωής των σιδηροδρόμων καθοδήγησης, των γρανάζων και των ράφων.

2.2 Διασταυρούμενες δέσμες και συναρμολογήσεις στον άξονα Χ και στον άξονα Ζ

Η δέσμη υποβάλλεται σε αναψύκωση με ελάφρυνση των πιέσεων, ακολουθούμενη από επεξεργασία δονήσεων μετά από ακατέργαστη επεξεργασία για να εξασφαλιστεί η ακαμψία και η σταθερότητα των κινούμενων στοιχείων της κεφαλής λέιζερ.Ο άξονας X και ο άξονας Z κινούνται από μονάδες υψηλής ακρίβειαςΚατά τη διάρκεια της κίνησης, οι διακόπτες ορίου ρυθμίζουν το εύρος οδήγησης, ενώ στις δύο άκρες είναι εγκατεστημένες ελαστικές μηχανικές στάσεις για την εγγύηση της ασφαλούς λειτουργίας του συστήματος.

Η συγκρότηση του άξονα Z διευκολύνει κυρίως την κατακόρυφη κίνηση της κεφαλής λέιζερ.Μετακινώντας έτσι την πλατφόρμα του άξονα Z προς τα πάνω και προς τα κάτωΟι διακόπτες εγγύτητας εγκαθίστανται τόσο στα ανώτερα όσο και στα κατώτερα όρια οδικής κίνησης για να εξασφαλιστεί η ασφάλεια, η αξιοπιστία και η ακρίβεια της κίνησης.

Ειδικά σχεδιασμένο για την κοπή διαφόρων υλικών σωλήνων, ο εξοπλισμός αυτός είναι κατάλληλος για τυποποιημένους σωλήνες χάλυβα άνθρακα, σωλήνες ανοξείδωτου χάλυβα, σωλήνες κράματος αλουμινίου και σωλήνες χαλκού.Παρέχει ακριβείς και καθαρές κοπές σε αυτά τα υλικά, διατηρώντας παράλληλα την ποιότητα της επιφάνειας και τη δομική ακεραιότητα των σωλήνωνΗ προσαρμοστικότητα αυτή το καθιστά εξαιρετικά κατάλληλο για εφαρμογές στη μεταλλική κατασκευή, την κατασκευή και τη βιομηχανική κατασκευή όπου επεξεργάζονται πολλαπλούς τύπους σωλήνων.
