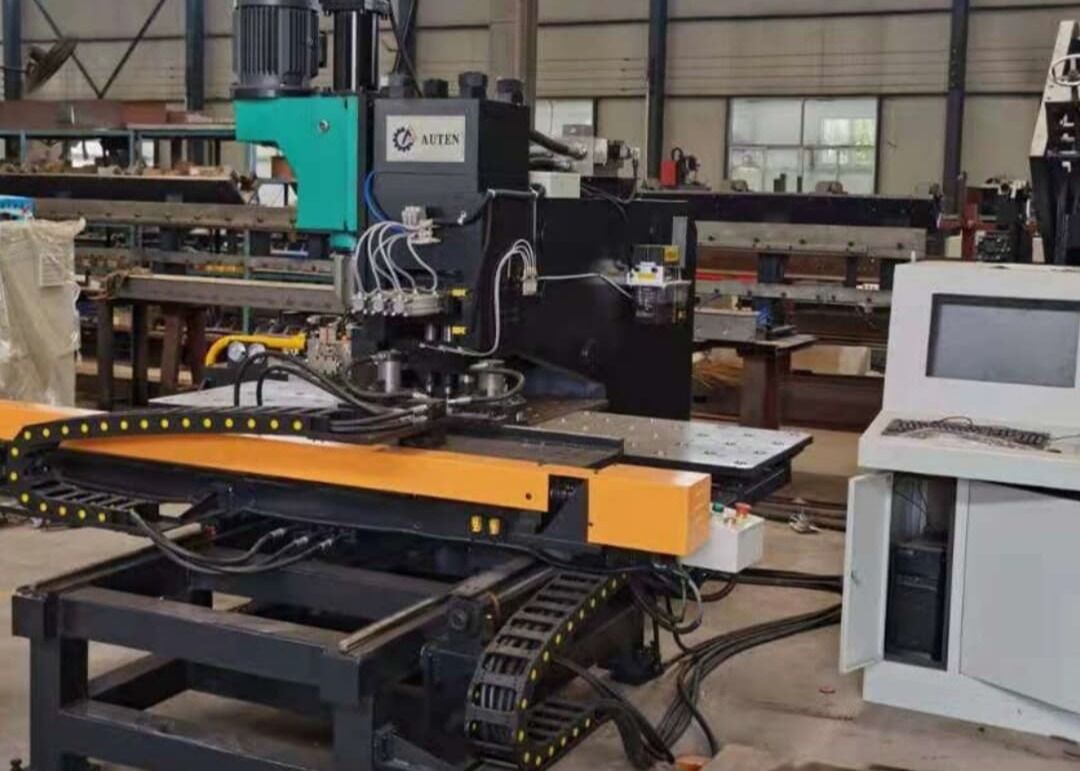

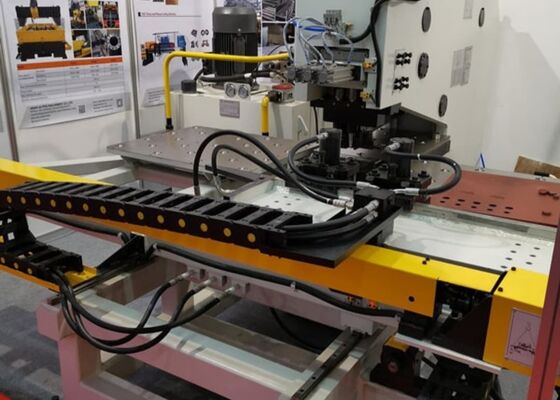

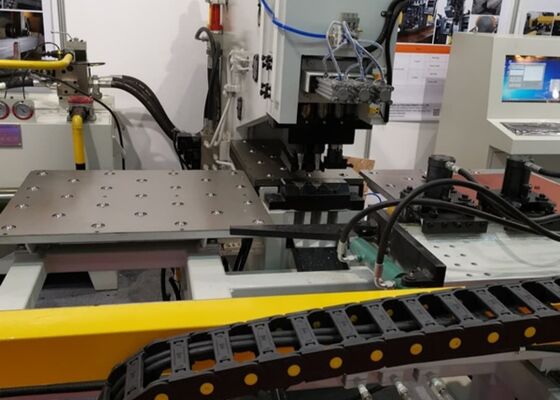

CNC Συνδετικές Πλάκες Διάτρησης Μηχανή Γέφυρας Γωνίας Χάλυβας Βιομηχανίες Χρήση
Εφαρμοστέος κλάδος:
Το μηχάνημα που χρησιμοποιείται για διάτρηση υψηλής απόδοσης στις συνδετικές πλάκες που χρησιμοποιείται ευρέως σε βιομηχανίες γεφυρών, γωνιακού χάλυβα και χαλύβδινων κατασκευών κ.λπ.
Προδιαγραφές:
| Μοντέλο |
BNC100 |
| Μέγιστο μέγεθος τεμαχίου εργασίας (mm) |
1500*800 |
| Μέγ. διάμετρος διάτρησης (mm) |
Φ26 |
| Μέγ. διάμετρος διάτρησης (mm) |
/ |
| Κώνος ατράκτου διάτρησης |
/ |
| Πάχος πλάκας (mm) |
Γροθιά |
5～25 (Q235) |
| Γεώτρηση |
/ |
| Δύναμη διάτρησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχ. απόσταση μεταξύ οπής και άκρης πλάκας (mm) |
Γροθιά |
25 |
| Γεώτρηση |
/ |
| Μέγεθος χαρακτήρων (mm) |
14*10*19 |
| Ποσ. χαρακτήρα |
12 |
| Die-σταθμοί |
3 |
| Ταχύτητα τροφοδοσίας γεώτρησης (mm/min) |
/ |
| Διαδρομή ατράκτου διάτρησης (mm) |
/ |
| Ταχύτητα περιστροφής του άξονα διάτρησης (r/min) |
/ |
| Λειτουργία προγραμματισμού |
Προγραμματισμός εντολών, Auto CAD σχέδιο ή λογισμικό διάταξης |
| Συνολικές διαστάσεις Μ*Π*Υ (m) |
3,2*3*1,9 |
Χαρακτηριστικά δομής:
1. Το πλαίσιο της μηχανής υιοθετεί μια δομή συγκολλημένης χαλύβδινης πλάκας τύπου C, προσφέροντας εξαιρετική ακαμψία και ευρύχωρο χώρο λειτουργίας.
2. Το μηχάνημα είναι εξοπλισμένο με τρεις σταθμούς επεξεργασίας (συμπεριλαμβανομένου ενός σταθμού σήμανσης), με αυτόματη εναλλαγή σταθμού για ενίσχυση της λειτουργικής απόδοσης.
3. Το σύστημα σύσφιξης έχει σχεδιαστεί για να δέχεται τεμάχια εργασίας διαφορετικού πάχους. Σε συνδυασμό με ένα μπλοκ τοποθέτησης μηδενικής αναφοράς, το τεμάχιο εργασίας στηρίζεται σε ένα τραπέζι εργασίας μεταφοράς μπάλας για ομαλό χειρισμό και ακριβή τοποθέτηση.
4. Ο άξονας Χ και ο άξονας Υ οδηγούνται από σερβοκινητήρες, σφαιρικές βίδες και γραμμικούς οδηγούς ακριβείας. Ένα σύστημα ελέγχου CNC διπλού άξονα εξασφαλίζει ακριβή τοποθέτηση και ακριβείς λειτουργίες διάτρησης.
5. Ολόκληρη η διαδικασία κατεργασίας είναι πλήρως αυτοματοποιημένη. Οι χειριστές χρειάζεται μόνο να εισάγουν το σχέδιο του τεμαχίου εργασίας στο σύστημα ελέγχου, απλοποιώντας σημαντικά τη λειτουργία και βελτιώνοντας την παραγωγικότητα.
Καθέκαστα:
1. Ανοικτή δομή σε σχήμα C: Το μηχάνημα διαθέτει ανοιχτό σχεδιασμό τύπου C, παρέχοντας άφθονο χώρο για άνετη λειτουργία και βελτιωμένη προσβασιμότητα.
2. Συγκολλημένη κατασκευή εξ ολοκλήρου από χάλυβα: Το πλαίσιο, η βάση και το τραπέζι εργασίας κατασκευάζονται εξ ολοκλήρου από συγκολλημένες χαλύβδινες πλάκες, οι οποίες υφίστανται επεξεργασία γήρανσης ανακούφισης από την πίεση για να εξασφαλίσουν υψηλή αντοχή, εξαιρετική ακαμψία και μακροχρόνια αντοχή.
3. Τέσσερις θέσεις εργαλείων: Το μηχάνημα είναι εξοπλισμένο με τέσσερις τυπικούς σταθμούς εργαλείων—δύο για διάτρηση, μία για διάτρηση και μία για σήμανση. Οι αλλαγές θέσης εργαλείου εκτελούνται αυτόματα για αποτελεσματική λειτουργία.
4. Σύστημα σύσφιξης: Το μηχάνημα είναι εξοπλισμένο με δύο υδραυλικές μονάδες σύσφιξης για ασφαλή συγκράτηση των χαλύβδινων πλακών στο τραπέζι εργασίας. Το σύστημα έχει σχεδιαστεί για να δέχεται τεμάχια εργασίας διαφόρων μεγεθών και πάχους. Σε συνδυασμό με μπλοκ τοποθέτησης αναφοράς και τραπέζι εργασίας μεταφοράς μπάλας, εξασφαλίζει ακριβή τοποθέτηση και ομαλό χειρισμό υλικού.
5. Κινητό τραπέζι εργασίας: Η κίνηση του τραπεζιού καθοδηγείται από σερβοκινητήρες και σφαιρικές βίδες ακριβείας, που επιτρέπουν την ακριβή και σταθερή τοποθέτηση της πλάκας. Κατά τη μηχανική κατεργασία, δύο υδραυλικοί σφιγκτήρες συγκρατούν με ασφάλεια το τεμάχιο εργασίας για να διατηρήσουν την ακρίβεια επεξεργασίας και τη λειτουργική σταθερότητα.
6. Κίνηση άξονα X και Y: Οι άξονες X και Y οδηγούνται από δύο ζεύγη γραμμικών οδηγών κύλισης υψηλής χωρητικότητας και στις δύο πλευρές, μαζί με σφαιρικές βίδες ακριβείας και σερβοκινητήρες AC υψηλής αδράνειας, εξασφαλίζοντας εξαιρετική ακρίβεια τοποθέτησης και ομαλό έλεγχο της κίνησης.
7. Σύστημα λίπανσης τύπου push: Το μηχάνημα είναι εξοπλισμένο με σύστημα χειροκίνητης λίπανσης τόσο για τους γραμμικούς οδηγούς όσο και για τις σφαιρικές βίδες, εξασφαλίζοντας συνεπή συντήρηση και μακροπρόθεσμη λειτουργική αξιοπιστία.
8. Διαμόρφωση: Όλα τα κρίσιμα υδραυλικά και ηλεκτρικά εξαρτήματα αυτού του μηχανήματος εισάγονται από διεθνώς αναγνωρισμένους κατασκευαστές, παρέχοντας ανώτερη ποιότητα, υψηλή αξιοπιστία, χαμηλά ποσοστά αστοχίας και εκτεταμένη διάρκεια ζωής.
Λεπτομέρειες μηχανήματος:
Αυτό το προηγμένο σύστημα μεταλλουργίας έχει σχεδιαστεί ειδικά για να εκτελεί εργασίες διάτρησης, σήμανσης και διάτρησης σε χαλύβδινες πλάκες για τη βιομηχανία κατασκευής χαλύβδινων πύργων. Εξασφαλίζει ανώτερη ακρίβεια κατεργασίας, πληρώντας αυστηρές απαιτήσεις ανοχής και υψηλά πρότυπα φινιρίσματος επιφανειών. Πέρα από τον τομέα των χαλύβδινων πύργων, αυτός ο ευέλικτος εξοπλισμός παρέχει αξιόπιστες δυνατότητες διάτρησης, διάτρησης και σήμανσης για μεταλλικές πλάκες σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Παρέχει σταθερά υψηλή λειτουργική απόδοση και ακριβή επεξεργασία για όλους τους τύπους μεταλλικών τεμαχίων, βελτιστοποιώντας έτσι τη ροή εργασίας και βελτιώνοντας την ποιότητα των προϊόντων σε διαφορετικά περιβάλλοντα παραγωγής.
