14x10x19mm Μέγεθος χαρακτήρα CNC Πολυλειτουργική μηχανή κατασκευής χάλυβα γωνίας 32x7x3m Μέγεθος

14x10x19mm Μέγεθος χαρακτήρα CNC Πολυλειτουργική μηχανή κατασκευής χάλυβα γωνίας 32x7x3m Μέγεθος

Εισαγωγή του προϊόντος:

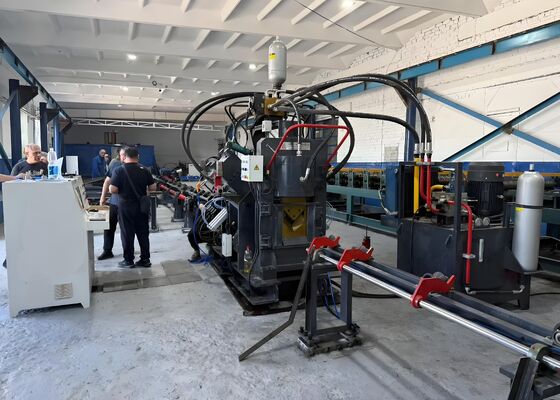

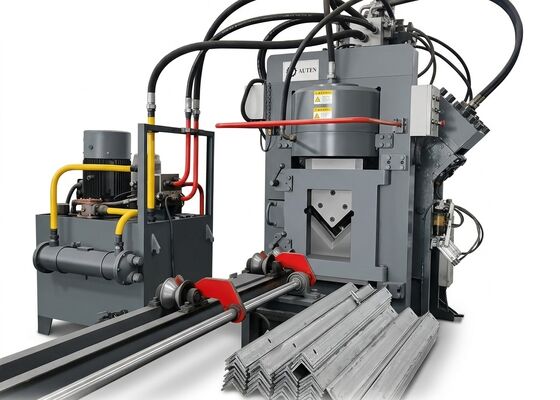

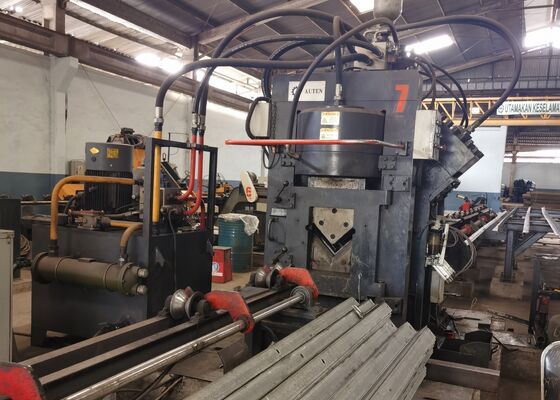

Η γραμμή παραγωγής χάλυβα CNC υψηλής ταχύτητας σειράς JNC ενσωματώνει τις διαδικασίες τρύπησης, σήμανσης και κοπής, που αποτελείται από μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο σύστημα μεταφοράς,περιστρεφόμενο σύστημα μεταφοράς, μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα ελέγχου, πνευματικό σύστημα και άλλες βοηθητικές συσκευές.Ειδικά σχεδιασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας για την κατασκευή πύργων ηλεκτροπαραγωγήςΤο εξοπλισμό διαθέτει διαισθητική λειτουργία και υποστηρίζει αυτοματοποιημένη, υψηλής ακρίβειας,Πολλαπλή προδιαγραφή και παραγωγή σε παρτίδες τεμαχίων σιδήρου γωνίας.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Ο εξοπλισμός τρύπησης CNC γωνιακού χάλυβα είναι διαμορφωμένος με δύο έως τρεις σταθμούς τρύπησης, και κάθε σταθμός είναι συμβατός με τρεις διαφορετικές προδιαγραφές διαφάνειας τρύπησης.Όλοι οι σταθμοί τρύπησης υιοθετούν πλήρη CNC προγραμματιζόμενο έλεγχο για να εξασφαλιστεί συνεπής και ακριβής τοποθέτηση κατά τη διάρκεια ολόκληρης της διαδικασίας τρύπησηςΤο μηχάνημα είναι ικανό να επεξεργάζεται στρογγυλές τρύπες και τρύπες με τρύπες για να ανταποκρίνεται σε διάφορες απαιτήσεις επεξεργασίας.ο εξοπλισμός παρέχει σημαντικά αυξημένη παραγωγική απόδοσηΚατά την επεξεργασία χάλυβα γωνίας 50×50×4 mm, η ημερήσια παραγωγική ικανότητα μπορεί να φθάσει τους 9 έως 10 τόνους ανά 8-ωρη βάρδια εργασίας.

2Η μονάδα σήμανσης της μηχανής επεξεργασίας γωνιακού χάλυβα CNC είναι τοποθετημένη σε μια δομή ενσωματωμένου πλαισίου υψηλής ακαμψίας.που υποστηρίζουν την αυτόματη εναλλαγή με βάση το πρόγραμμα και την πλήρη ρύθμιση των θέσεων χαρακτήρωνΕπιπλέον, ο εξοπλισμός υιοθετεί μηχανισμό σήμανσης με περιστρεφόμενο δίσκο 10 σταθμών, ο οποίος πραγματοποιεί πλήρως αυτόματη επιλογή χαρακτήρων χωρίς χειροκίνητη παρέμβαση.που βελτιώνει αποτελεσματικά την αποτελεσματικότητα της σήμανσης και τη συνολική λειτουργική παραγωγικότητα.

3Η μονάδα κοπής CNC ατσάλινης γωνίας υιοθετεί μια δομή κοπής με μία λεπίδα με ανώτερη απόδοση κοπής.Η διαδικασία κοπής επιτυγχάνει μηδενική απώλεια υλικού, παρέχοντας ομαλές επιφάνειες κοπής και υψηλή διαμετρική ακρίβειαΤο σύνολο λεπίδων είναι σχεδιασμένο με ανοιχτή δομή πόρτας πρόσβασης, διευκολύνοντας την ασφαλή, βολική και γρήγορη αντικατάσταση της λεπίδας και την καθημερινή συντήρηση.

4Η εγκάρσια πλατφόρμα μεταφοράς υιοθετεί τη διαμόρφωση κίνησης κινητήρα και κιβωτίου ταχυτήτων για τη σταθερή μεταφορά τμημάτων εργασίας από γωνιακό χάλυβα στο περιστρεφόμενο πλαίσιο μεταφοράς.Ο σχεδιασμός αυτός της δομής εξασφαλίζει σταθερή τοποθέτηση του εργαστηρίου στο μεταφορέα τροφοδοσίας και εγγυάται συνεχή και σταθερή λειτουργία των επακόλουθων διαδικασιών παραγωγής..

5Τα εργασιακά κομμάτια είναι σταθερά σφιχτά και μεταφέρονται με ακρίβεια από το φορτηγό τροφοδοσίας CNC για τη διατήρηση ακριβούς θέσης σε όλες τις διαδικασίες επεξεργασίας.Η τροφοδοτική άμαξα τροφοδοτείται από έναν υψηλής απόδοσης σεροκινητήρα και είναι εξοπλισμένη με συσκευή ανατροφοδότησης φωτοηλεκτρικού κωδικοποιητή, σχηματίζοντας ένα πλήρες σύστημα ελέγχου κλειστού κυκλώματος για να εξασφαλιστεί υψηλή ακρίβεια τροφοδοσίας και θέσης.

6Ο εξοπλισμός τρύπησης και σήμανσης CNC ατσάλινης γωνίας υιοθετεί υδραυλική κίνηση για την ολοκλήρωση των εργασιών τρύπησης, σήμανσης και κοπής.Είναι εξοπλισμένη με υδραυλική μονάδα ισχύος υψηλής απόδοσης που είναι ενσωματωμένη με συσσωρευτή αποθήκευσης ενέργειας.Όλοι οι υδραυλικοί αγωγοί υιοθετούν εξαρτήματα σύνδεσης τύπου σιδηροτροχίου, τα οποία διαθέτουν αξιόπιστες επιδόσεις σφράγισης και βολική αποσυναρμολόγηση για συντήρηση και αντικατάσταση.Οι πυρήνες των υδραυλικών αντλιών προμηθεύονται από την γνωστή μάρκα Atos, εξασφαλίζοντας σταθερή λειτουργία και μακροχρόνια αξιοπιστία ολόκληρου του υδραυλικού συστήματος.

7Η υδραυλική μονάδα ισχύος υποστηρίζει πολλαπλούς τρόπους ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα και ψύξης με ψυγείο πετρελαίου.Οι πελάτες μπορούν να επιλέξουν τη βέλτιστη λύση ψύξης με βάση τις πραγματικές συνθήκες παραγωγής στο χώρο και τις λειτουργικές απαιτήσεις.

8Το κεντρικό σύστημα ελέγχου αποτελείται από βιομηχανικό υπολογιστή, PLC ελεγκτή, μονάδες servo drive, εξωτερικούς διακόπτες αισθητήρων και άλλα βασικά εξαρτήματα.το σύστημα μπορεί να παράγει αυτόματα τα αντίστοιχα προγράμματα μηχανικής. Υποστηρίζει τις συνήθεις μορφές αρχείων όπως DXF και NC που εξάγονται από λογισμικό σχεδιασμού CAD. Ο βιομηχανικός υπολογιστής είναι εξοπλισμένος με μια εξανθρωπισμένη διεπαφή αλληλεπίδρασης ανθρώπου-μηχανής,να συνειδητοποιήσει την απλή λειτουργία και την διαισθητική παρακολούθηση της διαδικασίαςΤο σύστημα ενσωματώνει πολλαπλές λειτουργικές ενότητες, συμπεριλαμβανομένης της γραφικής απεικόνισης του εργασιακού τμήματος, της διαχείρισης μαζικών δεδομένων, της απεικόνισης της κατάστασης θέσης και της αυτόματης προειδοποίησης συναγερμού βλάβης.

Τα επεξεργασμένα εργασιακά δείγματα συμμορφώνονται με τα βασικά πρότυπα προδιαγραφών και τις γενικές απαιτήσεις επεξεργασίας της βιομηχανίας κεκλιμένων πύργων χάλυβα,Επιτρέποντας στους πελάτες να επαληθεύουν διαισθητικά την ακρίβεια της μηχανικής του εξοπλισμούΤα δείγματα αυτά παρέχουν αξιόπιστα κριτήρια αναφοράς για την αξιολόγηση των επιδόσεων λειτουργίας του εξοπλισμού και της προσαρμοστικότητας της παραγωγής,να επιτρέπουν στους πελάτες να λαμβάνουν αντικειμενικές και ακριβείς επενδυτικές αποφάσεις.

Κατά την κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), οι πύργοι ηλεκτρικής ενέργειας πρέπει να αντέχουν σε ακραίες περιβαλλοντικές συνθήκες και σε βαριά μηχανικά φορτία.Αυτό το επαγγελματικό εξοπλισμό επεξεργασίας χρησιμεύει ως κεντρική εγκατάσταση παραγωγής για την επεξεργασία των τμημάτων χάλυβα γωνίας των κύριων κατασκευών πύργου, παρέχοντας εξαιρετικά αποδοτικές και υψηλής ακρίβειας λύσεις επεξεργασίας για έργα κατασκευής πύργων UHV.
