Με ρομποτικό βραχίονα συγκόλλησης αυτόματα ρομπότ συγκόλλησης με αυτόματη παρακολούθηση ραφής

Με ρομποτικό βραχίονα συγκόλλησης Αυτόματα ρομπότ συγκόλλησης με αυτόματη παρακολούθηση ραφών

Εισαγωγή προϊόντος:

Αυτός ο εξοπλισμός έχει σχεδιαστεί κυρίως για τη συγκόλληση της βάσης των πύργων μετάδοσης. Εκτός από τις ενισχυτικές πλάκες, μπορεί να ολοκληρώσει τη συγκόλληση 11 πρωταρχικών ραφών στο κύριο σώμα, μία ραφή για σκοπούς καθαρισμού, καθώς και τη συγκόλληση των γωνιών της κεφαλής στεγανοποίησης.

Βασικές Παράμετροι:

Χαρακτηριστικά προϊόντος:

1. Επαναληψιμότητα: Το σύστημα παρέχει επαναληψιμότητα τοποθέτησης όχι μικρότερη από ±0,05 mm.

2. Ακρίβεια διαδρομής: Η ακρίβεια τροχιάς παραμένει εντός ±0,1 mm.

3. Δομικός σχεδιασμός: Το ρομπότ συγκόλλησης τόξου διαθέτει μια εξαιρετικά σταθερή και στιβαρή μηχανική δομή, σχεδιασμένη για παρατεταμένη, συνεχή βιομηχανική λειτουργία.

4. Φάκελος εργασίας: Υποστηρίζει κατεργαζόμενα τεμάχια διαστάσεων έως 1500 mm, πληρώντας το πλήρες φάσμα των απαιτήσεων συγκόλλησης.

5. Μέθοδος λειτουργίας: Τα τεμάχια εργασίας τοποθετούνται σε ένα εξάρτημα τοποθέτησης, ενώ η κεφαλή συγκόλλησης τοποθετείται σε μια ειδική ρομποτική πλατφόρμα. Κατά τη λειτουργία, το ρομπότ και ο ρυθμιστής θέσης λειτουργούν σε συντονισμένο συγχρονισμό. Χρησιμοποιώντας ρομποτική σάρωση όρασης σε συνδυασμό με σύστημα παρακολούθησης ραφών με λέιζερ, οι διαδρομές συγκόλλησης δημιουργούνται αυτόματα χωρίς προγραμματισμό. Αυτή η διαμόρφωση επιτρέπει τη συγκόλληση πολύπλοκων και ανώμαλων εξαρτημάτων με ευκολία στη λειτουργία και ελάχιστη εκπαίδευση του χειριστή.

1. Σύστημα συγκόλλησης: Ο εξοπλισμός είναι ενσωματωμένος με μια πηγή ισχύος συγκόλλησης τόξου Aotai υψηλής απόδοσης, ικανή να υποστηρίζει εγκάρσιες, διαμήκεις και κάθετες εργασίες συγκόλλησης, συμπεριλαμβανομένων των διεργασιών MIG, MAG και TIG. Το εύρος ρεύματος και τάσης συγκόλλησης προσαρμόζεται πλήρως στις απαιτήσεις επεξεργασίας διαφόρων τεμαχίων εργασίας, παρέχοντας εξαιρετική σταθερότητα τόξου και ανώτερη ποιότητα συγκόλλησης. Οι παράμετροι μπορούν να ρυθμιστούν με ακρίβεια για να προσαρμόζονται διαφορετικά υλικά και πάχη τεμαχίου εργασίας.

Φακός συγκόλλησης και αξεσουάρ: Εξοπλισμένος με φλόγιστρο συγκόλλησης Apollo και συμπληρωματικά εξαρτήματα, συμπεριλαμβανομένων μηχανισμών τροφοδοσίας σύρματος και άκρων επαφής, εξασφαλίζοντας σταθερή απόδοση συγκόλλησης και λειτουργική απόδοση.

2. Έξυπνη αναγνώριση και μετατροπή: Το σύστημα διαθέτει προηγμένες έξυπνες δυνατότητες αναγνώρισης και μετατροπής, εντοπίζοντας αυτόματα κρίσιμα χαρακτηριστικά συγκόλλησης—όπως θέσεις και τύπους συγκόλλησης—από σχέδια ή δεδομένα προγράμματος. Αυτά τα χαρακτηριστικά μετατρέπονται αμέσως σε εκτελέσιμες από ρομπότ οδηγίες συγκόλλησης, συνήθως εντός 30 δευτερολέπτων. Τα δεδομένα μπορούν να εισαχθούν απρόσκοπτα μέσω συνδέσεων δικτύου, USB ή άλλων διεπαφών επικοινωνίας.

3. Σύστημα ελέγχου:
① Μέθοδος ελέγχου: Χρησιμοποιεί ένα προηγμένο ψηφιακό σύστημα ελέγχου, που προσφέρει ακριβή διαχείριση τροχιάς και ρυθμιζόμενες παραμέτρους συγκόλλησης.

② Μέθοδος προγραμματισμού: Υποστηρίζει προγραμματισμό που βασίζεται σε οπτική σάρωση. Η διεπαφή είναι διαισθητική και φιλική προς το χρήστη, επιτρέποντας τη γρήγορη δημιουργία προγραμμάτων και τον ακριβή έλεγχο των πολύπλοκων εργασιών συγκόλλησης.

③ Διεπαφή επικοινωνίας: Παρέχει θύρες επικοινωνίας για ενοποίηση με άλλο εξοπλισμό και συστήματα ελέγχου γραμμής παραγωγής, διευκολύνοντας την απρόσκοπτη αυτοματοποίηση και τη συντονισμένη λειτουργία.

4. Δομή τοποθέτησης Positioner: Το πλαίσιο στήριξης του ρυθμιστή θέσης έχει σχεδιαστεί με επαρκή ακαμψία και δομική ακεραιότητα για να αντέχει τα φορτία και τους κραδασμούς που δημιουργούνται τόσο από το ρομπότ όσο και από το τεμάχιο εργασίας σε όλη τη διαδικασία συγκόλλησης, εξασφαλίζοντας σταθερή ρομποτική απόδοση και σταθερή ακρίβεια συγκόλλησης. Ο σχεδιασμός στερέωσης επιτρέπει επίσης την εύκολη εγκατάσταση, ρύθμιση και συντήρηση, διατηρώντας παράλληλα την πλήρη επιφάνεια εργασίας του ρομπότ και τη λειτουργική απόδοση.

5. Σύστημα ασφαλείας: Βαθμολογία προστασίας: Πιστοποιημένο με ελάχιστο IP54, παρέχοντας αξιόπιστη προστασία από την είσοδο σκόνης, την έκθεση στην υγρασία και άλλες περιβαλλοντικές συνθήκες που απαντώνται συνήθως σε βιομηχανικές εφαρμογές.

6. Μέθοδος εισαγωγής δεδομένων ρομπότ: Το σύστημα υποστηρίζει μια σειρά επιλογών εισαγωγής δεδομένων, συμπεριλαμβανομένης της εισαγωγής αρχείων CAD, της εισαγωγής σάρωσης βάσει όρασης και της εισαγωγής προδιαγραφών συγκόλλησης και απαιτήσεων διεργασίας χωρίς προγραμματισμό. Διατίθενται πολλές μορφές για εισαγωγή προγραμμάτων και σχεδίων, διασφαλίζοντας απλή λειτουργία, φιλική προς το χρήστη λειτουργικότητα και βελτιωμένη άνεση.

7. Περιγραφή συστήματος συγκόλλησης τεμαχίου εργασίας: Το ρομπότ συγκόλλησης τόξου είναι εξοπλισμένο με βιομηχανικό ρομποτικό βραχίονα 6 αξόνων που προσφέρει πλήρη ελευθερία κινήσεων, επιτρέποντας στον φακό συγκόλλησης να έχει πρόσβαση στα τεμάχια εργασίας από μια μεγάλη ποικιλία πολύπλοκων γωνιών και θέσεων. Αυτή η διαμόρφωση προσαρμόζει διαφορετικούς προσανατολισμούς συγκόλλησης και εξελιγμένα προφίλ συγκόλλησης, συμπεριλαμβανομένων τρισδιάστατων καμπύλων ραφών, παρέχοντας εξαιρετική ευελιξία, ακρίβεια και αποτελεσματικότητα στις εφαρμογές συγκόλλησης.

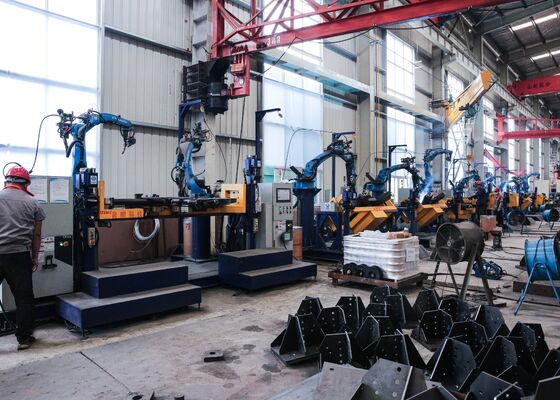

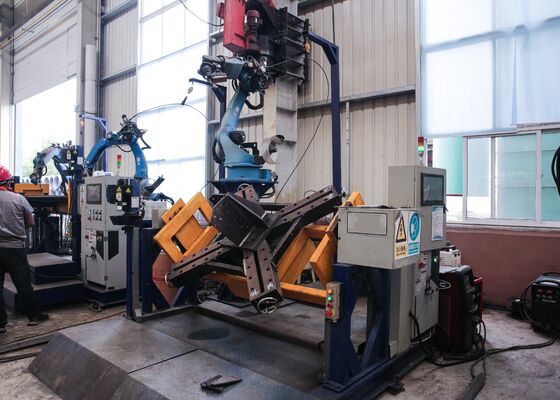

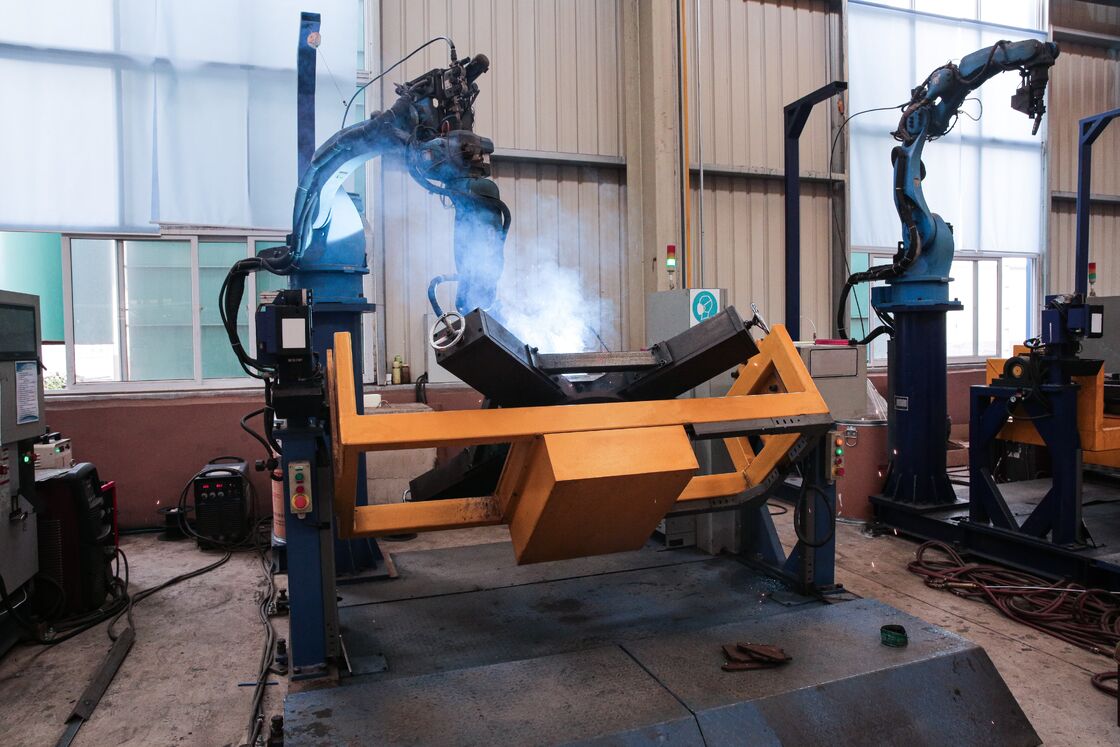

Αυτός ο εξοπλισμός έχει κατασκευαστεί ειδικά για τη συγκόλληση βάσεων πύργων μετάδοσης, διαδραματίζοντας ζωτικό ρόλο στη διατήρηση της δομικής ακεραιότητας της θεμελίωσης του πύργου. Εκτός από τη συγκόλληση ενισχυτικών πλακών, το σύστημα μπορεί να ολοκληρώσει και τις 11 κύριες ραφές συγκόλλησης της κύριας κατασκευής, καθώς και τη συγκόλληση με ένα πέρασμα ρίζας, εξασφαλίζοντας πλήρη και σταθερή διείσδυση. Εκτελεί επίσης αποτελεσματικά τη συγκόλληση ακραίων καλυμμάτων και γωνιακών αρμών, παρέχοντας ομοιόμορφες, υψηλής ποιότητας συγκολλήσεις σε όλα τα κρίσιμα σημεία σύνδεσης. Με την αυτοματοποίηση αυτών των βασικών διαδικασιών συγκόλλησης, ο εξοπλισμός εξασφαλίζει ακριβή ευθυγράμμιση, σταθερή ποιότητα συγκόλλησης και ενισχυμένη δομική αντοχή, καθιστώντας τον εξαιρετικά κατάλληλο για την παραγωγή δειγμάτων βάσης πύργου, όπως φαίνεται στις συνοδευτικές εικόνες.
