Πολλαπλή μέθοδος ψύξης CNC γωνιακή γραμμή επεξεργασίας χάλυβα με λειτουργίες σήμανσης τρύπησης και κοπής
Εισαγωγή του προϊόντος:

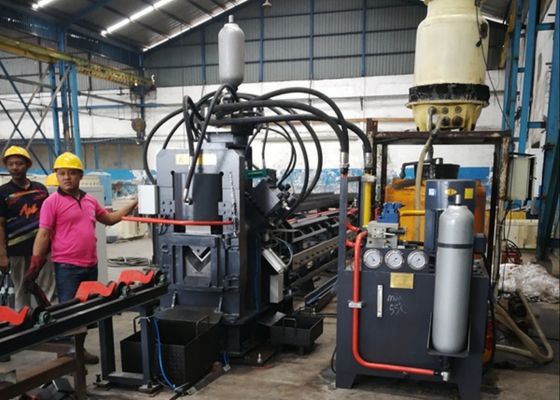

Η γραμμή παραγωγής χάλυβα CNC υψηλής ταχύτητας της σειράς JNC ενσωματώνει τις εργασίες τρύπησης, σήμανσης και κοπής, που περιλαμβάνει μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, εγκάρσιο σύστημα μεταφοράς,περιστρεφόμενο σύστημα μεταφοράς, μεταφορέας τροφοδοσίας, μεταφορέα εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, σύστημα ηλεκτρικού ελέγχου, πνευματικό σύστημα και άλλα βοηθητικά εξαρτήματα.Ειδικά κατασκευασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας που χρησιμοποιείται στην κατασκευή πύργων ηλεκτροπαραγωγήςΤο εξοπλισμό προσφέρει φιλική προς τον χρήστη λειτουργία και επιτρέπει πλήρως αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλή προδιαγραφή,και παραγωγή παρτίδων κατασκευαστικών στοιχείων από ατσάλι γωνίας.
Παράμετροι προϊόντος:
| Σχήμα |
JNC2020 |
| Μέγεθος γωνίας (mm) |
50χ50χ4~200χ200χ20 |
| Μαξ. Χτυπήματα (διάμετρος х πάχος) (mm) |
Φ26x20 |
| Δύναμη τρύπησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
1000/1200 |
| Δύναμη κοπής (kN) |
2200/4300 |
| Μέγιστο μήκος κενού (m) |
14 |
| Μέγιστο μήκος της τελικής ύλης (m) |
12 |
| Ποντίκια ανά πλευρά |
3 |
| Ομάδα γραμμάτων σήμανσης |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
18 |
| Μέγεθος χαρακτήρα ((mm) |
14x10x19 |
| Άξονες CNC |
3 |
| Τρόπος κοπής |
Διπλή λεπίδα ή μονή λεπίδα |
| Μέθοδος ψύξης |
Ψύξη νερού/ψύξη αέρα/ψύξη πετρελαίου |
| Μέγιστη ταχύτητα τροφοδοσίας (m/min) |
80 |
| Τρόπος προγραμματισμού |
Λογισμικό ή προγραμματισμός οδηγιών για το lofting |
| Συνολικάδιάσταση(m) |
Περίπου 32x7x3 |
| Οι παραπάνω παραμέτροι μπορούν να προσαρμόζονται και να αλλάζουν σύμφωνα με τις ειδικές απαιτήσεις του πελάτη. |
Χαρακτηριστικά του προϊόντος:
1Η μηχανή τρύπησης CNC γωνιακού χάλυβα είναι εξοπλισμένη με δύο έως τρεις σταθμούς τρύπησης, ο καθένας ικανός να φιλοξενεί τρεις διαφορετικές προδιαγραφές διάμετρου τρύπησης.Όλοι οι σταθμοί τρύπησης χρησιμοποιούν πλήρως προγραμματιζόμενο έλεγχο CNC για να εξασφαλίσουν συνεπή και ακριβή τοποθέτηση σε όλη τη διαδικασία τρύπησηςΤο μηχάνημα είναι ικανό να επεξεργάζεται τόσο στρογγυλές όσο και σχιστές τρύπες για να ικανοποιεί ένα ευρύ φάσμα λειτουργικών απαιτήσεων.ο εξοπλισμός επιτυγχάνει σημαντική βελτίωση της παραγωγικής απόδοσηςΚατά την επεξεργασία χάλυβα γωνίας 50×50×4 mm, η ημερήσια παραγωγή μπορεί να φθάσει τους 9 έως 10 τόνους κατά τη διάρκεια μιας 8ωρης βάρδιας εργασίας.

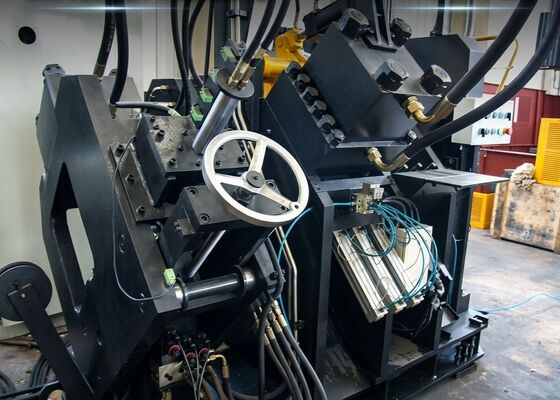

2Η μονάδα σήμανσης της μηχανής επεξεργασίας γωνιακού χάλυβα CNC είναι τοποθετημένη σε μια δομή ενσωματωμένου πλαισίου υψηλής ακαμψίας.που επιτρέπουν την αυτόματη εναλλαγή και πλήρη ρύθμιση θέσεων χαρακτήρων με πρόγραμμαΕπιπλέον, ο εξοπλισμός διαθέτει μηχανισμό σήμανσης δίσκου περιστροφής 10 σταθμών, επιτυγχάνοντας πλήρως αυτόματη επιλογή χαρακτήρων χωρίς χειροκίνητη παρέμβαση.Με τον τρόπο αυτό βελτιώνεται σημαντικά η αποτελεσματικότητα της σήμανσης και η συνολική παραγωγικότητα.

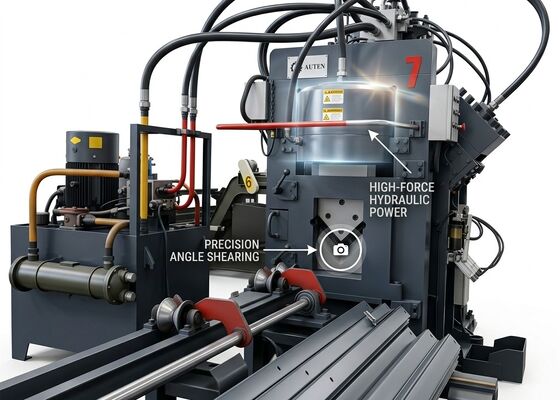

3Η μονάδα κοπής με γωνία CNC χρησιμοποιεί μια διαμόρφωση μονής λεπίδας με ανώτερη απόδοση κοπής.Η διαδικασία κοπής επιτυγχάνει μηδενική σπατάλη υλικού, παρέχοντας παράλληλα ομαλές επιφάνειες και υψηλή ακρίβεια διαστάσεωνΤο σύνολο λεπίδων είναι σχεδιασμένο με ανοιχτή δομή πόρτας, διευκολύνοντας την ασφαλή, βολική και γρήγορη αντικατάσταση λεπίδων και τη ρουτίνα συντήρηση.
4Η εγκάρσια μεταγωγική πλατφόρμα χρησιμοποιεί ένα σύστημα κίνησης κινητήρα και κιβωτίου ταχυτήτων για την αξιόπιστη μεταφορά τμημάτων σιδήρου γωνίας στο περιστρεφόμενο μεταγωγικό πλαίσιο.Η σχεδίαση αυτή εξασφαλίζει σταθερή τοποθέτηση των εργασιακών κομματιών στο μεταφορέα τροφοδοσίας και εγγυάται συνεχή, αδιάλειπτη λειτουργία των διαδικασιών παραγωγής.
5Τα εργασιακά κομμάτια είναι σταθερά σφιχτά και μεταφέρονται με ακρίβεια από το φορτηγό τροφοδοσίας CNC για να διατηρηθεί η ακριβής τοποθέτηση σε όλες τις διαδικασίες μηχανικής.Η τροφοδοτική άμαξα τροφοδοτείται από έναν υψηλής απόδοσης σέρβο κινητήρα και ενσωματώνει ένα φωτοηλεκτρικό σύστημα ανατροφοδότησης κωδικοποιητή, σχηματίζοντας ένα πλήρως κλειστό σύστημα ελέγχου για τη διασφάλιση υψηλής ακρίβειας τροφοδοσίας και θέσης.
6Η μηχανή τρύπησης και σήμανσης CNC χρησιμοποιεί υδραυλικό σύστημα κίνησης για την εκτέλεση λειτουργιών τρύπησης, σήμανσης και κοπής.Είναι εξοπλισμένη με υδραυλική μονάδα υψηλής απόδοσης που ενσωματώνεται με συσσωρευτή αποθήκευσης ενέργειαςΌλες οι υδραυλικές γραμμές διαθέτουν συνδέσμους τύπου σιδηροτροχιάς, παρέχοντας αξιόπιστη σφραγίδα και βολική αποσυναρμολόγηση για συντήρηση και αντικατάσταση.Οι πυρήνες των υδραυλικών αντλιών προμηθεύονται από το διεθνώς αναγνωρισμένο εμπορικό σήμα Atos, εξασφαλίζοντας σταθερή λειτουργία και μακροχρόνια αξιοπιστία του υδραυλικού συστήματος.
7Η υδραυλική μονάδα ισχύος υποστηρίζει πολλαπλές μεθόδους ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, της ψύξης με αέρα και της ψύξης με ψυγείο πετρελαίου.Οι πελάτες μπορούν να επιλέξουν την πλέον κατάλληλη λύση ψύξης με βάση τις πραγματικές συνθήκες παραγωγής επί τόπου και τις λειτουργικές απαιτήσεις.
8Το βασικό σύστημα ελέγχου αποτελείται από έναν βιομηχανικό υπολογιστή, έναν ελεγκτή PLC, μονάδες servo drive, εξωτερικούς διακόπτες αισθητήρων και άλλα βασικά εξαρτήματα.το σύστημα παράγει αυτόματα τα αντίστοιχα προγράμματα μηχανικήςΥποστηρίζει ευρέως χρησιμοποιούμενες μορφές αρχείων, συμπεριλαμβανομένων των DXF και NC που εξάγονται από λογισμικό σχεδιασμού CAD.Επιτρέπουν την διαισθητική λειτουργία και την παρακολούθηση διαδικασιών σε πραγματικό χρόνοΤο σύστημα ενσωματώνει πολλαπλές λειτουργικές ενότητες, συμπεριλαμβανομένης της γραφικής απεικόνισης του εργασιακού τμήματος, της διαχείρισης μαζικών δεδομένων, της απεικόνισης της κατάστασης θέσης και των αυτόματων ειδοποιήσεων συναγερμού βλάβης.
Τα επεξεργασμένα δείγματα εργαστηρίων συμμορφώνονται με τις βασικές προδιαγραφές της βιομηχανίας και τις γενικές απαιτήσεις επεξεργασίας του τομέα των κεκλιμένων πύργων από χάλυβα,παρέχοντας στους πελάτες μια σαφή επίδειξη της ακρίβειας επεξεργασίας του εξοπλισμούΤα δείγματα αυτά χρησιμεύουν ως αξιόπιστα κριτήρια αναφοράς για την αξιολόγηση της απόδοσης του εξοπλισμού και της προσαρμοστικότητας της παραγωγής.υποστήριξη αντικειμενικών και ενημερωμένων επενδυτικών αποφάσεων.
Κατά την κατασκευή γραμμών μεταφοράς υπερυψωμένης τάσης (UHV), οι πύργοι ηλεκτρικής ενέργειας πρέπει να αντέχουν σε ακραίες περιβαλλοντικές συνθήκες και σημαντικά μηχανικά φορτία.Αυτό το εξοπλισμό επεξεργασίας επαγγελματικού επιπέδου λειτουργεί ως κεντρική εγκατάσταση παραγωγής για την επεξεργασία τμημάτων χάλυβα γωνίας των κύριων κατασκευών πύργου, παρέχοντας εξαιρετικά αποδοτικές και ακριβείς λύσεις επεξεργασίας για έργα κατασκευής πύργων UHV.
