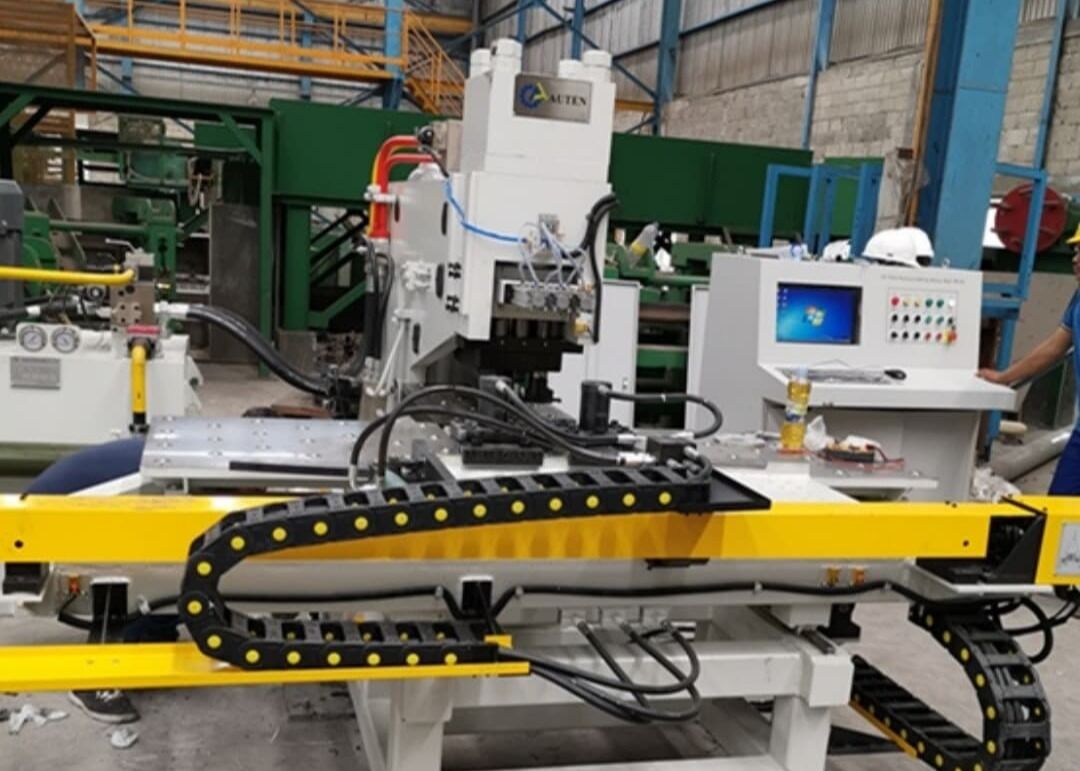

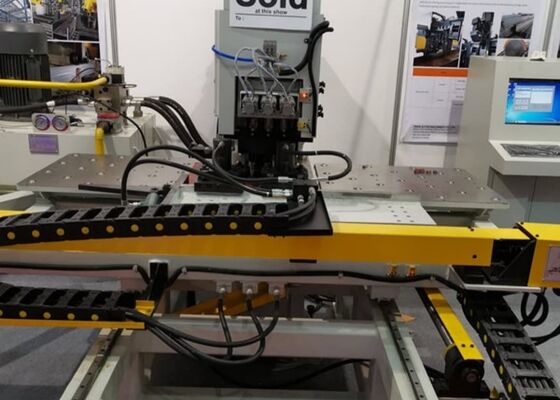

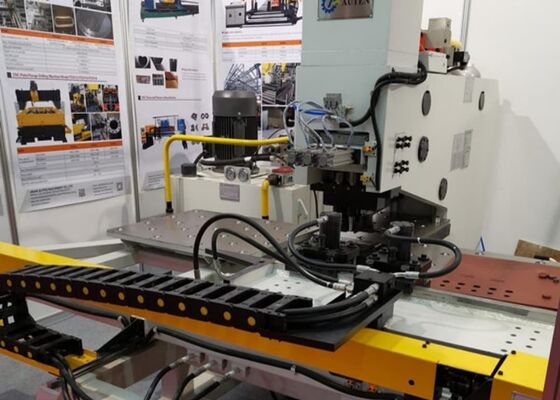

Μοντέλο BNC100 Cnc Συνδεόμενη Πλάκα Διάτρησης για Βιομηχανίες Χαλύβδινων Κατασκευών Γέφυρας
Εφαρμοστέος κλάδος:
Το μηχάνημα που χρησιμοποιείται για διάτρηση υψηλής απόδοσης στις συνδετικές πλάκες που χρησιμοποιείται ευρέως σε βιομηχανίες γεφυρών, γωνιακού χάλυβα και χαλύβδινων κατασκευών κ.λπ.
Προδιαγραφές:
| Μοντέλο |
BNC100 |
| Μέγιστο μέγεθος τεμαχίου εργασίας (mm) |
1500*800 |
| Μέγ. διάμετρος διάτρησης (mm) |
Φ26 |
| Μέγ. διάμετρος διάτρησης (mm) |
/ |
| Κώνος ατράκτου διάτρησης |
/ |
| Πάχος πλάκας (mm) |
Γροθιά |
5～25 (Q235) |
| Γεώτρηση |
/ |
| Δύναμη διάτρησης (kN) |
1000/1200 |
| Δύναμη σήμανσης (kN) |
800/1200 |
| Ελάχ. απόσταση μεταξύ οπής και άκρης πλάκας (mm) |
Γροθιά |
25 |
| Γεώτρηση |
/ |
| Μέγεθος χαρακτήρων (mm) |
14*10*19 |
| Ποσ. χαρακτήρα |
12 |
| Die-σταθμοί |
3 |
| Ταχύτητα τροφοδοσίας γεώτρησης (mm/min) |
/ |
| Διαδρομή ατράκτου διάτρησης (mm) |
/ |
| Ταχύτητα περιστροφής του άξονα διάτρησης (r/min) |
/ |
| Λειτουργία προγραμματισμού |
Προγραμματισμός εντολών, Auto CAD σχέδιο ή λογισμικό διάταξης |
| Συνολικές διαστάσεις Μ*Π*Υ (m) |
3,2*3*1,9 |
Χαρακτηριστικά δομής:
1. Το πλαίσιο της μηχανής υιοθετεί μια δομή συγκολλημένης χαλύβδινης πλάκας με πλαίσιο C, παρέχοντας εξαιρετική δομική ακαμψία και παρέχοντας ένα ευρύχωρο περίβλημα εργασίας για αποτελεσματικό χειρισμό και επεξεργασία υλικού.
2. Ο εξοπλισμός έχει διαμορφωθεί με τρεις σταθμούς κατεργασίας, συμπεριλαμβανομένου ενός αποκλειστικού σταθμού σήμανσης. Η αυτόματη ευρετηρίαση και εναλλαγή σταθμών ενσωματώνονται για τη βελτίωση της παραγωγικότητας και τον εξορθολογισμό των λειτουργιών επεξεργασίας.
3. Το υδραυλικό σύστημα σύσφιξης έχει σχεδιαστεί για να δέχεται τεμάχια εργασίας διαφόρων πάχους. Σε συνδυασμό με μπλοκ τοποθέτησης μηδενικής αναφοράς ακριβείας και τραπέζι εργασίας μεταφοράς μπάλας, εξασφαλίζει ακριβή τοποθέτηση, σταθερή στήριξη και ομαλή κίνηση του υλικού κατά την επεξεργασία.
4. Τόσο ο άξονας Χ όσο και ο άξονας Υ οδηγούνται από σερβοκινητήρες υψηλής απόδοσης, σφαιρικές βίδες ακριβείας και γραμμικά συστήματα οδήγησης. Η πλατφόρμα ελέγχου CNC διπλού άξονα εγγυάται ακριβή τοποθέτηση και ανώτερη ακρίβεια διάτρησης σε όλο τον κύκλο κατεργασίας.
5. Η όλη διαδικασία παραγωγής είναι πλήρως αυτοματοποιημένη. Οι χειριστές χρειάζεται μόνο να εισαγάγουν το σχέδιο του τεμαχίου εργασίας στο σύστημα ελέγχου, απλοποιώντας σημαντικά τη λειτουργία ενώ παράλληλα βελτιώνουν την απόδοση της κατασκευής.
Καθέκαστα:
1. Το μηχάνημα ενσωματώνει σχέδιο ανοιχτής δομής πλαισίου C, προσφέροντας εξαιρετική προσβασιμότητα και άφθονο χώρο λειτουργίας για άνετη φόρτωση, εκφόρτωση και συντήρηση του τεμαχίου εργασίας.
2. Το πλαίσιο της μηχανής, η βάση και το τραπέζι εργασίας κατασκευάζονται εξ ολοκλήρου από συγκολλημένες χαλύβδινες πλάκες υψηλής ποιότητας και υποβάλλονται σε επεξεργασία γήρανσης ανακούφισης από το στρες. Αυτή η διαδικασία κατασκευής εξασφαλίζει εξαιρετική δομική αντοχή, ακαμψία και μακροπρόθεσμη λειτουργική ανθεκτικότητα.
3. Ο εξοπλισμός είναι εξοπλισμένος με τέσσερις τυπικούς σταθμούς εργαλείων, συμπεριλαμβανομένων δύο σταθμών διάτρησης, ενός σταθμού γεωτρήσεων και ενός σταθμού σήμανσης. Η αυτόματη επιλογή και εναλλαγή σταθμού εργαλείων βελτιώνει τη λειτουργική απόδοση και μειώνει τον χρόνο εγκατάστασης.
4. Δύο υδραυλικά συγκροτήματα σύσφιξης τοποθετούν με ασφάλεια τις χαλύβδινες πλάκες στο τραπέζι εργασίας. Το σύστημα είναι ικανό να χειρίζεται τεμάχια εργασίας διαφορετικών διαστάσεων και πάχους. Σε συνδυασμό με μπλοκ εντοπισμού ακριβείας και τραπέζι στήριξης μεταφοράς μπάλας, εξασφαλίζει αξιόπιστη ακρίβεια τοποθέτησης και ομαλό χειρισμό υλικού.
5. Η κίνηση του τραπεζιού εργασίας ελέγχεται από σερβοκινητήρες και σφαιροβιδωτές μονάδες ακριβείας, παρέχοντας σταθερή και ακριβή τοποθέτηση της χαλύβδινης πλάκας. Κατά τη διάρκεια της επεξεργασίας, οι διπλοί υδραυλικοί σφιγκτήρες ασφαλίζουν σταθερά το τεμάχιο εργασίας για να διατηρήσουν την ακρίβεια μηχανικής κατεργασίας και τη λειτουργική σταθερότητα.
6. Ο άξονας Χ και ο άξονας Υ χρησιμοποιούν διπλούς οδηγούς γραμμικής κύλισης βαρέως τύπου, σφαιρικές βίδες ακριβείας και σερβοκινητήρες AC υψηλής αδράνειας. Αυτή η διαμόρφωση προσφέρει εξαιρετική ακρίβεια τοποθέτησης, σταθερότητα κίνησης και επαναλαμβανόμενη απόδοση κατεργασίας.
7. Παρέχεται ένα σύστημα χειροκίνητης λίπανσης για τους γραμμικούς οδηγούς και τις σφαιρικές βίδες, διασφαλίζοντας επαρκή λίπανση, μειωμένη φθορά και μακροπρόθεσμη αξιοπιστία του εξοπλισμού.
8. Τα κρίσιμα υδραυλικά και ηλεκτρικά εξαρτήματα προέρχονται από διεθνώς αναγνωρισμένους κατασκευαστές, εξασφαλίζοντας ανώτερη απόδοση, εξαιρετική αξιοπιστία, χαμηλές απαιτήσεις συντήρησης και εκτεταμένη διάρκεια ζωής.
Λεπτομέρειες μηχανήματος:
Αυτό το προηγμένο σύστημα διάτρησης, διάτρησης και σήμανσης πλακών CNC έχει αναπτυχθεί ειδικά για εφαρμογές επεξεργασίας πλακών χάλυβα στη βιομηχανία κατασκευής πύργων μετάδοσης. Το μηχάνημα προσφέρει εξαιρετική ακρίβεια μηχανικής κατεργασίας, ικανοποιώντας με συνέπεια τις απαιτητικές ανοχές διαστάσεων και τις απαιτήσεις ποιότητας επιφάνειας. Εκτός από την κατασκευή πύργων από χάλυβα, ο εξοπλισμός είναι κατάλληλος για ένα ευρύ φάσμα βιομηχανικών εφαρμογών επεξεργασίας πλακών, παρέχοντας αξιόπιστες δυνατότητες διάτρησης, διάτρησης και σήμανσης για διάφορα μεταλλικά εξαρτήματα. Ο συνδυασμός υψηλής απόδοσης, μηχανικής κατεργασίας ακριβείας και λειτουργικής ευελιξίας βοηθά τους κατασκευαστές να βελτιστοποιήσουν τις ροές εργασιών παραγωγής, να βελτιώσουν την ποιότητα των προϊόντων και να βελτιώσουν τη συνολική παραγωγικότητα της παραγωγής σε πολλούς κλάδους.
