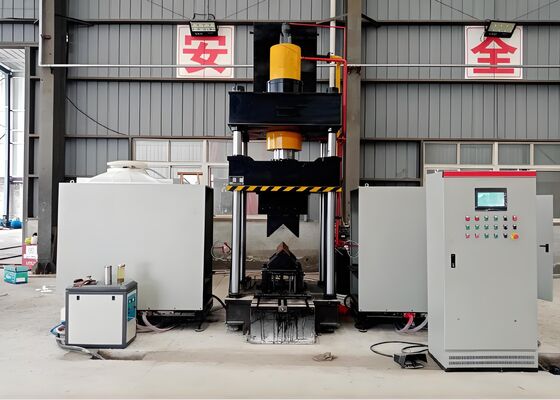

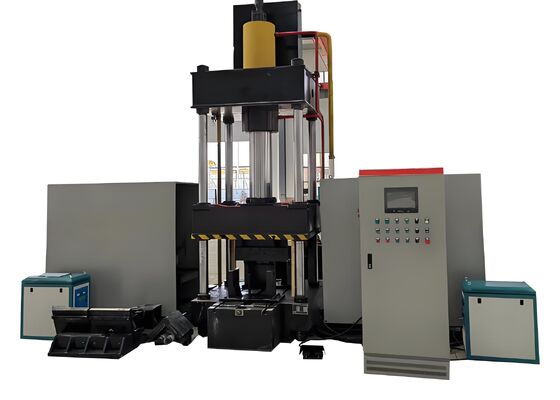

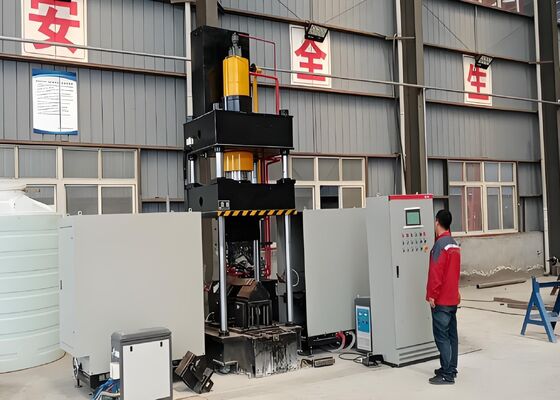

3.5x4.5x4.1m Συνολικό μέγεθος Μηχανή CNC γωνιακής καύσης χάλυβα για επίπεδες μεταλλικές πλάκες

Μηχανή κάμψης θέρμανσης από χάλυβα 3,5x4,5x4,1m Συνολικού μεγέθους CNC για επίπεδες μεταλλικές πλάκες


Εισαγωγή προϊόντος:

Το μηχάνημα θερμικής κάμψης CNC είναι ειδικά σχεδιασμένο και ελεγμένο διεξοδικά πριν από την παράδοση για να διασφαλιστεί η ακριβής διαμόρφωση γωνιακών χαλύβδινων τμημάτων και επίπεδων μεταλλικών πλακών. Είναι ειδικά κατασκευασμένο για να ικανοποιεί τις απαιτητικές απαιτήσεις παραγωγής βιομηχανιών όπως η κατασκευή μεταλλικών κατασκευών, η κατασκευή μηχανημάτων και η αρχιτεκτονική επεξεργασία μετάλλων. Με εξαιρετική ακρίβεια διαμόρφωσης και αξιόπιστη λειτουργική απόδοση, το μηχάνημα παράγει με συνέπεια λυγισμένα εξαρτήματα που πληρούν αυστηρές προδιαγραφές διαστάσεων και δομικά πρότυπα. Αυτή η ικανότητα διασφαλίζει ότι τα κατεργασμένα τεμάχια γωνιακού χάλυβα και πλάκας είναι πλήρως συμβατά με τις κατάντη απαιτήσεις κατασκευής, διευκολύνοντας την αποτελεσματική ροή παραγωγής, ελαχιστοποιώντας τις διακοπές επεξεργασίας και βελτιώνοντας τη συνολική παραγωγικότητα της παραγωγής.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Το μηχάνημα είναι εξοπλισμένο με μια εξελιγμένη πλατφόρμα ελέγχου CNC ενσωματωμένη με σύστημα PLC και μια διαισθητική οθόνη αφής HMI. Αυτή η αρχιτεκτονική επιτρέπει την αποτελεσματική εισαγωγή δεδομένων, την επίβλεψη διεργασιών σε πραγματικό χρόνο και τη βελτιστοποιημένη διαχείριση παραγωγής, διασφαλίζοντας σταθερή λειτουργία, βελτιωμένη παραγωγικότητα και απλοποιημένη αλληλεπίδραση με τον χρήστη κατά τη διάρκεια συνήθων κατασκευαστικών δραστηριοτήτων.

2. Ο εξοπλισμός χρησιμοποιεί προηγμένη τεχνολογία επαγωγής θέρμανσης με συχνότητα υπερήχων, παρέχοντας ανώτερη θερμική απόδοση και περιβαλλοντικά βιώσιμη λειτουργία. Αυτή η καινοτόμος λύση θέρμανσης αυξάνει την απόδοση της παραγωγής, ελαχιστοποιεί το λειτουργικό κόστος και συμμορφώνεται πλήρως με τα σύγχρονα πρότυπα προστασίας του περιβάλλοντος και ενεργειακής απόδοσης.

3. Σχεδιασμένο ως ολοκληρωμένη λύση κατασκευής, το σύστημα εξαλείφει την απαίτηση για βοηθητικά εργαλεία και συχνές ρυθμίσεις καλουπιών. Αυτός ο ενσωματωμένος σχεδιασμός μειώνει τον χρόνο εγκατάστασης, απλοποιεί τη διαχείριση ροής εργασιών και βελτιώνει σημαντικά τη συνολική απόδοση παραγωγής.

4. Αξιοποιώντας την προηγμένη τεχνολογία ελέγχου CNC, το μηχάνημα επιτυγχάνει εξαιρετικά ακριβείς και επαναλαμβανόμενες λειτουργίες κάμψης, διασφαλίζοντας σταθερή ποιότητα προϊόντος, ανώτερο έλεγχο διαστάσεων και βελτιωμένη παραγωγικότητα κατασκευής.

5. Το μηχάνημα ενσωματώνει μια ειδική μονάδα υδραυλικής ισχύος ενσωματωμένη με ένα ολοκληρωμένο σύστημα ηλεκτρικού ελέγχου. Αυτή η διαμόρφωση παρέχει άνετη λειτουργία, αξιόπιστη απόδοση, βελτιωμένη λειτουργική ασφάλεια και εξαιρετική καταλληλότητα για περιβάλλοντα συνεχούς βιομηχανικής παραγωγής.

6. Η διαδικασία ψυχρής κάμψης εφαρμόζεται σε γωνιακά χαλύβδινα τμήματα έως L100×L100×10 mm όταν η απαιτούμενη γωνία κάμψης δεν υπερβαίνει τις 5°. Αυτή η διαδικασία εξασφαλίζει ελεγχόμενη παραμόρφωση υλικού, διατηρώντας παράλληλα την ακρίβεια διαστάσεων και τη δομική ακεραιότητα.

7. Υπό κανονικές συνθήκες παραγωγής, οι εργασίες ψυχρής διαμόρφωσης απαιτούν περίπου 10 δευτερόλεπτα ανά τεμάχιο εργασίας, ενώ η θερμική κάμψη διαρκεί συνήθως περίπου 120 δευτερόλεπτα ανά εξάρτημα, ανάλογα με την ποιότητα του υλικού και τις διαστάσεις του τεμαχίου εργασίας. Η θερμική διαμόρφωση ξεκινά μόλις το υλικό φτάσει τους 800°C περίπου (συνθήκη κόκκινης-καυτής), με τις παραμέτρους της διαδικασίας προσαρμοσμένες σύμφωνα με τα χαρακτηριστικά του υλικού και τις καθορισμένες απαιτήσεις κάμψης.

8. Για λειτουργίες θερμικής κάμψης, οι χειριστές προκαθορίζουν τις απαιτούμενες παραμέτρους επεξεργασίας και ενεργοποιούν τον κύκλο χρησιμοποιώντας είτε το κουμπί εκκίνησης είτε το πεντάλ του ποδιού. Στη συνέχεια, το μηχάνημα εκτελεί αυτόματα την πλήρη σειρά επεξεργασίας, συμπεριλαμβανομένης της τοποθέτησης υλικού εντός της περιοχής θέρμανσης, της επαγωγικής θέρμανσης, της απόσυρσης της μονάδας θέρμανσης, της σύσφιξης και διαμόρφωσης του τεμαχίου εργασίας, της επιστροφής εμβόλου και της εκφόρτωσης τελικού εξαρτήματος.

9. Όταν λειτουργεί σε συνδυασμένη λειτουργία θερμικής και ψυχρής διαμόρφωσης, η παραγωγή μπορεί να ξεκινήσει αμέσως μετά τη διαμόρφωση της παραμέτρου. Το έμβολο διαμόρφωσης δεν απαιτείται να επιστρέψει στην αρχική του θέση. Αντίθετα, η κάτω μήτρα διαμόρφωσης ανεβαίνει αυτόματα για να δημιουργήσει διάκενο περίπου 100 mm για εύκολη αφαίρεση του τεμαχίου εργασίας. Αυτή η βελτιστοποιημένη διαδικασία βελτιώνει σημαντικά την παραγωγικότητα και μειώνει τον συνολικό χρόνο κύκλου.

Τα τεμάχια επίδειξης που παράγονται από τη γραμμή παραγωγής χάλυβα διάτρησης, διάτμησης και σήμανσης γωνιών συμμορφώνονται με τις τυπικές προδιαγραφές και τα κριτήρια επεξεργασίας που υιοθετούνται ευρέως στη βιομηχανία κατασκευής πύργων μετάδοσης. Αυτά τα δείγματα παρέχουν στους πελάτες, τους μηχανικούς και το προσωπικό επιθεώρησης ένα πρακτικό μέσο αξιολόγησης της ακρίβειας μηχανικής κατεργασίας, της ποιότητας του τελικού προϊόντος και της συνολικής απόδοσης παραγωγής, αποδεικνύοντας ξεκάθαρα την ικανότητα του εξοπλισμού να ικανοποιεί τις απαιτητικές απαιτήσεις κατασκευής πύργων.

Σε έργα κατασκευής γραμμών μεταφοράς υπερυψηλής τάσης (UHV), οι πύργοι μεταφοράς απαιτείται να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες και σημαντική δομική φόρτιση. Αυτός ο εξοπλισμός παίζει κρίσιμο ρόλο στην επεξεργασία των γωνιακών χαλύβδινων εξαρτημάτων που αποτελούν το κύριο φέρον πλαίσιο αυτών των κατασκευών. Το σύστημα εκτελεί εργασίες διάτρησης και σήμανσης υψηλής ακρίβειας σε γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, σταυρούς βραχίονες και σε άλλα βασικά δομικά μέλη, διασφαλίζοντας εξαιρετική ακρίβεια διαστάσεων και αξιόπιστη απόδοση συναρμολόγησης. Κατά συνέπεια, συμβάλλει σημαντικά στη δομική ακεραιότητα, τη διάρκεια ζωής και τη λειτουργική ασφάλεια των πύργων μεταφοράς, υποστηρίζοντας την αξιόπιστη και συνεχή λειτουργία των δικτύων μεταφοράς ισχύος UHV.
