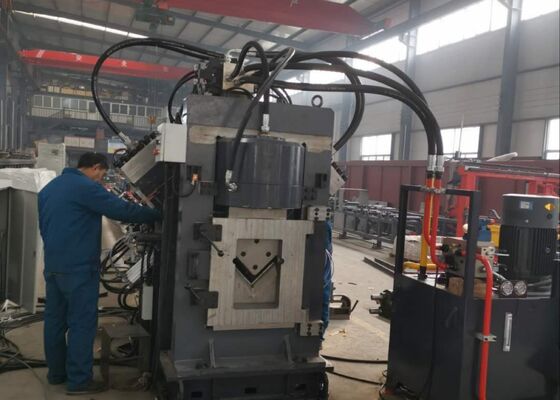

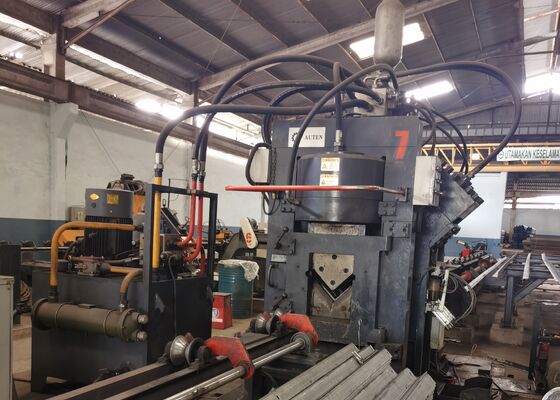

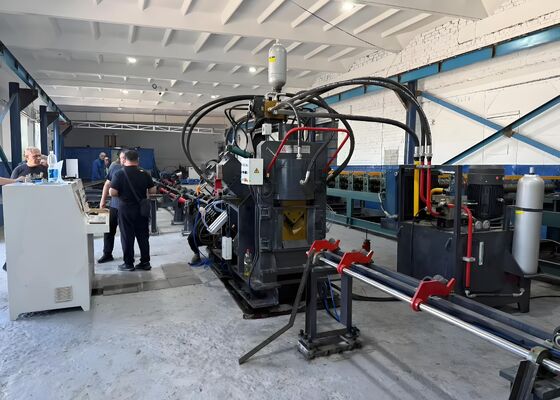

Υδραυλικό σύστημα υδρόψυξης CNC Μηχάνημα κοπής μεταλλικής διάτρησης με γωνία 2 διατρήσεις ανά πλευρά
Εφαρμοστέος κλάδος:
Αυτό το μηχάνημα είναι μια ειδικά σχεδιασμένη εξειδικευμένη συσκευή που αναπτύχθηκε για την εκτέλεση εργασιών διάτρησης, σήμανσης και διάτμησης με γωνία χάλυβα. Είναι ειδικά προσαρμοσμένο για να ανταποκρίνεται στις βασικές απαιτήσεις επεξεργασίας της βιομηχανίας πύργων χάλυβα γωνίας, διασφαλίζοντας ακριβή και αποτελεσματικό χειρισμό των γωνιακών εξαρτημάτων χάλυβα που είναι κρίσιμα για την κατασκευή πύργων.
Προδιαγραφές:
| Λειτουργίες |
Διάτρηση, σήμανση, κοπή |
| Μέγεθος γωνίας (mm) |
∟40×40×3～∟140×140×12 |
| Μέγ. μήκος κενού (m) |
12 |
| Μέγ. μήκος τελειωμένου (m) |
10 |
| Μέγ. Διάτρηση (διά. х θι.) (χιλ.) |
Φ26×12(Υλικό:Q345 510N/mm2) |
| Γροθιές ανά πλευρά |
2 |
| Δύναμη διάτρησης (kN) |
630 |
| Δύναμη σήμανσης (kN) |
630 |
|
Δύναμη κοπής (kN)
|
1800 |
| Ομάδα γραμμάτων σήμανσης |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Διάσταση γράμματος (mm) |
14×10×19 |
| Λειτουργία κοπής |
Κοπή μονής λεπίδας |
| Άξονες CNC |
3 |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
80 |
| Μέθοδος ψύξης του υδραυλικού συστήματος |
Υδροψύξη |
| Ακρίβεια επεξεργασίας |
Σύμφωνα με το GB2694 |
| Λειτουργία προγράμματος |
Είσοδος μέσω πληκτρολογίου και διασύνδεσης USB |
| Διάσταση (mm) |
28000×6500×2200 |
Σύνθεση προϊόντος:
Ο εξοπλισμός αποτελείται κυρίως από εγκάρσιο σύστημα μεταφοράς υλικού, περιστροφικό συγκρότημα φόρτωσης, μεταφορέα τροφοδοσίας, φορείο τροφοδοσίας CNC, σταθμό διάτρησης, σταθμό σήμανσης, σταθμό κοπής, μεταφορέα εκκένωσης, καθώς και ενσωματωμένα υδραυλικά, ηλεκτρικά, πνευματικά και βοηθητικά συστήματα υποστήριξης.
Χαρακτηριστικά προϊόντος:
1. Το μηχάνημα ενσωματώνει προηγμένη τεχνολογία ελέγχου CNC σε συνδυασμό με την τροφοδοσία υλικού με σερβομηχανισμό, παρέχοντας εξαιρετική απόδοση παραγωγής και σταθερή ακρίβεια κατεργασίας. Τα κύρια υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα προέρχονται από παγκοσμίως αναγνωρισμένους κατασκευαστές για να διασφαλιστεί η μακροπρόθεσμη αξιοπιστία και απόδοση.
2. Κάθε πλευρά του μηχανήματος είναι εξοπλισμένη με τρεις σταθμούς punch-and-die ικανούς να δέχονται γροθιές διαφορετικής διαμέτρου. Υπό τον έλεγχο PLC, τα τρία συγκροτήματα μήτρας μπορούν να κινούνται συγχρονισμένα για να προσαρμόσουν αυτόματα τις θέσεις αναφοράς διάτρησης και να βελτιώσουν την ευελιξία επεξεργασίας.
3. Ο υπολογιστής βιομηχανικού ελέγχου διαθέτει μια δίγλωσση διεπαφή κινεζικής-αγγλικής λειτουργίας, η οποία παρέχει διαισθητική λειτουργία και γραφική απεικόνιση του τεμαχίου εργασίας. Ο προγραμματισμός είναι εξαιρετικά αποδοτικός, με άμεση συμβατότητα για την εισαγωγή δεδομένων που παράγονται από λογισμικό CAD ένθεσης και lofting. Απαιτείται μόνο από τους χειριστές να εισαγάγουν διαστάσεις τεμαχίου εργασίας, διαμέτρους οπών, συντεταγμένες αναφοράς και ποσότητες παραγωγής για τη δημιουργία προγραμμάτων επεξεργασίας.
4. Το φορείο τροφοδοσίας CNC τροφοδοτείται από έναν σερβοκινητήρα υψηλής απόδοσης και χρησιμοποιεί ανάδραση φωτοηλεκτρικού κωδικοποιητή για ακριβή παρακολούθηση θέσης. Η αρχιτεκτονική ελέγχου κλειστού βρόχου εξασφαλίζει εξαιρετική ακρίβεια τοποθέτησης και αξιόπιστη απόδοση τροφοδοσίας καθ' όλη τη διάρκεια του κύκλου κατεργασίας.
5. Οι εργασίες διάτρησης, σήμανσης και κοπής είναι πλήρως αυτοματοποιημένες. Τα ολοκληρωμένα γωνιακά εξαρτήματα χάλυβα εκφορτώνονται αυτόματα μέσω ενός πνευματικού μηχανισμού κύκλου εργασιών, μειώνοντας σημαντικά τις απαιτήσεις εργασίας και βελτιώνοντας τη συνολική απόδοση παραγωγής.
6. Η πλατφόρμα ελέγχου αποτελείται από βιομηχανικό υπολογιστή, ελεγκτή CNC, σύστημα σερβομηχανισμού, ελεγκτή PLC και εξωτερικές συσκευές ανίχνευσης. Οι εργασίες επεξεργασίας μπορούν να ξεκινήσουν απλώς εισάγοντας παραμέτρους του τεμαχίου εργασίας. Επιπλέον, τα προγράμματα μηχανικής κατεργασίας μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταδοθούν σύμφωνα με καθορισμένους αριθμούς αναγνώρισης τεμαχίου εργασίας, διευκολύνοντας την αποτελεσματική διαχείριση της παραγωγής.
7. Ο σταθμός σήμανσης υιοθετεί μια πλήρως κλειστή δομή πλαισίου, παρέχοντας ανώτερη ακαμψία και δομική σταθερότητα. Τέσσερα σετ κασετών χαρακτήρων είναι τοποθετημένα στην κεφαλή σήμανσης και μπορούν να επιλεγούν αυτόματα μέσω του ελέγχου προγράμματος. Οι θέσεις αναφοράς σήμανσης μπορούν να διαμορφωθούν ελεύθερα ώστε να πληρούν συγκεκριμένες απαιτήσεις παραγωγής. Οι κύλινδροι διάτρησης, σήμανσης και κοπής έχουν σχεδιαστεί με βελτιωμένη χωρητικότητα, ενώ ο αναβαθμισμένος φορέας CNC και ο ενισχυμένος μηχανισμός σύσφιξης παρέχουν μεγαλύτερη δομική αντοχή, σταθερότητα και αξιοπιστία επεξεργασίας.
Αυτά τα τεμάχια επίδειξης αντιπροσωπεύουν τυπικές προδιαγραφές και κοινές εφαρμογές επεξεργασίας στον τομέα της κατασκευής πύργων από χάλυβα γωνίας. Παρέχουν στους πελάτες, τους μηχανικούς και το προσωπικό επιθεώρησης μια πρακτική μέθοδο αξιολόγησης της ακρίβειας μηχανικής κατεργασίας, της ποιότητας επεξεργασίας και της συνολικής κατασκευής, χρησιμεύοντας ως αξιόπιστη αναφορά για την αξιολόγηση των δυνατοτήτων του εξοπλισμού και της καταλληλότητας για συγκεκριμένες απαιτήσεις παραγωγής.
Σε έργα γραμμών μεταφοράς υπερυψηλής τάσης (UHV), όπου οι πύργοι μεταφοράς απαιτείται να αντέχουν σε σοβαρές περιβαλλοντικές συνθήκες και σημαντικά δομικά φορτία, αυτός ο εξοπλισμός εκτελεί μια κρίσιμη λειτουργία στην επεξεργασία των γωνιακών χαλύβδινων μελών που αποτελούν το κύριο φέρον πλαίσιο των πύργων. Το σύστημα εκτελεί αποτελεσματικά εργασίες διάτρησης και διάτρησης υψηλής ακρίβειας σε γωνιακά χαλύβδινα εξαρτήματα που χρησιμοποιούνται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα βασικά δομικά συγκροτήματα, διασφαλίζοντας ακριβείς διαστάσεις και αξιόπιστη ακεραιότητα σύνδεσης. Κατά συνέπεια, συμβάλλει σημαντικά στη δομική σταθερότητα, στη λειτουργική ασφάλεια και στη μακροπρόθεσμη αξιοπιστία των πύργων μετάδοσης σε όλη τη διάρκεια ζωής τους.
