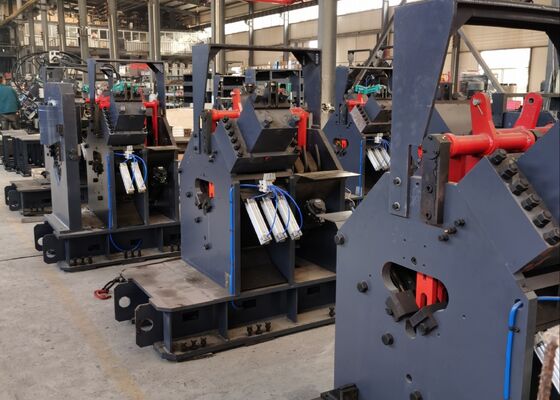

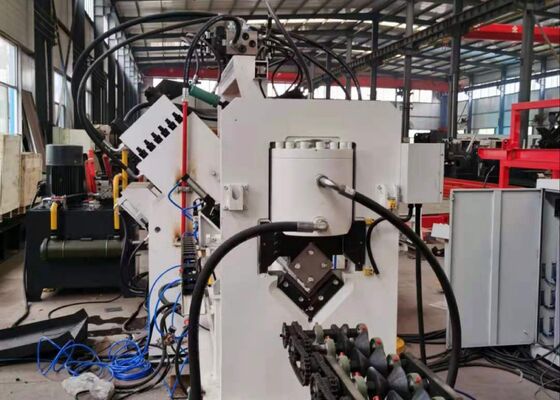

Με λειτουργία κοπής σήμανσης Γραμμή μηχανής διάτρησης γωνίας Cnc που χρησιμοποιείται για πύργο επικοινωνίας ισχύος
Εφαρμοστέος κλάδος:
Αυτό το μηχάνημα είναι μια ειδικά σχεδιασμένη εξειδικευμένη συσκευή που αναπτύχθηκε για την εκτέλεση εργασιών διάτρησης, σήμανσης και διάτμησης με γωνία χάλυβα. Είναι ειδικά προσαρμοσμένο για να ανταποκρίνεται στις βασικές απαιτήσεις επεξεργασίας της βιομηχανίας πύργων χάλυβα γωνίας, διασφαλίζοντας ακριβή και αποτελεσματικό χειρισμό των γωνιακών εξαρτημάτων χάλυβα που είναι κρίσιμα για την κατασκευή πύργων.
Προδιαγραφές:
| Λειτουργίες |
Διάτρηση, σήμανση, κοπή |
| Μέγεθος γωνίας (mm) |
∟40×40×3～∟140×140×12 |
| Μέγ. μήκος κενού (m) |
12 |
| Μέγ. μήκος τελειωμένου (m) |
10 |
| Μέγ. Διάτρηση (διά. х θι.) (χιλ.) |
Φ26×12(Υλικό:Q345 510N/mm2) |
| Γροθιές ανά πλευρά |
2 |
| Δύναμη διάτρησης (kN) |
630 |
| Δύναμη σήμανσης (kN) |
630 |
|
Δύναμη κοπής (kN)
|
1800 |
| Ομάδα γραμμάτων σήμανσης |
4 |
| Αριθμός γραμμάτων ανά ομάδα |
12 |
| Διάσταση γράμματος (mm) |
14×10×19 |
| Λειτουργία κοπής |
Κοπή μονής λεπίδας |
| Άξονες CNC |
3 |
| Ταχύτητα τροφοδοσίας γωνίας (m/min) |
80 |
| Μέθοδος ψύξης του υδραυλικού συστήματος |
Υδροψύξη |
| Ακρίβεια επεξεργασίας |
Σύμφωνα με το GB2694 |
| Λειτουργία προγράμματος |
Είσοδος μέσω πληκτρολογίου και διασύνδεσης USB |
| Διάσταση (mm) |
28000×6500×2200 |
Σύνθεση προϊόντος:
Ο εξοπλισμός αποτελείται κυρίως από εγκάρσιο σύστημα μεταφοράς, περιστροφική μονάδα φόρτωσης, μεταφορέα τροφοδοσίας υλικού, φορείο τροφοδοσίας CNC, μονάδα διάτρησης, μονάδα σήμανσης, μονάδα κοπής, μεταφορέα εκκένωσης, μαζί με το υδραυλικό σύστημα, σύστημα ηλεκτρικού ελέγχου, πνευματικό σύστημα και άλλα βοηθητικά συγκροτήματα.
Χαρακτηριστικά προϊόντος:
1. Ο εξοπλισμός ενσωματώνει την προηγμένη τεχνολογία ελέγχου CNC με τη σερβοκατευθυνόμενη τροφοδοσία, εξασφαλίζοντας εξαιρετική απόδοση παραγωγής και σταθερά υψηλή ακρίβεια κατεργασίας. Τα κρίσιμα υδραυλικά, πνευματικά και ηλεκτρικά εξαρτήματα παρέχονται από διεθνούς φήμης μάρκες, παρέχοντας ανώτερη αξιοπιστία, ανθεκτικότητα και μακροπρόθεσμη λειτουργική σταθερότητα.
2. Τρία συγκροτήματα διάτρησης και μήτρας είναι εγκατεστημένα σε κάθε πλευρά του μηχανήματος, επιτρέποντας την ταυτόχρονη τοποθέτηση τριών διαφορετικών διαμέτρων διάτρησης. Ελεγχόμενα από το σύστημα PLC, τα συγκροτήματα μήτρας κινούνται συγχρονισμένα για να προσαρμόσουν αυτόματα τη θέση αναφοράς διάτρησης, βελτιώνοντας την ευελιξία μηχανικής κατεργασίας και την απόδοση παραγωγής.
3. Ο βιομηχανικός υπολογιστής είναι εξοπλισμένος με δίγλωσση διασύνδεση ανθρώπου-μηχανής κινεζικής-αγγλικής, που προσφέρει διαισθητική λειτουργία και γραφική απεικόνιση των τεμαχίων εργασίας σε πραγματικό χρόνο. Ο προγραμματισμός απλοποιείται μέσω της άμεσης συμβατότητας με δεδομένα που παράγονται από λογισμικό CAD ένθεσης και lofting. Οι χειριστές χρειάζεται μόνο να εισάγουν διαστάσεις τεμαχίου εργασίας, διαμέτρους οπών, συντεταγμένες αναφοράς και ποσότητες παραγωγής για να δημιουργούν αυτόματα προγράμματα κατεργασίας.
4. Το φορείο τροφοδοσίας CNC κινείται από έναν σερβοκινητήρα ακριβείας και ενσωματώνει έναν φωτοηλεκτρικό κωδικοποιητή για συνεχή ανάδραση θέσης. Ένα σύστημα ελέγχου κλειστού βρόχου εξασφαλίζει πολύ ακριβή τοποθέτηση, σταθερή απόδοση τροφοδοσίας και σταθερή ποιότητα κατεργασίας σε όλη τη διαδικασία παραγωγής.
5. Οι εργασίες διάτρησης, σήμανσης και κοπής είναι πλήρως αυτοματοποιημένες. Τα ολοκληρωμένα γωνιακά εξαρτήματα χάλυβα αποφορτίζονται αυτόματα από έναν πνευματικό μηχανισμό ανανέωσης, ελαχιστοποιώντας τον χειροκίνητο χειρισμό, μειώνοντας την ένταση εργασίας και αυξάνοντας σημαντικά την απόδοση κατασκευής.
6. Το σύστημα ελέγχου αποτελείται από βιομηχανικό υπολογιστή, ελεγκτή CNC, μονάδες σερβομηχανισμού, ελεγκτή PLC και εξωτερικές συσκευές ανίχνευσης. Οι εργασίες κατεργασίας ξεκινούν απλώς με την εισαγωγή των απαιτούμενων παραμέτρων του τεμαχίου εργασίας. Επιπλέον, τα προγράμματα κατεργασίας μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταδοθούν σύμφωνα με τους αριθμούς αναγνώρισης του τεμαχίου εργασίας, επιτρέποντας αποτελεσματικό προγραμματισμό και διαχείριση της παραγωγής.
7. Η μονάδα σήμανσης υιοθετεί μια πλήρως κλειστή κατασκευή πλαισίου, παρέχοντας εξαιρετική ακαμψία και δομική σταθερότητα. Τέσσερα συγκροτήματα κασέτας χαρακτήρων εγκαθίστανται στην κεφαλή σήμανσης και επιλέγονται αυτόματα μέσω του ελέγχου προγράμματος. Η θέση αναφοράς σήμανσης μπορεί να διαμορφωθεί ελεύθερα για να ικανοποιεί διαφορετικές απαιτήσεις επεξεργασίας. Οι κύλινδροι διάτρησης, σήμανσης και κοπής διαθέτουν αυξημένη χωρητικότητα, ενώ ο αναβαθμισμένος φορέας τροφοδοσίας CNC και ο ενισχυμένος μηχανισμός σύσφιξης παρέχουν ενισχυμένη δομική ακαμψία, λειτουργική σταθερότητα και αξιοπιστία μηχανικής κατεργασίας.

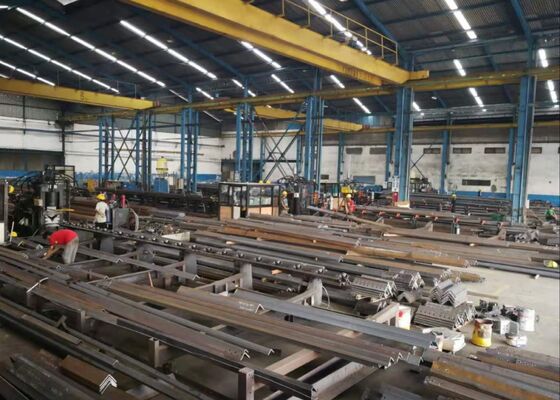

Αυτά τα τεμάχια επίδειξης αντιπροσωπεύουν τυπικές προδιαγραφές και κοινές εφαρμογές επεξεργασίας στη βιομηχανία κατασκευής πύργων από χάλυβα γωνίας. Παρέχουν στους πελάτες, το τεχνικό προσωπικό και τους επιθεωρητές ένα πρακτικό μέσο αξιολόγησης της ακρίβειας μηχανικής κατεργασίας, της ποιότητας επεξεργασίας και της κατασκευής, λειτουργώντας ως αξιόπιστο σημείο αναφοράς για την αξιολόγηση της απόδοσης του εξοπλισμού και της καταλληλότητάς του για συγκεκριμένες εφαρμογές παραγωγής.
Σε έργα μεταφοράς ισχύος υπερυψηλής τάσης (UHV), όπου οι πύργοι μετάδοσης υπόκεινται σε ακραίες περιβαλλοντικές συνθήκες και σημαντική δομική φόρτιση, αυτός ο εξοπλισμός παίζει απαραίτητο ρόλο στη μηχανική κατεργασία των γωνιακών χαλύβδινων μελών που αποτελούν το κύριο φέρον πλαίσιο των πύργων. Εκτελεί εργασίες διάτρησης και διάτρησης υψηλής ακρίβειας σε γωνιακά χαλύβδινα εξαρτήματα που χρησιμοποιούνται σε σώματα πύργων, εγκάρσιους βραχίονες και άλλα κρίσιμα δομικά μέλη, διασφαλίζοντας ακριβή ακρίβεια διαστάσεων και αξιόπιστη απόδοση αρμών. Ως αποτέλεσμα, ο εξοπλισμός συμβάλλει σημαντικά στη δομική ακεραιότητα, στη λειτουργική ασφάλεια και στη μακροπρόθεσμη αξιοπιστία υπηρεσιών των πύργων μετάδοσης σε όλη τη διάρκεια ζωής τους.
