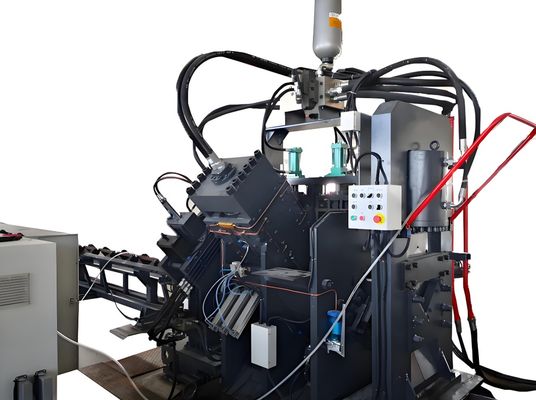

2200/4300KN Δύναμη κοπής JNC σειράς CNC τρυπήματος σήμανσης και κοπής μηχανή για γωνίες

2200/4300KN Δύναμη κοπής JNC σειράς CNC τρυπήματος σήμανσης και κοπής μηχανή για γωνίες

Εισαγωγή του προϊόντος:

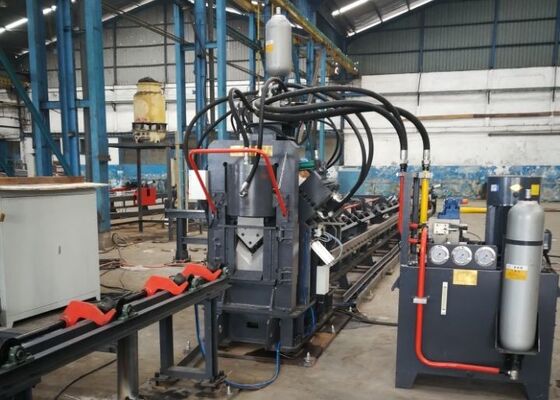

Η γραμμή παραγωγής χάλυβα CNC υψηλής ταχύτητας σειράς JNC για τρύπηση, σήμανση και κοπή αποτελείται κυρίως από μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, σύστημα εγκάρσιου μεταφορέα,περιστρεφόμενο μεταφορέα φόρτωσης, μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, σύστημα ηλεκτρικού ελέγχου, πνευματικό σύστημα και άλλα βοηθητικά εξαρτήματα.Αυτή η γραμμή παραγωγής έχει αναπτυχθεί ειδικά για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας σε εφαρμογές κατασκευής πύργων μεταφοράςΟλόκληρη η ροή εργασίας ελέγχεται πλήρως από CNC, προσφέροντας απλή λειτουργία και επιτρέποντας αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλής προδιαγραφής και μεγάλης κλίμακας παραγωγή.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Η μηχανή τρύπησης CNC γωνιακού χάλυβα είναι εξοπλισμένη με δύο ή τρεις μονάδες τρύπησης, η καθεμία από τις οποίες μπορεί να εγκαταστήσει τρεις διαφορετικές διαμέτρους τρύπησης.Οι μονάδες τρύπησης ελέγχονται με ακρίβεια μέσω προγραμματισμού CNC (NC) για να ρυθμίζουν με ακρίβεια τις θέσεις των τρυπώνΤο σύστημα υποστηρίζει τόσο τη στρογγυλή όσο και την οβάλ τρύπα τρύπησης.η παραγωγική ικανότητα φτάνει περίπου στους 9-10 τόνους ανά βάρδια 8 ωρών.

2Η μονάδα σήμανσης είναι σχεδιασμένη με πλήρως κλειστή δομή υψηλής ακαμψίας. Περιλαμβάνει τέσσερις ομάδες χαρακτήρων τύπου κασέτας επιλέξιμες μέσω προγραμματισμού, με ρυθμιζόμενες θέσεις σήμανσης.Επιπλέον, διαθέσιμο σύστημα σήμανσης με περιστρεφόμενο δίσκο με 10 σειρές, το οποίο επιτρέπει την αυτόματη επιλογή χαρακτήρων χωρίς χειροκίνητη παρέμβαση, βελτιώνοντας σημαντικά την αποτελεσματικότητα της σήμανσης.

3Η μονάδα κοπής υιοθετεί ένα μονόλεπτο σχέδιο κοπής με υψηλή δύναμη κοπής και σταθερότητα..Το περίβλημα της λεπίδας διαθέτει ανοιχτή δομή πόρτας, επιτρέποντας γρήγορη, ασφαλή και βολική αντικατάσταση της λεπίδας.

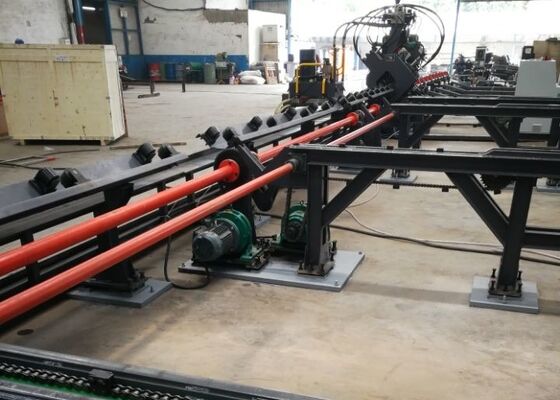

4Το οριζόντιο τραπέζι τροφοδοσίας μεταφέρει το γωνιακό χάλυβα στο περιστρεφόμενο ράφι φόρτωσης, το οποίο κινείται από ένα σύνολο κινητήρα-μείωσης.Αυτό εξασφαλίζει σταθερή τοποθέτηση του υλικού στο μεταφορέα τροφοδοσίας για μεταγενέστερη επεξεργασία.

5Τα εργασιακά κομμάτια σφραγίζονται με ασφάλεια και μεταφέρονται από μια άμαξα τροφοδοσίας CNC με υψηλή ακρίβεια τοποθέτησης.που λειτουργούν με σύστημα ελέγχου κλειστού κυκλώματος για να εξασφαλίζεται ακριβής τροφοδοσία και τοποθέτηση.

6Το υδραυλικό σύστημα παρέχει κίνηση για τις εργασίες τρύπησης, σήμανσης και κοπής.Οι υδραυλικοί αγωγοί χρησιμοποιούν συνδέσεις τύπου σιδηροτροχίου για να εξασφαλίσουν την απόδοση χωρίς διαρροές και την εύκολη συντήρησηΤα κύρια υδραυλικά βαλβίδες παρέχονται από την διεθνώς αναγνωρισμένη μάρκα Atos, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία του συστήματος.

7Το υδραυλικό σύστημα ψύξης υποστηρίζει πολλαπλές διαμορφώσεις, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα και ψύξης με λάδι.Οι πελάτες μπορούν να επιλέγουν την κατάλληλη μέθοδο ψύξης με βάση τις ειδικές συνθήκες εργασίας και τις λειτουργικές απαιτήσεις..

8Το σύστημα ελέγχου αποτελείται από έναν βιομηχανικό υπολογιστή, έναν PLC ελεγκτή, servo κινητήρες και εξωτερικές συσκευές ανίχνευσης.μετά το οποίο το σύστημα παράγει αυτόματα προγράμματα επεξεργασίας. Υποστηρίζει επίσης DXF, NC και άλλες μορφές αρχείων που παράγονται από CAD. Το περιβάλλον HMI είναι διαισθητικό και φιλικό προς το χρήστη, προσφέροντας λειτουργίες όπως γραφική εμφάνιση του εργαστηρίου, αποθήκευση δεδομένων μεγάλης χωρητικότητας,οπτικοποίηση θέσης και διάγνωση συναγερμού βλάβης.

Αυτά τα δείγματα εργαστηρίων αντιπροσωπεύουν τις τυποποιημένες προδιαγραφές και τα τυπικά σενάρια επεξεργασίας στη βιομηχανία πύργων γωνιακού χάλυβα.ποιότητα μεταποίησης, και την ακρίβεια κατασκευής, παρέχοντας μια πρακτική αναφορά για την αξιολόγηση των επιδόσεων του εξοπλισμού και της καταλληλότητας για ειδικές απαιτήσεις παραγωγής,Συνεπώς, υποστηρίζοντας την τεκμηριωμένη και βασισμένη στα δεδομένα λήψη αποφάσεων.

Στην κατασκευή γραμμών μεταφοράς υπερυψωτικής τάσης (UHV), όπου οι πύργοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και σε βαριά δομικά φορτία,Αυτό το εξοπλισμό διαδραματίζει ζωτικό ρόλο στην επεξεργασία των στοιχείων σιδήρου γωνίας που αποτελούν το κύριο δομικό πλαίσιο των πύργων μετάδοσηςΕκτελεί υψηλής απόδοσης γεωτρήσεις και τρυπήματα σε γωνιακό χάλυβα που χρησιμοποιείται σε σώματα πύργων, σταυροφόρους και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβών διαστάσεων και αξιόπιστης απόδοσης των αρθρώσεων, διατηρώντας έτσι τη συνολική δομική σταθερότητα και ακεραιότητα των πύργων.
