Πλήρως αυτόματη γραμμή τρύπησης γωνίας CNC για την κατασκευή

Πλήρως αυτόματη γραμμή τρύπησης γωνίας CNC για την κατασκευή

Εισαγωγή του προϊόντος:

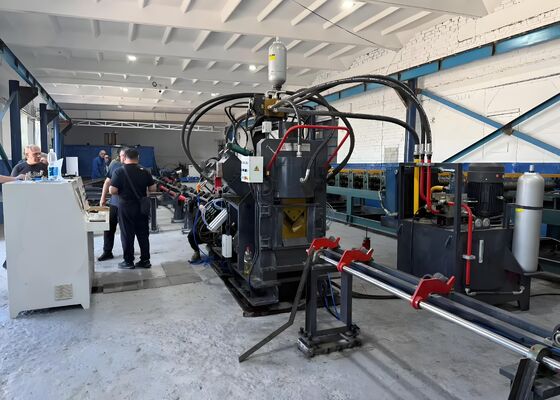

Η σειρά JNC High-Speed CNC Angle Steel Punching, Marking, and Cutting Production Line αποτελείται κυρίως από σταθμό τρύπησης, σταθμό σήμανσης, σταθμό κοπής,σύστημα εγκάρσιας μεταφοράς υλικού, περιστρεφόμενη συσκευή φόρτωσης, μεταγωγός τροφοδοσίας, μεταγωγός εκφόρτωσης, φορτηγό τροφοδοσίας CNC, υδραυλικό σύστημα, σύστημα ηλεκτρικού ελέγχου, πνευματικό σύστημα και άλλα υποστηρικτικά σύνολα.Η γραμμή παραγωγής είναι ειδικά σχεδιασμένη για την αυτοματοποιημένη κατασκευή ατσάλινου γωνίας που χρησιμοποιείται στην κατασκευή πύργων μεταφοράς.Διαθέτοντας πλήρη έλεγχο CNC σε όλη τη διαδικασία παραγωγής, παρέχει διαισθητική λειτουργία ενώ επιτυγχάνει υψηλά αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλού μεγέθους και υψηλού όγκου κατασκευή.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Το σύστημα τρύπησης CNC γωνιακού χάλυβα είναι διαθέσιμο σε διαμορφώσεις με δύο ή τρεις μονάδες τρύπησης, η καθεμία ικανή να χωρέσει τρεις διαμέτρους τρύπησης.Οι θέσεις τρύπησης ελέγχονται με ακρίβεια από το σύστημα CNCΟ συνδυασμός της υψηλής ταχύτητας τροφοδοσίας του υλικού και της ταχείας τρύπησης βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής.Κατά την επεξεργασία χάλυβα γωνίας 50 × 50 × 4 mm, το σύστημα επιτυγχάνει απόδοση περίπου 910 τόνων ανά βάρδια εργασίας 8 ωρών.

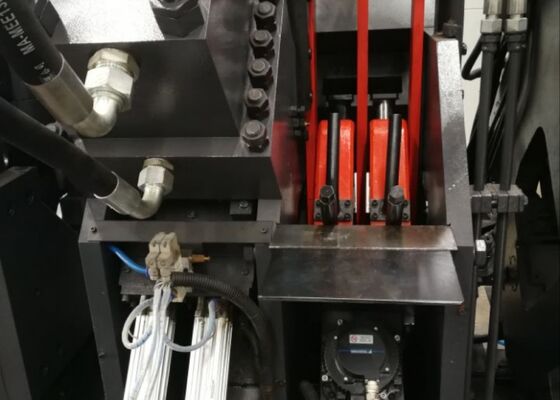

2Η μονάδα σήμανσης υιοθετεί ένα πλήρως κλειστό δομικό σχέδιο υψηλής αντοχής για να εξασφαλίσει εξαιρετική ακαμψία και σταθερότητα λειτουργίας.Τέσσερα σύνολα χαρακτήρων τύπου κασέτας επιλέγονται αυτόματα μέσω προγραμματισμού CNC, ενώ οι θέσεις σήμανσης μπορούν να ρυθμίζονται ευέλικτα για να ανταποκρίνονται σε διαφορετικές απαιτήσεις επεξεργασίας.Ένα προαιρετικό σύστημα σήμανσης περιστρεφόμενου δίσκου 10 σειρών παρέχει αυτόματη ευρετηρίαση χαρακτήρων χωρίς χειροκίνητη παρέμβαση, αυξάνοντας σημαντικά την ταχύτητα σήμανσης και την παραγωγικότητα της παραγωγής.

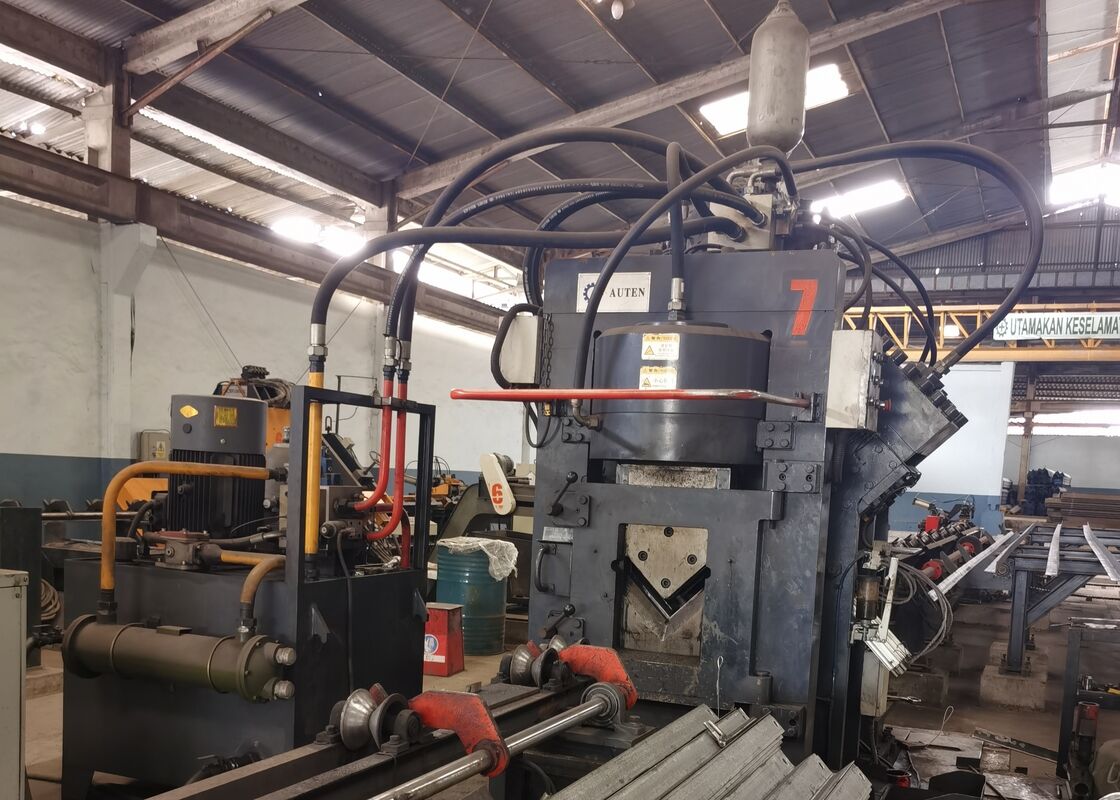

3Η μονάδα κοπής ενσωματώνει έναν μηχανισμό κοπής με μία λεπίδα, που παρέχει υψηλή δύναμη κοπής, ανώτερη διαμετρική ακρίβεια και σταθερή απόδοση κοπής.Η διαδικασία κοπής ελαχιστοποιεί τα απόβλητα υλικού παράγοντας ομαλήΟ σχεδιασμός του υποθέματος για τη λεπίδα ανοικτής πρόσβασης επιτρέπει την ταχεία, ασφαλή και βολική αντικατάσταση της λεπίδας, μειώνοντας τον χρόνο συντήρησης.

4Το οριζόντιο σύστημα μεταφοράς μεταφέρει αυτόματα το γωνιακό χάλυβα στην περιστρεφόμενη συσκευή φόρτωσης μέσω ενός κιβωτίου ταχυτήτων μείωσης με κινητήρα.Αυτή η διαμόρφωση εξασφαλίζει σταθερή τοποθέτηση του υλικού πριν από την τροφοδοσία και επιτρέπει συνεχή, την αξιόπιστη μεταφορά του εργασιακού τμήματος καθ' όλη τη διάρκεια της διαδικασίας παραγωγής.

5. Τα εργασιακά κομμάτια σφιχτά σφιχτά και μεταφέρονται από μια τροφοδοτική άμαξα CNC με κινητήρα σερβοκίνησης.διασφάλιση εξαιρετικής ακρίβειας τροφοδοσίας, ακριβής τοποθέτηση και εξαιρετική επαναληψιμότητα κατά τη διάρκεια των εργαστηριακών εργασιών.

6Οι λειτουργίες τρύπησης, σήμανσης και κοπής τροφοδοτούνται από υδραυλικό σύστημα υψηλών επιδόσεων που είναι εξοπλισμένο με υδραυλικό σταθμό υψηλής ταχύτητας και συσσωρευτή.Οι υδραυλικοί αγωγοί χρησιμοποιούν εξαρτήματα τύπου σιδηροτροχίου για να παρέχουν αξιόπιστη λειτουργία χωρίς διαρροές, διευκολύνοντας παράλληλα την εύκολη συντήρησηΟ υδραυλικός αντλητής είναι εξοπλισμένος με υψηλής ποιότητας βαλβίδες Atos, εξασφαλίζοντας σταθερή υδραυλική απόδοση, αξιόπιστη λειτουργία και παρατεταμένη διάρκεια ζωής του εξοπλισμού.

7Για να ικανοποιήσει τις ποικίλες απαιτήσεις παραγωγής, το υδραυλικό σύστημα υποστηρίζει πολλαπλές διαμορφώσεις ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα και ψύξης με λάδι.Οι πελάτες μπορούν να επιλέξουν την πλέον κατάλληλη λύση ψύξης ανάλογα με τα συγκεκριμένα περιβάλλοντα λειτουργίας και τις συνθήκες παραγωγής..

8Η πλατφόρμα ελέγχου ενσωματώνει έναν βιομηχανικό υπολογιστή, έναν ελεγκτή PLC, ένα σύστημα servo drive και εξωτερικές συσκευές αισθητήρα σε ένα ολοκληρωμένο σύστημα ελέγχου CNC.Μετά την εισαγωγή των παραμέτρων επεξεργασίαςΤο σύστημα υποστηρίζει την άμεση εισαγωγή DXF, NC και άλλων μορφών αρχείων που παράγονται από CAD.Η διαισθητική Ανθρώπινη Σύνδεση Μηχανής (HMI) παρέχει γραφική απεικόνιση του εργασιακού τμήματος, αποθήκευση προγραμμάτων μεγάλης χωρητικότητας, παρακολούθηση θέσης σε πραγματικό χρόνο και ολοκληρωμένες λειτουργίες διάγνωσης σφαλμάτων, βελτιώνοντας σημαντικά την αποτελεσματικότητα της διαχείρισης της παραγωγής.

Τα δείγματα επίδειξης αντιπροσωπεύουν τις προδιαγραφές τυποποιημένου σιδηρουργικού γωνίου και τις τυπικές εφαρμογές μηχανικής που χρησιμοποιούνται ευρέως στην κατασκευή πύργων μεταφοράς ισχύος.Αυτά τα αντιπροσωπευτικά εργαλεία επιτρέπουν στους πελάτες, μηχανικούς και επιθεωρητές ποιότητας για την άμεση αξιολόγηση της ακρίβειας της μηχανικής, της ποιότητας επεξεργασίας, της διαμετρικής συνέπειας και της συνολικής απόδοσης της κατασκευής.Παρέχουν αξιόπιστες πρακτικές αναφορές για την αξιολόγηση των δυνατοτήτων του εξοπλισμού και την επαλήθευση της καταλληλότητάς του για ένα ευρύ φάσμα απαιτήσεων παραγωγής.

Σε έργα μεταφοράς ηλεκτρικής ενέργειας υπερυψωμένης τάσης (UHV), όπου οι πύργοι μεταφοράς πρέπει να αντέχουν σε ακραίες περιβαλλοντικές συνθήκες και σημαντική δομική επιβάρυνση,Αυτή η γραμμή παραγωγής διαδραματίζει κρίσιμο ρόλο στην κατασκευή των κατασκευαστικών στοιχείων από γωνιακό χάλυβα που αποτελούν το κύριο φορτωτικό πλαίσιο των πύργων.Ο εξοπλισμός εκτελεί αποτελεσματικά με υψηλή ακρίβεια τις εργασίες τρύπησης και γεώτρησης σε γωνιακό χάλυβα που χρησιμοποιείται για σώματα πύργου, σταυρωμένα χέρια και άλλα κρίσιμα δομικά στοιχεία,διασφάλιση ακριβούς τοποθέτησης τρύπαςΣυνεπώς, το σύστημα βελτιώνει σημαντικά τη δομική ακεραιότητα, την ασφάλεια λειτουργίας, την ποιότητα των συνδέσεων και την εξαιρετική διαμετρική συνέπεια.και μακροπρόθεσμη αξιοπιστία των πύργων μεταφοράς, παρέχοντας παράλληλα μια αποτελεσματική λύση παραγωγής για την μεγάλης κλίμακας παραγωγή σε σύγχρονη υποδομή μεταφοράς ενέργειας.
