Επαγγελματικό αυτόματο εξοπλισμό τρύπησης CNC με επίπεδη πλάκα με διαμήκη δέσμη
Εισαγωγή του προϊόντος:

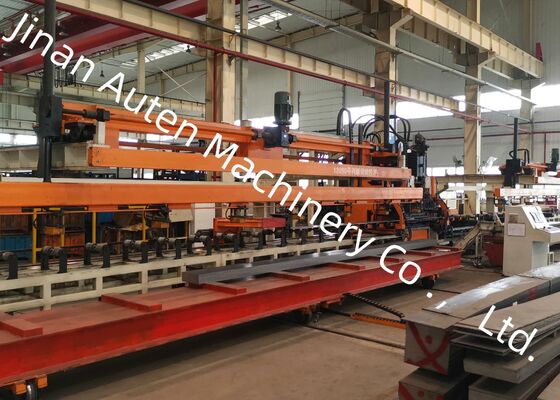

Η εταιρεία μας έχει αναπτύξει με επιτυχία μια προηγμένη γραμμή παραγωγής επεξεργασίας φύλλου μετάλλου CNC ειδικά σχεδιασμένη για τρυπήματα υψηλής ακρίβειας των βαρέων αυτοκινητοβιομηχανικών διαμήκων ακτίνων.Σχεδιασμένα για πολύ πλατιά και παχιά τμήματα δέσμης που χρησιμοποιούνται ευρέως σε βαρέα φορτηγά, ορυχεία, κατασκευαστικά μηχανήματα, και άλλα εξειδικευμένα εμπορικά οχήματα, το σύστημα παρέχει εξαιρετική ακρίβεια επεξεργασίας, υψηλή αποδοτικότητα παραγωγής,και σταθερές μακροπρόθεσμες λειτουργικές επιδόσειςΠαρέχει μια έξυπνη και αξιόπιστη λύση παραγωγής για την παραγωγή σύγχρονων σασί οχημάτων.
Βασικές τεχνικές παραμέτρους:
| - Όχι, όχι, όχι. |
Ονομασία |
Αξία |
| 1 |
Ονομαστική δύναμη |
1200KN |
| 2 |
Μέγεθος και εύρος πλάκας επεξεργασίας |
| 3 |
Διάρκεια |
4000-8000 mm |
| Διάμετρο |
200-550 χιλιοστά |
| Δάχος |
3 ̊6 mm |
| Εισερχόμενο υλικό φύλλου δρεπανοδούλευση |
≤ 7 mm/10 m |
| Αδιαλλαξία φύλλου στον άξονα Χ |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Η ανισότητα της πλάκας στον άξονα Y |
5 χιλιοστά |
| Επεξεργασία φύλλων |
≤ 50 mm |
| Μηχανικές ιδιότητες υλικού φύλλου |
σb=510·850N/mm2 |
| 4 |
Μέγιστη διάμετρος τρύπησης |
φ60mm |
| 5 |
Αριθμός μονάδων |
25 |
| 6 |
Μέγιστη ταχύτητα |
| Άξονας Χ |
Μέγιστο = 50m/min |
| Άξονας Y |
Μέγιστο = 30m/min |
| 7 |
Ακρίβεια επεξεργασίας |
| Άξονας Χ |
±0,25/600 mm,±0,50 / 3000 mm,±0,7 / 8000 mm |
| Άξονας Y |
±0,2 mm / 600 mm |
| 8 |
Μέθοδος επεξεργασίας |
Φιλτράρισμα |
| 9 |
Αναφορά |
Ο άξονας Χ είναι κατά μήκος του πλάκου και η συντεταγμένη Χ της τρύπας βασίζεται στο τέλος του πλάκου. Ο άξονας Y είναι το πλάτος του πλάκου και η αναφορά είναι η κεντρική γραμμή.
|
| 11 |
Τρόπος λειτουργίας |
Εγχειρίδιο, αυτόματο |
Χαρακτηριστικά του προϊόντος

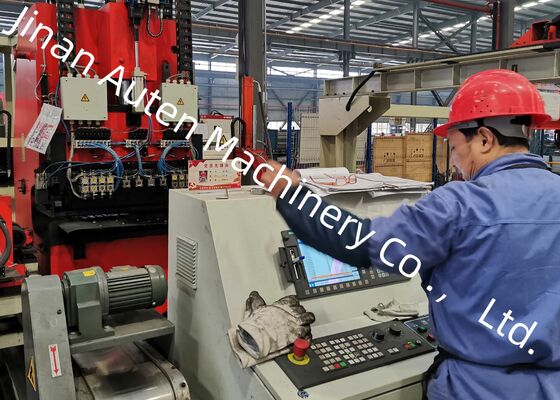

1Η γραμμή παραγωγής ενσωματώνει το υψηλής απόδοσης σύστημα ελέγχου CNC 828D με προηγμένο μηχανισμό τροφοδοσίας με τροφοδοσία από servo,επίτευξη υψηλής ταχύτητας επεξεργασίας με διατήρηση εξαιρετικής διαμετρικής ακρίβειας, ανώτερη επαναληψιμότητα τοποθέτησης και σταθερή ποιότητα επεξεργασίας καθ 'όλη τη διάρκεια του πλήρους κύκλου παραγωγής.
2Ο μηχανισμός αυτόματης κέντρωσης με ελεγχόμενο με σέρβο είναι ενσωματωμένος στο σύνολο κυλίνδρων υποστήριξης υλικού.που επιτρέπει την αποτελεσματική επεξεργασία διαμήκων δομών με διάφορες διατομέςΤο σύστημα αντισταθμίζει αυτόματα τις διαφορές ύψους που κυμαίνονται από 0 έως 200 mm, εξασφαλίζοντας ακριβή ευθυγράμμιση του εργασιακού τμήματος, σταθερή υποστήριξη υλικού,και αξιόπιστη απόδοση τροφοδοσίας κατά τη διάρκεια των εργασιών μηχανικής.
3Ο εξοπλισμός υποστηρίζει την εγκατάσταση έως και 25 τρυπών με διαφορετικές διαμέτρους, παρέχοντας ευπροσάρμοστες ρυθμίσεις εργαλείων και αποτελεσματική προσαρμοστικότητα παραγωγής.Το βελτιστοποιημένο σύστημα διαχείρισης πετρωμάτων επιτρέπει την ταχεία αντικατάσταση και την βολική ρύθμιση, μειώνοντας αποτελεσματικά το χρόνο προετοιμασίας της εγκατάστασης, βελτιώνοντας παράλληλα την ευελιξία της κατασκευής και τη συνολική λειτουργική αποτελεσματικότητα.
4Ο πλήρης κύκλος παραγωγής, συμπεριλαμβανομένων των εργασιών φόρτωσης υλικών, τρύπησης και εκφόρτωσης τελικών εξαρτημάτων, εκτελείται αυτόματα μέσω ενός ολοκληρωμένου συστήματος παραγωγής.Αυτή η προηγμένη αυτοματοποίηση ελαχιστοποιεί την χειροκίνητη παρέμβαση, μειώνει τις ανάγκες εργασίας και βελτιώνει σημαντικά την παραγωγική ικανότητα, τη σταθερότητα της διαδικασίας και τη συνέπεια του προϊόντος.
5Τα απόβλητα από τρύπηση που παράγονται κατά τη διάρκεια της επεξεργασίας μεταφέρονται και συλλέγονται αυτόματα μέσω ενός ολοκληρωμένου συστήματος απομάκρυνσης των απορριμμάτων.εμποδίζει τη συσσώρευση υλικού, και εξασφαλίζει συνεχή, αποτελεσματική και αδιάλειπτη λειτουργία παραγωγής.
6Το έξυπνο λογισμικό προγραμματισμού υποστηρίζει την άμεση εισαγωγή σχεδίων AutoCAD και αρχείων DXF που παράγονται από διάφορες βασικές πλατφόρμες CAD. Συνδυάζεται με μια διαισθητική διεπαφή ανθρώπου-μηχανής (HMI),Το σύστημα αναλύει αυτόματα τα δεδομένα σχεδιασμού και τα μετατρέπει σε προγράμματα επεξεργασίας, γεγονός που απλοποιεί τις διαδικασίες προγραμματισμού, μειώνει το χρόνο προετοιμασίας της παραγωγής,και ελαχιστοποιεί τα πιθανά σφάλματα λειτουργίας, βελτιώνοντας τη συνολική αποδοτικότητα της παραγωγής.
Η επίδειξη του προϊόντος παρουσιάζει μια προσεκτικά επιλεγμένη συλλογή τελικών δειγμάτων διαμήκης δέσμης που κατασκευάζονται σε αυτή την αυτοματοποιημένη γραμμή παραγωγής,που αντιπροσωπεύει μια ποικιλία προδιαγραφών που χρησιμοποιούνται συνήθως στα οχήματα εξόρυξηςΤα εργαλεία αυτά δείχνουν με σαφήνεια την εξαιρετική ακρίβεια τοποθέτησης τρυπών της μηχανής.ανώτερη ποιότητα τρύπησης, και εξαιρετική διαμετρική συνέπεια, επιτρέποντας στους πελάτες, τους μηχανικούς και τους επιθεωρητές ποιότητας να αξιολογήσουν άμεσα την ικανότητα επεξεργασίας του εξοπλισμού, την ακρίβεια κατασκευής,και αξιοπιστία παραγωγής.

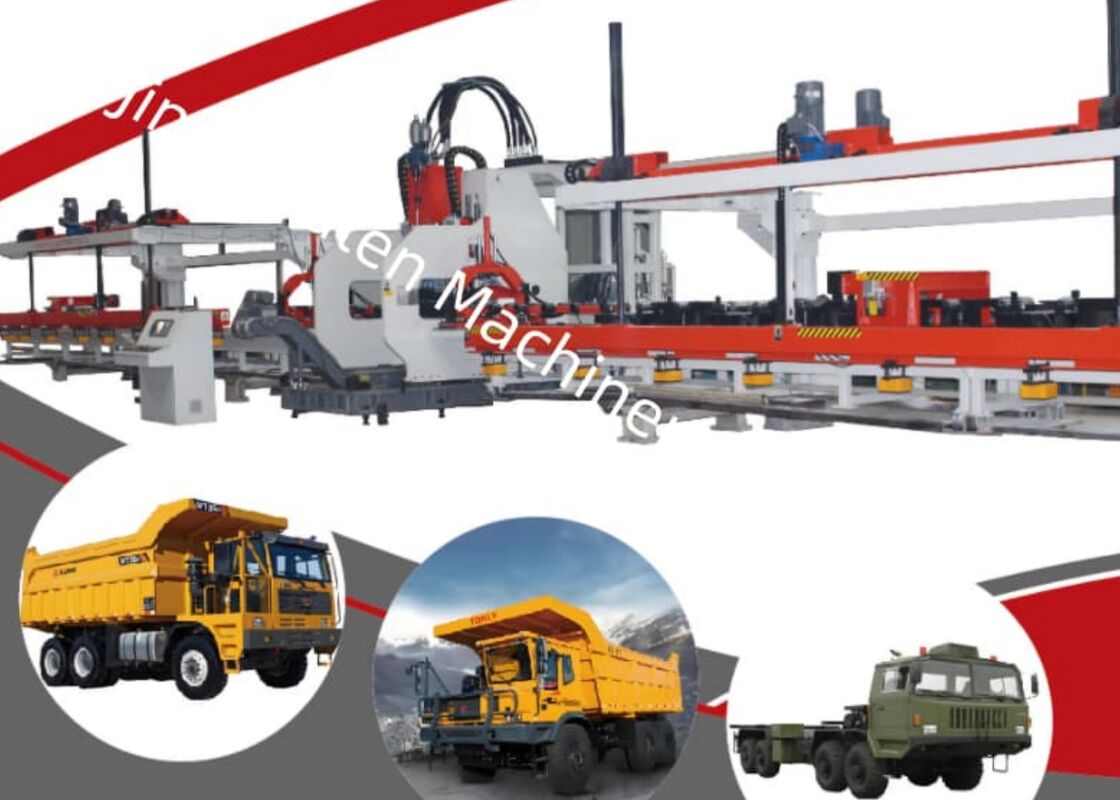

Αυτή η προηγμένη μηχανή τρύπησης μήκους με CNC είναι ειδικά σχεδιασμένη για την ακριβή τρύπηση επίπεδων μήκους που χρησιμοποιούνται στη βιομηχανία κατασκευής αυτοκινήτων.Χρησιμοποιείται ευρέως στην παραγωγή διαμήκων δοτύλων για βαριά φορτηγά, οχήματα εξόρυξης, μηχανήματα κατασκευής και άλλα εξειδικευμένα εμπορικά οχήματα.Με την παραγωγή πολύ ακριβών σχεδίων τρυπών που ικανοποιούν αυστηρές απαιτήσεις κατασκευής και μηχανικήςΤο εξοπλισμό παρέχει μια αξιόπιστη λύση κατασκευής για κρίσιμα φορτωτικά εξαρτήματα.και αυτοματοποιημένη παραγωγική ικανότητα συμβάλλουν σημαντικά στη βελτίωση της παραγωγικής απόδοσης, βελτιωμένη δομική ακεραιότητα και σταθερά ανώτερη ποιότητα του προϊόντος.
