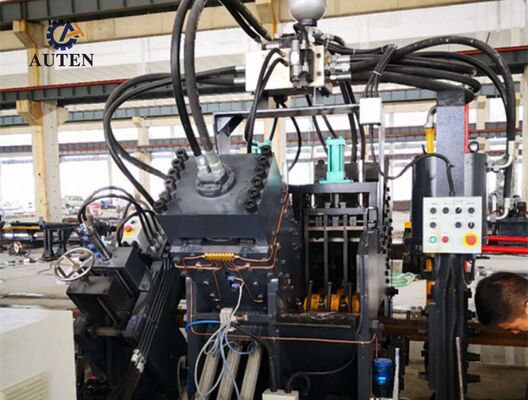

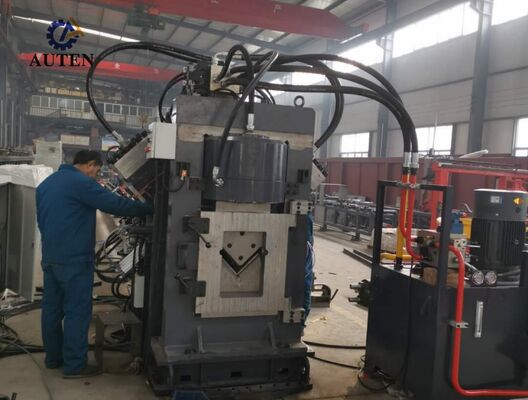

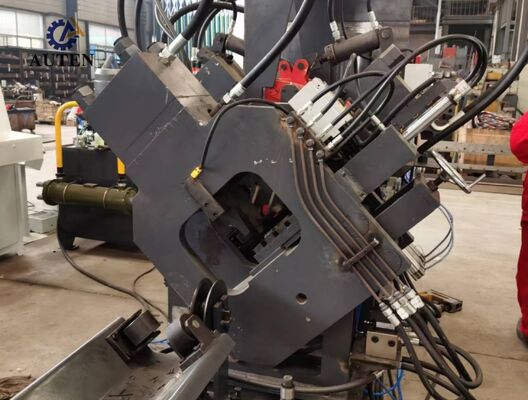

Μηχανή κοπής μοντέλου JNC2020 υψηλής ταχύτητας CNC με τρύπηση γωνίας 3 τρύπες ανά πλευρά

Μηχανή κοπής μοντέλου JNC2020 υψηλής ταχύτητας CNC με τρύπηση γωνίας 3 τρύπες ανά πλευρά

Εισαγωγή του προϊόντος:

Η γραμμή παραγωγής τρύπησης, σήμανσης και κοπής χάλυβα CNC υψηλής ταχύτητας της σειράς JNC αποτελείται από μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, σύστημα μεταφοράς υλικού κατά πλάτος,μηχανισμός περιστρεφόμενης φόρτωσης, μεταγωγός εισόδου, μεταγωγός εξόδου, αμαξοστοιχία τροφοδοσίας CNC, υδραυλικό σύστημα, ηλεκτρικό σύστημα ελέγχου, πνευματικό σύστημα και άλλα βοηθητικά εξαρτήματα.Ειδικά κατασκευασμένα για την αυτοματοποιημένη παραγωγή σιδήρου γωνίας που χρησιμοποιείται στην κατασκευή πύργων μεταφοράς, η γραμμή ενσωματώνει ολοκληρωμένο έλεγχο CNC σε όλη τη διαδικασία παραγωγής.εξαιρετική ακρίβεια επεξεργασίας, ευέλικτη επεξεργασία πολλαπλών μεγεθών και αποδοτική μεγάλης κλίμακας παραγωγή.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Το σύστημα τρύπησης CNC γωνιακού χάλυβα προσφέρεται είτε με δύο είτε με τρεις σταθμούς τρύπησης, με κάθε σταθμό να υποστηρίζει τρεις διαφορετικές διαμέτρους τρύπησης.Οι θέσεις τρύπησης καθορίζονται με ακρίβεια και ελέγχονται από το σύστημα CNCΤο σύστημα, σε συνδυασμό με την υψηλής ταχύτητας τροφοδοσία υλικών και τους βελτιστοποιημένους κύκλους τρύπησης, βελτιώνει σημαντικά τη συνολική αποδοτικότητα της παραγωγής..Κατά την επεξεργασία χάλυβα γωνίας 50 × 50 × 4 mm, η παραγωγή μπορεί να φθάσει περίπου στους 910 τόνους σε μια βάρδια εργασίας 8 ωρών.

2Η μονάδα σήμανσης ενσωματώνει μια πλήρως κλειστή δομική διαμόρφωση υψηλής αντοχής, η οποία παρέχει εξαιρετική ακαμψία και σταθερότητα λειτουργίας.Τέσσερις κασέτες τύπου χαρακτήρα κάτοχοι επιλέγονται αυτόματα σύμφωνα με CNC-προγραμματισμένες οδηγίες, ενώ οι θέσεις σήμανσης μπορούν να ρυθμιστούν ώστε να ανταποκρίνονται σε ειδικές απαιτήσεις παραγωγής.Προαιρετικός μηχανισμός σήμανσης με περιστροφικό δίσκο 10 σειρών παρέχει αυτόματη ευρετηρίαση χαρακτήρων χωρίς να απαιτείται χειροκίνητη ρύθμιση, βελτιώνοντας σημαντικά την αποτελεσματικότητα της σήμανσης και τη συνολική παραγωγική απόδοση.

3Η μονάδα κοπής χρησιμοποιεί μια ισχυρή διαμόρφωση κοπής με μία λεπίδα, παρέχοντας σημαντική χωρητικότητα κοπής, ακριβή έλεγχο διαστάσεων και σταθερή απόδοση κοπής.Η βελτιστοποιημένη διαδικασία κοπής μειώνει αποτελεσματικά την απώλεια υλικού, παράγοντας ομαλές και καθαρές άκρες κοπής με ελάχιστο σχηματισμό βρογχώνΗ ανοικτή δομή του υποθέματος λεπίδας παρέχει εύκολη πρόσβαση για ταχεία και ασφαλή αντικατάσταση της λεπίδας, συντομεύοντας τις περιόδους συντήρησης και βελτιώνοντας τη διαθεσιμότητα του μηχανήματος.

4Το οριζόντιο σύστημα μεταφοράς υλικού μεταφέρει αυτόματα το ατσάλι γωνίας στον περιστρεφόμενο μηχανισμό φόρτωσης μέσω ενός κιβωτίου ταχυτήτων μείωσης με κινητήρα.Αυτή η διαμόρφωση διατηρεί σταθερή τοποθέτηση του εργαστηρίου πριν από την τροφοδοσία και εξασφαλίζει αξιόπιστη, συνεχής μεταφορά υλικού καθ' όλη τη διάρκεια της διαδικασίας παραγωγής.

5. Τα εργασιακά κομμάτια είναι σταθερά σφιχτά και μεταφέρονται από ένα ελεγχόμενο από ελεγκτή CNC φορτηγό τροφοδοσίας.παρέχοντας υψηλής ακρίβειας τροφοδοσία υλικού, ακριβής τοποθέτηση και εξαιρετική επαναληψιμότητα κατά την επεξεργασία.

6Οι συγκροτήσεις τρύπησης, σήμανσης και κοπής κινούνται από υδραυλικό σύστημα υψηλών επιδόσεων που ενσωματώνει υδραυλική μονάδα ισχύος υψηλής ταχύτητας και συσσωρευτή.Τα υδραυλικά εξαρτήματα τύπου σιδηροτροχιάς παρέχουν ασφαλήΗ υδραυλική συλλογή είναι εξοπλισμένη με υψηλής ποιότητας μπλοκ βαλβίδων Atos, που εξασφαλίζουν σταθερό έλεγχο της πίεσης.αξιόπιστη υδραυλική λειτουργία, και παρατεταμένη αντοχή του συστήματος.

7Για να ανταποκρίνεται στις απαιτήσεις των διαφόρων περιβάλλοντων λειτουργίας, το υδραυλικό σύστημα έχει σχεδιαστεί για να υποστηρίζει διάφορες διαμορφώσεις ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα και ψύξης με λάδι.Η κατάλληλη μέθοδος ψύξης μπορεί να επιλεγεί σύμφωνα με τις συνθήκες λειτουργίας του πελάτη, το περιβάλλον εγκατάστασης και τις ειδικές απαιτήσεις παραγωγής.

8Η πλατφόρμα ελέγχου συνδυάζει έναν βιομηχανικό υπολογιστή, έναν ελεγκτή PLC, ένα σύστημα servo drive και εξωτερικές συσκευές αισθητήρα για να σχηματίσει μια ολοκληρωμένη αρχιτεκτονική ελέγχου CNC.Μόλις εισαχθούν οι απαιτούμενες παραμέτρους επεξεργασίαςΤο σύστημα υποστηρίζει την άμεση εισαγωγή DXF, NC και άλλων μορφών αρχείων που παράγονται από CAD.Η διαισθητική Ανθρώπινη Διασύνδεση Μηχανής (HMI) παρέχει γραφική απεικόνιση των εργασιακών μερών, αποθήκευση προγραμμάτων υψηλής χωρητικότητας, παρακολούθηση θέσης σε πραγματικό χρόνο και ολοκληρωμένες λειτουργίες διάγνωσης σφαλμάτων, βελτιώνοντας σημαντικά τον έλεγχο παραγωγής, τη διαχείριση εξοπλισμού,και επιχειρησιακή αποτελεσματικότητα.

Τα δείγματα επίδειξης καλύπτουν τις προδιαγραφές του τυποποιημένου σιδηρουργικού γωνιακού χάλυβα και τις αντιπροσωπευτικές εφαρμογές μηχανικής που χρησιμοποιούνται συνήθως στην κατασκευή πύργων μεταφοράς ισχύος.Αυτά τα τυπικά εργαλεία επιτρέπουν στους πελάτες, μηχανικούς και προσωπικό ελέγχου ποιότητας για την άμεση αξιολόγηση της ακρίβειας της μηχανικής, της ποιότητας επεξεργασίας, της διαμετρικής συνέπειας και της συνολικής απόδοσης του εξοπλισμού.Παρέχουν επομένως πρακτικές και αξιόπιστες αναφορές για την αξιολόγηση των δυνατοτήτων επεξεργασίας της μηχανής και τον προσδιορισμό της καταλληλότητάς της για τις διάφορες απαιτήσεις παραγωγής.

Σε έργα μεταφοράς ηλεκτρικής ενέργειας υπερυψωμένης τάσης (UHV), οι πύργοι μεταφοράς απαιτούνται να αντέχουν σε απαιτητικές περιβαλλοντικές συνθήκες και σημαντικά δομικά φορτία.Αυτή η γραμμή παραγωγής διαδραματίζει σημαντικό ρόλο στην κατασκευή των κατασκευαστικών στοιχείων από γωνιακό χάλυβα που αποτελούν την κύρια δομή αντοχής των πύργων αυτώνΕκτελεί αποτελεσματικά με υψηλή ακρίβεια τις εργασίες τρύπησης και τρύπησης σε γωνιακό χάλυβα που χρησιμοποιείται για σώματα πύργου, σταυροφόρα και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβούς τοποθέτησης τρύπαςΩς εκ τούτου, το σύστημα συμβάλλει στη βελτίωση της δομικής ακεραιότητας, της ασφάλειας λειτουργίας, της ποιότητας των υλικών και της ποιότητας των υλικών.και μακροπρόθεσμη αξιοπιστία των πύργων μεταφοράς, παρέχοντας παράλληλα μια αποδοτική και αξιόπιστη λύση παραγωγής για την παραγωγή μεγάλου όγκου σε σύγχρονη υποδομή μεταφοράς ενέργειας.
