Γραμμή διάτρησης και κοπής γωνιακών χαλύβων CNC υψηλής ταχύτητας 14x10x19mm Μέγεθος χαρακτήρα

Μεγάλη ταχύτητα CNC γωνιακή ατσάλινη γραμμή τρύπησης 14x10x19mm Μέγεθος χαρακτήρα

Εισαγωγή του προϊόντος:

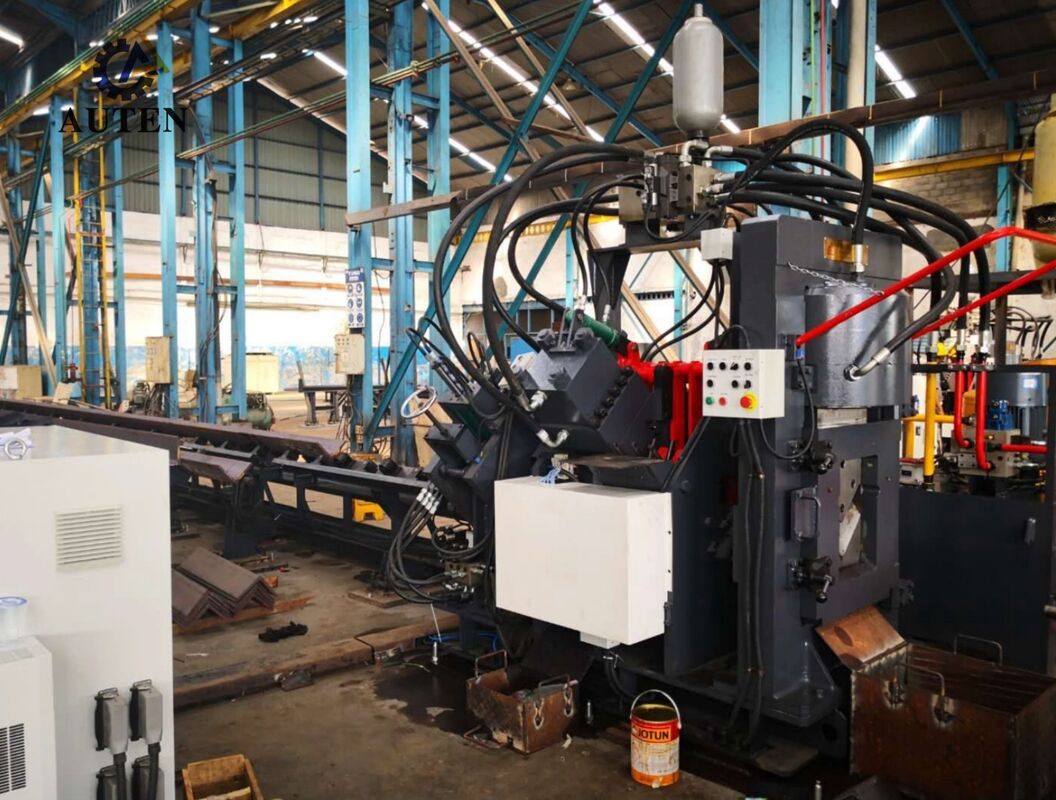

Η σειρά JNC High-Speed CNC Angle Steel Punching, Marking, and Cutting Production Line ενσωματώνει μια μονάδα τρύπησης, μονάδα σήμανσης, μονάδα κοπής, σύστημα μεταφοράς υλικού,μηχανισμός περιστρεφόμενης φόρτωσης, μεταγωγός εισόδου, μεταγωγός εξόδου, αμαξοστοιχία τροφοδοσίας CNC, υδραυλικό σύστημα, σύστημα ηλεκτρικού ελέγχου, πνευματικό σύστημα και λοιπές βοηθητικές συσκευές.Ειδικά κατασκευασμένα για την αυτοματοποιημένη επεξεργασία χάλυβα γωνίας που χρησιμοποιείται στην κατασκευή πύργων μεταφοράς, η γραμμή παραγωγής εφαρμόζει ολοκληρωμένο έλεγχο CNC σε ολόκληρη τη ροή εργασίας επεξεργασίας.ευέλικτη ικανότητα επεξεργασίας πολλαπλών μεγεθών, και την αποτελεσματική παραγωγή μεγάλων όγκων.

Παράμετροι προϊόντος:

Χαρακτηριστικά του προϊόντος:

1Το σύστημα τρυπήματος CNC γωνιακού χάλυβα είναι διαθέσιμο σε διαμορφώσεις δύο ή τριών σταθμών, με κάθε σταθμό τρυπήματος να φιλοξενεί τρεις διαφορετικές διαμέτρους τρυπήματος.Οι συντεταγμένες τρύπησης προγραμματίζονται με ακρίβεια και ελέγχονται μέσω του συστήματος CNCΤο σύστημα, σε συνδυασμό με την υψηλής ταχύτητας τροφοδοσία υλικών και βελτιστοποιημένους κύκλους τρύπησης, βελτιώνει σημαντικά τη συνολική αποδοτικότητα της παραγωγής..Κατά την επεξεργασία χάλυβα γωνίας 50 × 50 × 4 mm, η παραγωγική ικανότητα μπορεί να φθάσει περίπου στους 9·10 τόνους κατά τη διάρκεια μιας 8-ωρης βάρδιας εργασίας.

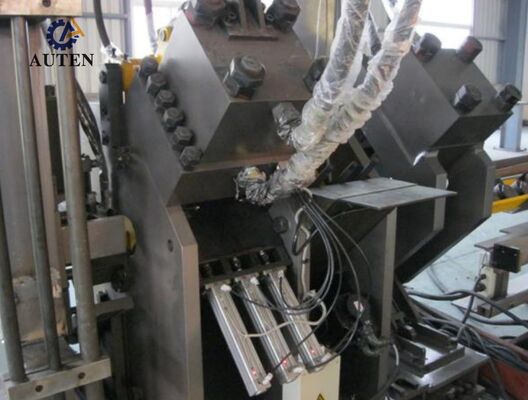

2Η μονάδα σήμανσης υιοθετεί ένα πλήρως κλειστό δομικό σχέδιο υψηλής αντοχής, παρέχοντας ανώτερη ακαμψία και σταθερή λειτουργική απόδοση.Τέσσερις κάμερες χαρακτήρων τύπου κασέτας επιλέγονται αυτόματα σύμφωνα με τις προγραμματισμένες οδηγίες CNC, ενώ οι θέσεις σήμανσης μπορούν να διαμορφωθούν ελεύθερα με βάση τις ειδικές απαιτήσεις παραγωγής.Προαιρετικός μηχανισμός σήμανσης με περιστρεφόμενο δίσκο 10 γραμμών επιτρέπει την αυτόματη ευρετηρίαση χαρακτήρων χωρίς χειροκίνητη παρέμβαση, αυξάνοντας σημαντικά την αποτελεσματικότητα της σήμανσης και τη συνολική παραγωγική ικανότητα.

3Η μονάδα κοπής διαθέτει βαριά δομή κοπής με μία λεπίδα, προσφέροντας υψηλή χωρητικότητα κοπής, ακριβή έλεγχο διαστάσεων και σταθερή απόδοση κοπής.Η βελτιστοποιημένη διαδικασία κοπής του ελαχιστοποιεί τα απόβλητα υλικού, παρέχοντας παράλληλα ομαλές και καθαρές επιφάνειες κοπής με μειωμένο σχηματισμό βρογχώνΗ ανοιχτή σχεδίαση του φορέα λεπίδας επιτρέπει την εύκολη πρόσβαση για ταχεία και ασφαλή αντικατάσταση της λεπίδας, μειώνοντας έτσι τον χρόνο διακοπής συντήρησης και βελτιώνοντας τη διαθεσιμότητα του εξοπλισμού.

4Το οριζόντιο σύστημα μεταφοράς υλικού μεταφέρει αυτόματα το γωνιακό χάλυβα στον περιστρεφόμενο μηχανισμό φόρτωσης μέσω ενός κιβωτίου ταχυτήτων μείωσης με κινητήρα.Αυτή η διάταξη διατηρεί σταθερή ευθυγράμμιση του εργαστηρίου πριν από την τροφοδοσία και εξασφαλίζει ομαλή, αξιόπιστη και συνεχής μεταφορά υλικών καθ' όλη τη διάρκεια του κύκλου παραγωγής.

5Τα εργασιακά κομμάτια σφιχτά σφιχτά και μεταφέρονται από μια τροφοδοτική άμαξα CNC με κινητήρα σερβοκίνησης.διασφάλιση υψηλής ακρίβειας τροφοδοσίας υλικού, ακριβής τοποθέτηση και εξαιρετική επαναληψιμότητα καθ' όλη τη διάρκεια της επεξεργασίας.

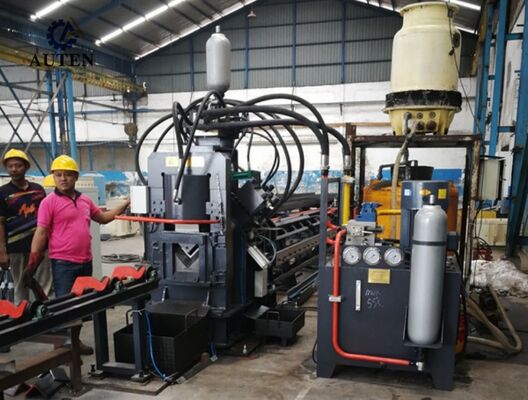

6Οι μονάδες τρύπησης, σήμανσης και κοπής τροφοδοτούνται από υδραυλικό σύστημα υψηλής απόδοσης που είναι εξοπλισμένο με υδραυλική μονάδα ισχύος υψηλής ταχύτητας και συσσωρευτή.Τα υδραυλικά εξαρτήματα τύπου σιδηροτροχιάς παρέχουν αξιόπιστηΗ υδραυλική διανομή ενσωματώνει υψηλής ποιότητας μπλοκ βαλβίδων Atos, παρέχοντας σταθερή ρύθμιση της πίεσης.αξιόπιστη υδραυλική απόδοση, και παρατεταμένη διάρκεια ζωής.

7Για να ανταποκριθεί σε διαφορετικές συνθήκες λειτουργίας, το υδραυλικό σύστημα υποστηρίζει πολλαπλές διαμορφώσεις ψύξης, συμπεριλαμβανομένης της ψύξης με νερό, ψύξης με αέρα και ψύξης με λάδι.Η πιο κατάλληλη λύση ψύξης μπορεί να επιλεγεί σύμφωνα με τις συνθήκες λειτουργίας του πελάτη, το περιβάλλον εγκατάστασης και τις ειδικές απαιτήσεις παραγωγής.

8Η πλατφόρμα ελέγχου ενσωματώνει έναν βιομηχανικό υπολογιστή, έναν ελεγκτή PLC, ένα σύστημα servo drive και εξωτερικές συσκευές αισθητήρα για να δημιουργήσει μια ολοκληρωμένη αρχιτεκτονική ελέγχου CNC.Μετά την εισαγωγή των απαιτούμενων παραμέτρων επεξεργασίαςΤο σύστημα υποστηρίζει την άμεση εισαγωγή DXF, NC και άλλων μορφών αρχείων που παράγονται από CAD.Η διαισθητική Human ̇ Machine Interface (HMI) του παρέχει γραφική απεικόνιση του εργασιακού τμήματος, αποθήκευση προγραμμάτων υψηλής χωρητικότητας, παρακολούθηση θέσης σε πραγματικό χρόνο και ολοκληρωμένες λειτουργίες διάγνωσης σφαλμάτων, βελτιώνοντας σημαντικά την εποπτεία της παραγωγής, τη διαχείριση του εξοπλισμού,και τη συνολική λειτουργική απόδοση.

Τα δείγματα επίδειξης καλύπτουν τις προδιαγραφές του τυποποιημένου σιδηρουργικού γωνιακού χάλυβα και τις αντιπροσωπευτικές εφαρμογές μηχανικής που χρησιμοποιούνται συνήθως στην κατασκευή πύργων μεταφοράς ισχύος.Αυτά τα τυπικά εργαλεία επιτρέπουν στους πελάτες, μηχανικούς και προσωπικό ελέγχου ποιότητας για την άμεση αξιολόγηση της ακρίβειας της μηχανικής, της ποιότητας επεξεργασίας, της διαμετρικής συνέπειας και της συνολικής απόδοσης του εξοπλισμού.Παρέχουν επομένως πρακτικές και αξιόπιστες αναφορές για την αξιολόγηση των δυνατοτήτων επεξεργασίας της μηχανής και τον προσδιορισμό της καταλληλότητάς της για τις διάφορες απαιτήσεις παραγωγής.

Σε έργα μεταφοράς ηλεκτρικής ενέργειας υπερυψωμένης τάσης (UHV), οι πύργοι μεταφοράς απαιτούνται να αντέχουν σε απαιτητικές περιβαλλοντικές συνθήκες και σημαντικά δομικά φορτία.Αυτή η γραμμή παραγωγής διαδραματίζει σημαντικό ρόλο στην κατασκευή των κατασκευαστικών στοιχείων από γωνιακό χάλυβα που αποτελούν την κύρια δομή αντοχής των πύργων αυτώνΕκτελεί αποτελεσματικά με υψηλή ακρίβεια τις εργασίες τρύπησης και τρύπησης σε γωνιακό χάλυβα που χρησιμοποιείται για σώματα πύργου, σταυροφόρα και άλλα βασικά δομικά στοιχεία,διασφάλιση ακριβούς τοποθέτησης τρύπαςΩς εκ τούτου, το σύστημα συμβάλλει στη βελτίωση της δομικής ακεραιότητας, της ασφάλειας λειτουργίας, της ποιότητας των υλικών και της ποιότητας των υλικών.και μακροπρόθεσμη αξιοπιστία των πύργων μεταφοράς, παρέχοντας παράλληλα μια αποδοτική και αξιόπιστη λύση παραγωγής για την παραγωγή μεγάλου όγκου σε σύγχρονη υποδομή μεταφοράς ενέργειας.
