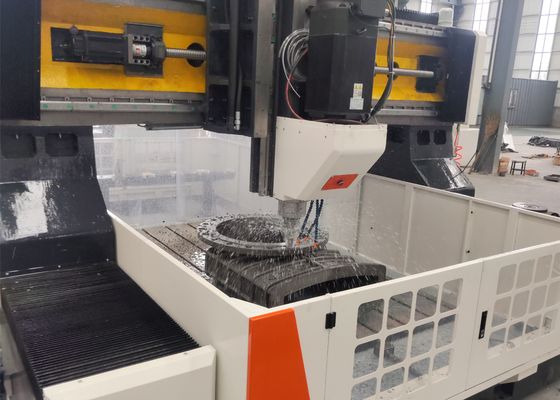

Άτρακτος μηχανής διάτρησης και σπειροτόμησης CNC πλάκας μέγιστου πάχους 180mm, Κώνος BT50-150

180 mm μέγιστο πάχος CNC πλάκας τρυπήματος και τρυπήματος μηχανή σπινδέλου Taper BT50-150

Εφαρμογή:

Χρησιμοποιείται κυρίως για γεωτρήσεις υψηλής απόδοσης εργαλείων, συμπεριλαμβανομένων φλάντζων, δίσκων, δακτυλίων και πλακών με πάχος εντός του αποτελεσματικού εύρους.Μέσα από τρύπες και τυφλές τρύπες μπορεί να τρυπηθεί τόσο σε μονοϋλικά μέρη και σύνθετα υλικά. Η διαδικασία επεξεργασίας του εργαλείου είναι ψηφιακά ελεγχόμενη, με εξαιρετικά βολική λειτουργία.και μαζική παραγωγή.

1Κεφαλίδα ισχύος τρύπησης:

Η κεφαλή ισχύος τρυπήματος είναι εξοπλισμένη με έναν ειδικό κινητήρα σφινδάλου servo, ο οποίος χρησιμοποιεί μια οδοντωτή συγχρονισμένη ζώνη για τη μείωση της ταχύτητας και την αύξηση της ροπής για την οδήγηση ενός εξειδικευμένου σφινδάλου ακριβείας.Το σπινδύλιο ενσωματώνει μια διαμόρφωση έξι σειρών ιαπωνικών γωνιακών ρουλεμάντων επαφής (τέσσερις μπροστά και δύο πίσω) για να επιτευχθεί σταθερή διακύμανση ταχύτητας.Είναι εξοπλισμένο με σύστημα αλλαγής εργαλείων με πνευματικό σύστημα.Οι άξονες X και Y είναι σε θέση να συνδέονται και να υιοθετούν έλεγχο ημικλεισμένου βρόχου.που επιτρέπουν λειτουργίες γραμμικής και τόξου παρεμβολήςΤο άκρο του σπινδέλου διαθέτει ένα κωνικό τρύπα BT50 και είναι εξοπλισμένο με περιστρεφόμενο σύνδεσμο υψηλής ταχύτητας, επιτρέποντας την επεξεργασία με ένα κέντρο τρυπήματος U υψηλής ταχύτητας.

2Συσκευή μετάδοσης:

Ο υψηλής ακρίβειας σχεδιασμός των σιδηροτροχιών καθοδήγησης και των συρρέων που εισάγονται από την Ταϊβάν εξασφαλίζει ομαλή λειτουργία και βελτιώνει αποτελεσματικά την ικανότητα βαρέος φορτίου.

α. Ο άξονας Χ και ο άξονας Ζ χρησιμοποιούν καθένα δύο κυλιόμενα γραμμικά οδηγοί ως οδηγοί και φορτωτές ράγες για οριζόντια και κατακόρυφη κίνηση, αντίστοιχα.Αυτή η διαμόρφωση πληροί τις τεχνικές απαιτήσεις της υψηλής ταχύτητας γεώτρησηςΓια τη μετάδοση, ο άξονας X και ο άξονας Z χρησιμοποιούν κινητήρες servo AC για να οδηγήσουν τις βίδες μπάλας ακριβείας σε περιστροφή, επιτυγχάνοντας έτσι γραμμική κίνηση.

β. Ο άξονας Y είναι εξοπλισμένος με δύο γραμμικούς οδηγούς κυλίνδυνου βαρέος φορτίου και στις δύο πλευρές, ένας από τους οποίους διαθέτει πλάγια δομή, η οποία συγκεντρωτικά σχηματίζει τη λωρίδα σύρσης του άξονα Y.Αυτή η ρύθμιση ικανοποιεί τις υψηλές απαιτήσεις ακαμψίας και αντοχής του πλαισίου της θύρας, ενώ προσφέρει επίσης τεχνικά πλεονεκτήματα όπως χαμηλός συντελεστής τριβής, υψηλή ταχύτητα κίνησης, άριστη απόδοση απορρόφησης δονήσεων και μακρά διάρκεια ζωής.Το κιβώτιο μετάδοσης Y-άξονα υιοθετεί διπλή τεχνολογία συγχρονισμένης κίνησης σεροκινητήρα με έναν σεροκινητήρα σε κάθε πλευρά, μετακινώντας έτσι το πλαίσιο της θύρας και επιτρέποντας την επεξεργασία CNC.

3Η συσκευή αυτόματης λίπανσης και η προστατευτική συσκευή:

Το εργαλείο αυτό είναι εξοπλισμένο με αρχική αυτοματοποιημένη συσκευή λιπαντικής με μερική πίεση από την Ταϊβάν.που είναι ικανό να λιπαίνει αυτόματα όλα τα κινηματικά ζευγάρια, όπως οι σιδηρόδρομοι καθοδήγησηςΟι άξονες X και Y του εργαλείου είναι εξοπλισμένες με προστατευτικά καλύμματα αδιάβροχα,και ανθεκτικά σπρέι βαφέρ είναι εγκατεστημένα γύρω από το τραπέζι εργασίας.

4Αυτοματοποιημένος μεταφορέας τσιπ και συσκευή ψύξης κυκλοφορίας:

Ο αυτόματος μεταφορέας τσιπ είναι εγκατεστημένος στο πίσω μέρος του πάγκου εργασίας, με φίλτρο στο τέλος του.και η έξοδος του συνδέεται με το κεντρικό σύστημα διήθησης νερού μέσω ενός σωλήναΤο ψυκτικό ρεύμα εισέρχεται στον μεταφορέα τσιπ, μετά από τον οποίο η αντλία ανύψωσης του μεταφορέα τσιπ αντλεί το ψυκτικό ρεύμα στο κεντρικό σύστημα φιλτραρίσματος.Το φιλτραρισμένο υγρό ψύξης κυκλοφορεί στη συνέχεια από αντλία ψύξης υψηλής πίεσης για σκοπούς ψύξης κοπής.

Η συσκευή αυτή διαθέτει τόσο εσωτερικά όσο και εξωτερικά συστήματα ψύξης εργαλείων:κατά την υψηλής ταχύτητας γεώτρηση, το εργαλείο ψύχεται μέσω εσωτερικής εκφόρτωσης νερού, ενώ η εξωτερική ψύξη χρησιμοποιείται για ελαφρές εργασίες άλεσης.

SΠροδιαγραφές:
