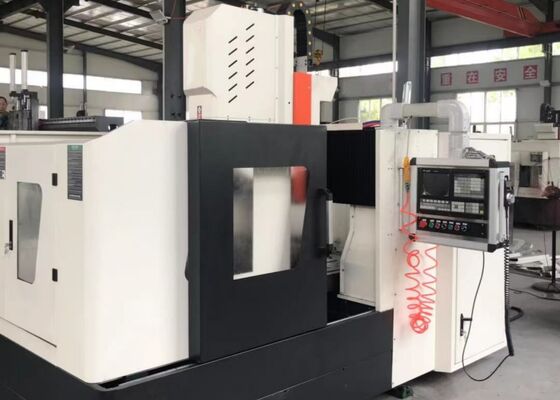

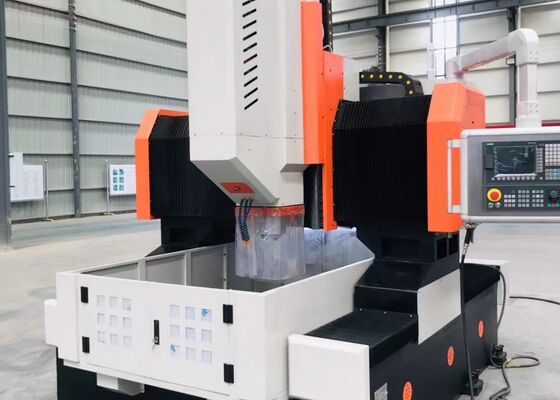

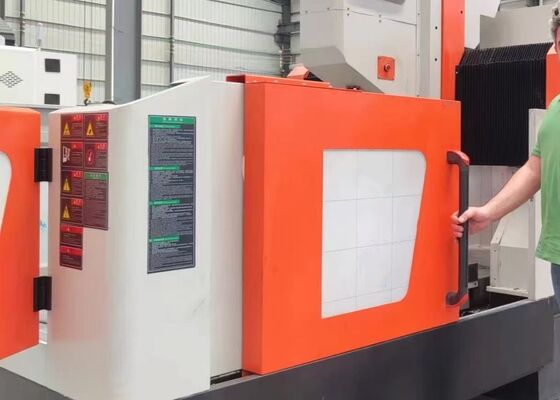

Χρησιμοποιείται για πλάκες φύλλων σωλήνων φλάντζες μηχανή τρυπήματος Cnc 11KW δύναμη κινητήρα σπείρας σερβο
Εισαγωγή του προϊόντος:
Ο εξοπλισμός έχει σχεδιαστεί ειδικά για την επεξεργασία πλακών φύλλων σωλήνων και φλάντζων, που υποστηρίζουν διάμετρο τρύπας έως φ80 mm. Οι κύριες λειτουργίες του περιλαμβάνουν τρυπεία, στρογγυλοποίηση, τρυπήματα, χτύπημα,διακοπέςΤο σύστημα ελέγχου CNC είναι φιλικό προς το χρήστη, διευκολύνοντας την απλή λειτουργία.Το μηχάνημα επιτυγχάνει συνεχώς εξαιρετική ακρίβεια και απόδοση.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD1010 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
| Μέγιστο πάχος (mm) |
≤ 180 |
| Διάμετρος απόσβεσης |
M3-M20 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα σφαιριού σερβο(kW) |
11 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
Χαρακτηριστικά του προϊόντος
1Το πλαίσιο και η διασταυρούμενη δέσμη του μηχανήματος κατασκευάζονται από συγκολλημένες δομές από χάλυβα και υποβάλλονται σε ολοκληρωμένη θερμική επεξεργασία για την ελάφρυνση των πιέσεων, ώστε να εξασφαλίζεται υψηλή ακρίβεια.Πριόντιος συρόμενος πίνακαςΤο νήμα είναι κατασκευασμένο από χυτοσίδηρο, προσφέροντας ανώτερη αντοχή και δομική ακαμψία.
2Το διπλό σύστημα servo drive στις δύο πλευρές του άξονα X παρέχει ακριβή και συγχρονισμένη κίνηση της θύρας, εξασφαλίζοντας εξαιρετική κατακόρυφη μεταξύ των άξονων Y και X.
3Το τραπέζι εργασίας είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, παρέχοντας αξιόπιστη λειτουργία, εξαιρετική ακαμψία και μακροχρόνια σταθερότητα.
4Το σπινδύλιο γεώτρησης διαθέτει υψηλή ακαμψία,σχεδιασμός BT40 ακριβείας και είναι εξοπλισμένο με εσωτερικό σύστημα παροχής ψυκτικού υλικού για βελτιωμένη απόδοση επεξεργασίας και απλοποιημένη αντικατάσταση εργαλείωνΤο εύρος των ταχυτήτων του σπινδέλου εκτείνεται από 30 έως 3000 σ/min.
5Δύο συστήματα μεταφοράς τσιπ με αλυσίδα πλάκας τοποθετούνται και στις δύο πλευρές του τραπεζιού εργασίας.διευκόλυνση της αποτελεσματικής διαχείρισης των τσιπ και της επανακυκλοφορίας του ψυκτικού.
6Το μηχάνημα είναι εξοπλισμένο με εσωτερικά και εξωτερικά συστήματα ψύξης, το καθένα από τα οποία παρέχει επαρκή πίεση και χωρητικότητα ροής για βέλτιστες επιδόσεις επεξεργασίας.Οι συσκευές παρακολούθησης του επιπέδου ψυκτικού υγρού είναι επίσης ενσωματωμένες για να εξασφαλιστεί η αποτελεσματική λίπανση και ψύξη των εργαλείων κοπής καθ 'όλη τη διάρκεια της λειτουργίας.
7Το μηχάνημα ενσωματώνει ένα κεντρικό αυτόματο σύστημα λίπανσης που παρέχει συνεχή και αξιόπιστη λίπανση στα βασικά στοιχεία κίνησης, συμπεριλαμβανομένων των οδηγών, των γροθιών σφαιρίδας,και ρουλεμάν, συμβάλλοντας στην παράταση της λειτουργικής διάρκειας αυτών των κρίσιμων στοιχείων.
8Το σύστημα ελέγχου CNC είναι το μοντέλο 828D, προσφέροντας ολοκληρωμένη λειτουργικότητα, ολοκληρωμένο προγραμματισμό CAD-CAM, φιλική προς το χρήστη λειτουργία, καθώς και αυτόματες ειδοποιήσεις και λειτουργίες αντιστάθμισης σφαλμάτων.
9Το μηχάνημα είναι εξοπλισμένο με βασικά εξαρτήματα από διεθνώς αναγνωρισμένα εμπορικά σήματα, συμπεριλαμβανομένων των γραμμικών οδηγών κυλίνδρων, γροθών μπάλας, κινητήρων και οδηγών, του σπινδέλου, του συστήματος ελέγχου CNC,Υδραυλικές αντλίες και βαλβίδεςΑυτό εγγυάται εξαιρετική αξιοπιστία και σταθερή λειτουργία.
Το μηχάνημα κοπής πλακών με διάδρομο CNC είναι μια ισχυρή βιομηχανική λύση, μελετημένα σχεδιασμένη για ακριβή μηχανική επεξεργασία συστατικών του τύπου πλάκας και δομικών εξαρτημάτων.Είναι ειδικά σχεδιασμένο για την επεξεργασία τεμαχίων όπως φλάντζες., δίσκους, δακτυλίους και επίπεδες πλάκες, εφόσον το πάχος του υλικού παραμένει εντός του οριζόμενου αποτελεσματικού εύρους επεξεργασίας της μηχανής.
Στις εγκαταστάσεις κατασκευής χάλυβα, η μηχανή τρυπήματος πλάκας αυτή εκτελεί με υψηλή ακρίβεια τις εργασίες τρυπήματος και άλεσης σε δομικές πλάκες και εξαρτήματα σύνδεσης,παρέχοντας μια αξιόπιστη βάση για την κατασκευή ισχυρών και αξιόπιστων δομών από χάλυβαΣτον τομέα της αιολικής ενέργειας, παρέχει ακριβή μηχανική επεξεργασία πύργων και φλάντζων ανεμογεννητριών, διασφαλίζοντας ότι αυτά τα κρίσιμα στοιχεία μπορούν να αντέξουν τις απαιτητικές περιβαλλοντικές συνθήκες,συμπεριλαμβανομένων των υψηλών φορτίων ανέμου και των διακυμάνσεων της θερμοκρασίαςΓια εφαρμογές μηχανικής γεφυρών, η μηχανή επεξεργάζεται δομές γεφυρών και δομές στήριξης.που επιτρέπουν τη δημιουργία ασφαλών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικές πιέσεις καθ 'όλη τη διάρκεια ζωής της γέφυρας.
