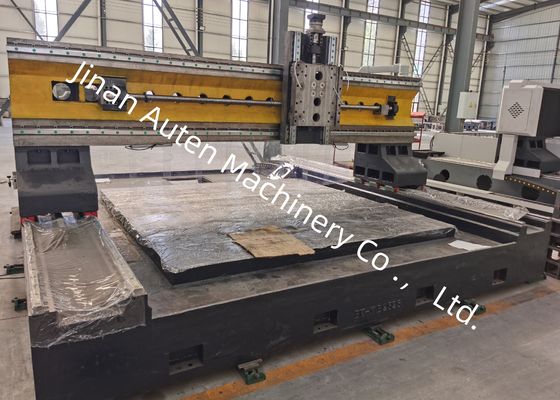

3000x3000mm CNC Πλάκα τρυπήματος και φρένο μηχανή 80mm διάμετρος τρυπήματος
Εφαρμογή:
Κατάλληλο για τρυπήματα, διατριβές, χτυπήματα και άλεση πλακών/δομικών στοιχείων.
Έχει σχεδιαστεί κυρίως για υψηλής απόδοσης γεωτρήσεις εργαστηρίων όπως φλάντζες, δίσκοι, δακτυλίδια και πλάκες με πάχος εντός του αποτελεσματικού εύρους.Η γεώτρηση τρυπών και τυφλών τρυπών μπορεί να επιτευχθεί τόσο σε μονοϋλικά μέρη όσο και σε σύνθετα υλικά.Η μηχανική επεξεργασία του εργαλείου είναι ψηφιακά ελεγχόμενη, προσφέροντας εξαιρετικά βολική λειτουργία.
Προδιαγραφές:
| Μέγεθος του εργασιακού τμήματος |
LxW |
3000x3000 χιλιοστά |
| Υψόμετρος γάντιας |
800 χιλιοστά |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος τρυπών |
Φ80 mm |
| Μέγιστο πάχος |
≤ 180 mm |
| Διάμετρος απόσβεσης |
M3-M28 mm |
| Ταχύτητα σπινδέλου |
30~3000 στροφές/δευτερόλεπτο |
| Δύναμη κινητήρα σφαιριού σερβο |
30kW |
| Απόσταση από το κάτω άκρο του σπινδέλου έως το τραπέζι εργασίας |
200-800 χιλιοστά |
|
Πλευρική κίνηση της κεφαλής ισχύος
(άξονας Χ)
|
Μέγιστη οριζόντια κίνηση |
3000 χιλιοστά |
| Ταχύτητα πλευρικής κίνησης |
0 ~ 9 στροφές/min |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση |
1x2,4 kW |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μαξ. στροφή τροφοδότησης |
3000 χιλιοστά |
| Ταχύτητα κίνησης τροφής |
0~9 m/min |
| Δύναμη τροφοδοτικού κινητήρα |
2x2,4 kW |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μαξ. εγκεφαλικό επεισόδιο |
600 χιλιοστά |
| Ταχύτητα κίνησης |
0 ~ 8 m/min |
| Δύναμη κινητήρα σερβοκινητήρα |
1x2,4 kW |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Γ |
0-0,01 mm/1000 mm
|
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Γ |
0-0,01 mm/1000 mm |

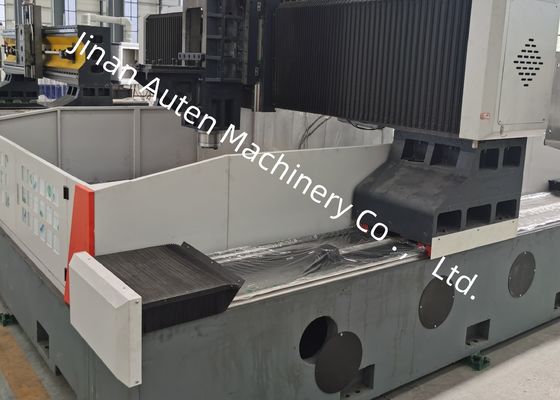

Δομή μηχανής:
Το μηχάνημα είναι κατασκευασμένο από χύτευση και αποτελείται κυρίως από ένα τραπέζι εργασίας, ένα κινητό γάντιο, ένα κινητό έλκηθρο σέλι, μια κεφαλή γεώτρησης και φρένασης, μια συσκευή αυτόματης λίπανσης,Προστατευτική διάταξη, ένα σύστημα ψύξης κυκλοφορίας, ένα σύστημα ψηφιακού ελέγχου και ένα ηλεκτρικό σύστημα, μεταξύ άλλων συστατικών.και ζευγάρια βίδες με ακρίβεια για μεταφορά, διασφαλίζοντας ότι το εργαλείο μηχανής επιτυγχάνει υψηλή ακρίβεια θέσης και επαναλαμβανόμενη ακρίβεια θέσης.
1Δουλειό:
Ο πάγκος εργασίας κατασκευάζεται από γκρι σίδηρο (HT250), υποβάλλεται σε τελική επεξεργασία μετά από δευτερογενή θέρμανση και επεξεργασία ισχύος για να εξασφαλιστεί η σωστή εσωτερική ποιότητα και σταθερότητα διαστάσεων.Η επιφάνεια εργασίας διαθέτει δομή χύτευσης.
2- Κινούμενο Πύργο:
Το κινητό γκαράζ είναι κατασκευασμένο από γκρι χυτοσίδηρο (HT250).Ενα σύνολο από βίδες με σφαίρες ακριβείαςΌταν κινείται προς την ίδια κατεύθυνση, η κεφαλή ισχύος γεώτρησης τοποθετείται πάνω στην πλάκα ολίσθησης της κεφαλής ισχύος.Η κίνηση του γκάντρι επιτυγχάνεται μέσω της περιστροφής της μπάλας βίδα, η οποία τροφοδοτείται από τον κινητήρα σερβοκίνησης μέσω ζεύξης ακριβείας.
Έχει σχεδιαστεί κυρίως για υψηλής απόδοσης γεωτρήσεις εργαστηρίων όπως φλάντζες, δίσκοι, δακτυλίδια και πλάκες με πάχος εντός του αποτελεσματικού εύρους.Η γεώτρηση τρυπών και τυφλών τρυπών μπορεί να επιτευχθεί τόσο σε μονοϋλικά μέρη όσο και σε σύνθετα υλικά.Η μηχανική επεξεργασία του εργαλείου είναι ψηφιακά ελεγχόμενη, προσφέροντας εξαιρετικά βολική λειτουργία, και επιτρέπει αυτοματοποίηση, υψηλή ακρίβεια, πολλαπλή παραγωγή και μαζική παραγωγή.
Τα δείγματα αυτά καλύπτουν διάφορες κοινές προδιαγραφές και σενάρια επεξεργασίας, επιτρέποντας στους χρήστες να επιθεωρήσουν άμεσα την ποιότητα επεξεργασίας, την ακρίβεια των διαστάσεων και την τελική επιφάνεια,παρέχοντας έτσι ένα απτό σημείο αναφοράς για την αξιολόγηση των επιδόσεων και της καταλληλότητας της μηχανής εργαλείου για συγκεκριμένες ανάγκες παραγωγής.
