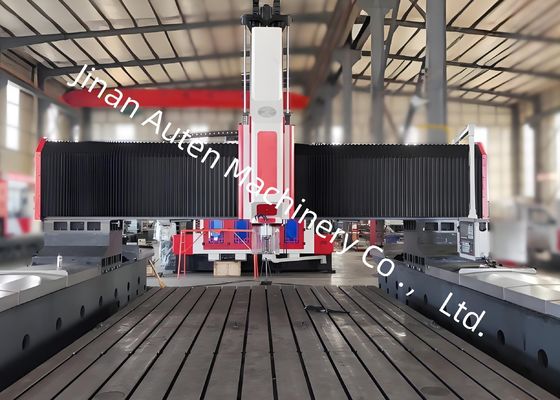

Μηχάνημα διάτρησης πλάκας CNC υψηλής απόδοσης με ύψος πύλης 100mm, κινητήρας άξονα σερβο 22kw
Εφαρμογή εξοπλισμού:
Αυτή η σειρά μηχανημάτων CNC Gantry Drilling and Milling Machine χρησιμοποιείται κυρίως για εργασίες διάτρησης, λοξοτμήσεων, σπειρωμάτων, φρεζαρίσματος και βαρελίσματος σε εξαρτήματα πλάκας/δομικά εξαρτήματα. Δημιουργεί αποτελεσματικά οπές σε τεμάχια εργασίας όπως φλάντζες, δίσκους, δακτυλίους και πλάκες με πάχος εντός του αποτελεσματικού εύρους. Μπορεί να ανοίξει οπές και τυφλές οπές τόσο σε εξαρτήματα ενός υλικού όσο και σε σύνθετα υλικά. Η επεξεργασία του εργαλειομηχανής ελέγχεται ψηφιακά, καθιστώντας τη λειτουργία εξαιρετικά βολική. Επιτρέπει την αυτοματοποιημένη, υψηλής ακρίβειας, πολλαπλών ποικιλιών και μεγάλης κλίμακας παραγωγή.
Δομή εξοπλισμού:
Αυτός ο εξοπλισμός αποτελείται κυρίως από ένα πάγκο από χυτοσίδηρο, μια κινητή πύλη, μια κινητή σέλα, μια κεφαλή ισχύος διάτρησης και φρεζαρίσματος, μια αυτόματη συσκευή λίπανσης και προστασίας, μια συσκευή κυκλοφορικής ψύξης, ένα σύστημα ψηφιακού ελέγχου και ένα ηλεκτρικό σύστημα. Οι κυλιόμενοι οδηγοί παρέχουν υποστήριξη και καθοδήγηση, ενώ οι κινήσεις ακριβείας με βίδες εξασφαλίζουν υψηλή ακρίβεια τοποθέτησης και επαναληψιμότητα.
1. Κρεβάτι και τραπέζι εργασίας:
Το κρεβάτι και το τραπέζι εργασίας είναι κατασκευασμένα από γκρι σίδηρο (HT250) ως ενσωματωμένα χυτά, υποβάλλονται σε δευτερογενή ανόπτηση και επεξεργασία γήρανσης και είναι μηχανικά με ακρίβεια για να εξασφαλίσουν εξαιρετική δυναμική και στατική ακαμψία χωρίς παραμόρφωση. Η επιφάνεια του τραπεζιού εργασίας διαθέτει υποδοχές Τ μηχανικής ακριβείας διατεταγμένες σε ορθολογική διάταξη για τη σύσφιξη των τεμαχίων εργασίας. Η βάση του κρεβατιού είναι εξοπλισμένη με δύο γραμμικούς οδηγούς υψηλής ακρίβειας σε κάθε πλευρά, εξασφαλίζοντας ομοιόμορφη κατανομή δύναμης στις διαφάνειες του οδηγού, ενισχύοντας σημαντικά την ακαμψία του εργαλειομηχανής και την αντοχή σε εφελκυστικές και θλιπτικές δυνάμεις. Το σύστημα κίνησης χρησιμοποιεί σερβοκινητήρες AC και ζεύγη βιδών ακριβείας για κίνηση διπλής πλευράς, επιτρέποντας στην πύλη να κινείται κατά τον άξονα Υ. Ρυθμιζόμενα μπουλόνια κατανέμονται στη βάση του κρεβατιού, επιτρέποντας την εύκολη ρύθμιση του επιπέδου του κρεβατιού και του τραπεζιού εργασίας.
2. Κινητή πύλη:
Η κινητή πύλη είναι κατασκευασμένη από γκρι σίδηρο (HT250) και διαθέτει δύο κυλιόμενους γραμμικούς οδηγούς εξαιρετικά υψηλής φόρτισης εγκατεστημένους στην μπροστινή πλευρά της πύλης. Ένα σύνολο ζευγών βιδών ακριβείας και ένας σερβοκινητήρας επιτρέπουν στη διαφάνεια της κεφαλής ισχύος να κινείται προς την κατεύθυνση του άξονα Χ. Οι κεφαλές ισχύος διάτρησης είναι εγκατεστημένες στη διαφάνεια της κεφαλής ισχύος.
3. Κινούμενη σέλα:
Η κινούμενη σέλα είναι ένα δομικό εξάρτημα από χυτοσίδηρο ακριβείας. Είναι εξοπλισμένο με δύο γραμμικούς οδηγούς CNC υψηλής φόρτισης, ένα σύνολο συγκροτημάτων βιδών ακριβείας και ένα πλανητικό μειωτήρα υψηλής ακρίβειας συνδεδεμένο με έναν σερβοκινητήρα. Διαθέτει επίσης έναν κύλινδρο ισορροπημένο με άζωτο. εξισορροπώντας το βάρος της κεφαλής ισχύος για τη μείωση του φορτίου στη βίδα και την παράταση της διάρκειας ζωής της. Οδηγεί την κεφαλή ισχύος διάτρησης να κινείται προς την κατεύθυνση του άξονα Ζ, επιτρέποντας λειτουργίες όπως γρήγορη τροφοδοσία, τροφοδοσία εργασίας, γρήγορη ανάσυρση και διακοπή. Διαθέτει επίσης αυτόματη θραύση τσιπ, αφαίρεση τσιπ και λειτουργίες παύσης.
Πίνακας τεχνικών παραμέτρων:
| Όνομα |
Στοιχείο |
Τιμή παραμέτρου |
| Μέγιστες διαστάσεις επεξεργασίας τεμαχίου εργασίας |
Μήκος × Πλάτος (mm) |
3000*2500 |
| Ύψος πύλης (mm) |
1000 (μπορεί επίσης να καθοριστεί με βάση το θεμέλιο) |
| Τραπέζι εργασίας |
Πλάτος υποδοχής Τ (mm) |
28 |
| Κεφαλή ισχύος διάτρησης τύπου κατακόρυφου εμβόλου |
Ποσότητα (μονάδα) |
1 |
| Κωνική οπή ατράκτου |
BT50-190 |
| Διάμετρος διάτρησης (συνηθισμένος ανθρακούχος χάλυβας) (mm) |
Φ1-Φ90 |
| Διάμετρος σπειρώματος (mm) |
M3-M30 |
| Ταχύτητα ατράκτου (r/min) |
30~3000 |
| Ισχύς σερβοκινητήρα ατράκτου (kW) |
22kw |
| Απόσταση από την κάτω επιφάνεια του ατράκτου έως το τραπέζι εργασίας (mm) |
200-1200 |
| Πλευρική κίνηση κεφαλής ισχύος (άξονας Χ) |
Μέγιστη πλευρική διαδρομή (mm) |
2500 |
| Πλευρική ταχύτητα κίνησης (m/min) |
0~8 |
| Ισχύς σερβοκινητήρα πλευρικής κίνησης (kW) |
4.2*1 |
| Διαμήκης κίνηση πύλης (άξονας Υ) |
Μέγιστη διαδρομή τροφοδοσίας (mm) |
3000 |
| Ταχύτητα κίνησης τροφοδοσίας (m/min) |
0~8 |
| Ισχύς σερβοκινητήρα τροφοδοσίας (kW) |
4.2*2 |
| Κίνηση τροφοδοσίας κατακόρυφης διαφάνειας (άξονας Ζ) |
Μέγιστη διαδρομή (mm) |
1000 |
| Ταχύτητα κίνησης (m/min) |
0~6 |
| Ισχύς σερβοκινητήρα (kW) |
3.6*1 (φρένο) |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Ακρίβεια επαναλαμβανόμενης τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Εξωτερικές διαστάσεις |
8200*6500*5000mm |
