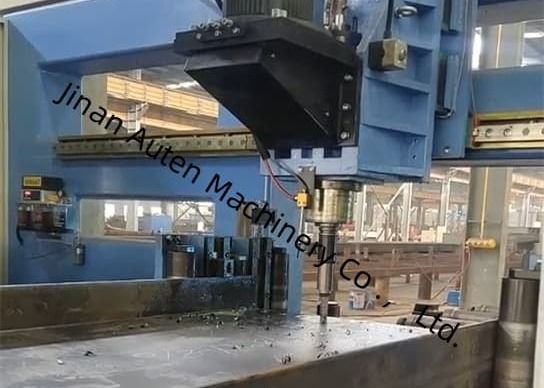

Μοντέλο BT40 Κύριος Άξονας Υψηλής Ταχύτητας Μηχανή Διάτρησης CNC H Beam Ακριβείας Διάμετρος Οπής 5-30mm

BT40 Μοντέλο Κεντρικού Σπινδέλου Μεγάλης Ταχύτητας Μηχανή Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής

Βιομηχανία εφαρμογής:

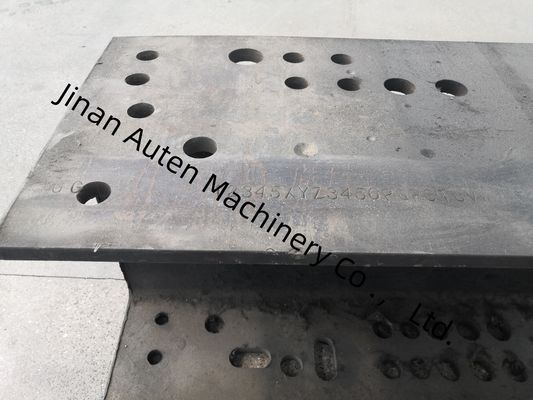

Το εργαλείο αυτό χρησιμοποιείται κυρίως για την τρύπαση χάλυβα σε σχήμα H. Το εργαλείο χρησιμοποιεί τρία σπιντέλα υψηλής ταχύτητας για την τρύπαση του εργαστηρίου.Έχει τα χαρακτηριστικά της υψηλής ακρίβειας της μηχανικής και την βολική λειτουργίαΕίναι ένας απαραίτητος εξοπλισμός υψηλής απόδοσης στη βιομηχανία χάλυβα και χρησιμοποιείται ευρέως στη κατασκευή, στις γέφυρες, στους πύργους και στα δίκτυα.

Συστατικά της μηχανής τρυπανισμού CNCΓραμμή:

Η μηχανή γεώτρησης αποτελείται κυρίως από το κύριο σώμα της μηχανής, σύστημα τροφοδοσίας CNC, μεταγωγικό εξωτερικής τροφοδοσίας, σύστημα ψύξης, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα λίπανσης, ηλεκτρικό σύστημα,και απορριμμάτων από αυτοκίνηταΗ γραμμή παραγωγής υιοθετεί μια σταθερή δομή κρεβατιού και μια κινητή δομή κομματιού εργασίας.

Κύριο σώμα μηχανής:

Αποτελείται κυρίως από βάση, κρεβάτι, κινητό τραπέζι, κεφαλίδα, συσκευή άνω πίεσης, συσκευή πλευρικής πίεσης και περιοδικό εργαλείων σειράς.

Το κρεβάτι έχει καλή ακαμψία και σταθερότητα, μπορεί να αντέξει το φορτίο και τις δονήσεις που παράγονται από την υψηλής ταχύτητας μηχανική επεξεργασία και να εξασφαλίσει την ακρίβεια του εργαλείου μηχανής.

Στο κύριο μηχάνημα είναι εγκατεστημένες συνολικά 3 κεφαλές, δηλαδή η σταθερή πλευρά, η κινητή πλευρά και η κεφαλή της ανώτερης μονάδας,για γεωτρήσεις σε οριζόντια και κατακόρυφη κατεύθυνση αντίστοιχαΚάθε κεφαλή μπορεί να λειτουργεί ανεξάρτητα και μπορεί επίσης να ολοκληρώσει τις εργασίες γεώτρησης ταυτόχρονα, γεγονός που βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής.Κάθε κεφαλίδα έχει ένα σύνολο μηχανικών σπινθήρων υψηλής ταχύτητας BT40, και το αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να εγκαταστήσει μέχρι 4 διαμέτρες τρυπών (όταν δεν υπάρχει εργαλείο στο σπιντέλο),και 4 διαφορετικά ανοίγματα μπορούν να υποβληθούν σε αυτόματη επεξεργασία όταν το εργασιακό κομμάτι σφραγίζεται μία φορά. . Η τροφοδοσία σπινδέλου τροφοδοτείται από έναν κινητήρα servo, ο οποίος μπορεί να συνειδητοποιήσει γρήγορα προς τα εμπρός, να εργαστούν προς τα εμπρός, και γρήγορα αναστρέψιμο μέσω του ελέγχου του προγράμματος.η ταχύτητα ρυθμίζεται χωρίς βήματα, και το εύρος ταχύτητας είναι ευρύ.

Τρεις μονάδες κεφαλής κρεμούνται στο κρεβάτι και κάθε μονάδα κεφαλής τροφοδοτείται από δύο σετ κινητήρων servo για την επίτευξη της οριζόντιας και κατακόρυφης κίνησης του κεφαλής,που τροφοδοτείται από βίδες σφαίρας και καθοδηγείται από ακριβείς γραμμικούς οδηγούς κυλίνδρωνΟ εξοπλισμός αυτός συμπιέζει το εργασιακό κομμάτι σε δύο κατευθύνσεις κατά τη διάρκεια της διαδικασίας γεώτρησης.υπάρχει κύλινδρο ελαίου που οδηγεί έναν μηχανισμό πιέσεως για να πιέσει το εργασιακό κομμάτι στον οριζόντιο ρόλο υποστήριξης, και μια φιάλη πετρελαίου που οδηγεί έναν μηχανισμό πιέσεως για να πιέσει το εργασιακό κομμάτι από το πλάι.

Προδιαγραφές:
