Εφαρμόσιμη βιομηχανία:
Ο εξοπλισμός αυτός έχει σχεδιαστεί ειδικά για τις εργασίες τρύπησης, σήμανσης και τρύπησης σε χαλυβουργικές πλάκες εντός της βιομηχανίας χάλυβα.γεωτρήσεις, και εργασίες σήμανσης σε μεταλλικές πλάκες σε διάφορους άλλους βιομηχανικούς τομείς.
Χαρακτηριστικά του προϊόντος:

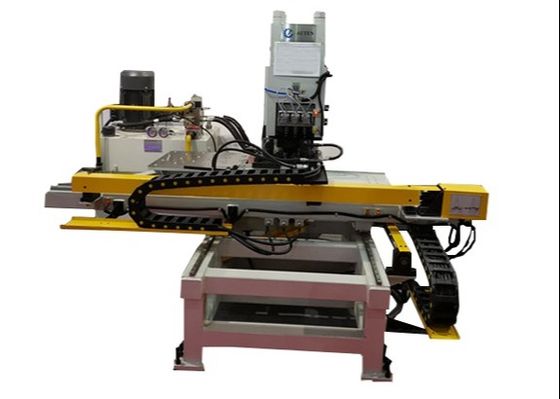

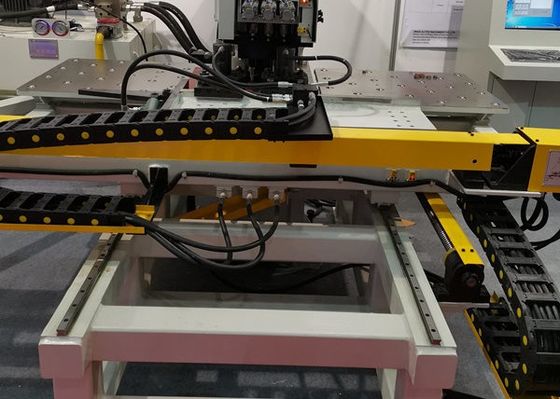

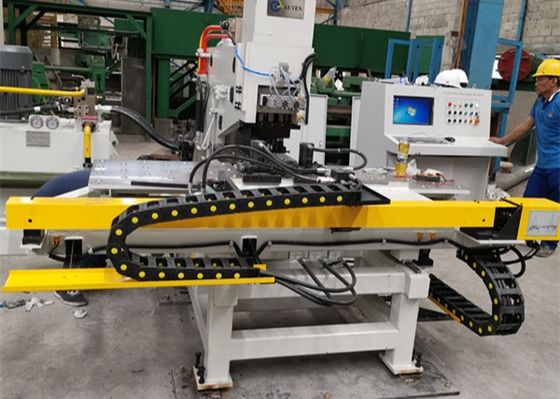

1.Ο πλαισισμός του μηχανήματος κατασκευάζεται μέσω συγκόλλησης πλάκας τύπου C, εξασφαλίζοντας εξαιρετική ακαμψία και παρέχοντας ευρύχωρο χώρο εργασίας.Εξοπλισμένο με τρεις σταθμούς θέρμανσηςΤο σύστημα συμπίεσης είναι εξαιρετικά προσαρμόσιμο σε διαφορετικά εργασιακά κομμάτια,με μηδενικό προβολέα ως σημείο αναφοράς και υποστηρικτικά εργασιακά κομμάτια σε επιτραπέζιο εργασίας με στροφικό ρουλέΟι κινήσεις του άξονα X και του άξονα Y ελέγχονται με ακρίβεια από τους κινητήρες servo και τις τροφοδοσίες με στροφές, ενώ οι θέσεις τρύπησης ελέγχονται από ένα σύστημα PLC, επιτρέποντας πλήρως αυτοματοποιημένες διαδικασίες επεξεργασίας.Μόλις το πρόγραμμα του εργαστηρίου εισάγεται από τον χειριστή, μπορεί να επαναχρησιμοποιηθεί για μεταγενέστερες εργασίες.
2. Υψηλής απόδοσης λειτουργία CNC
Χρησιμοποιώντας την προηγμένη τεχνολογία CNC και τους μηχανισμούς τροφοδοσίας με κινητήρα servo, το μηχάνημα παρέχει εξαιρετική αποτελεσματικότητα επεξεργασίας και εξασφαλίζει σταθερή ακρίβεια του εργασιακού τμήματος καθ' όλη τη διάρκεια των εργασιών.
3.Σχεδιασμός ενιαίων εξαρτημάτων
Τα βασικά λειτουργικά εξαρτήματα σχεδιάζονται με μια αρθρωτή δομή συναρμολόγησης, η οποία διευκολύνει την εύκολη συντήρηση και ελαχιστοποιεί τον χρόνο στάσης λειτουργίας για επισκευές.
4.Πολυλειτουργική επεξεργασία
Δυνατότητα εκτέλεσης λειτουργιών τρύπησης, σήμανσης και γεώτρησης σε μία μόνο πλάκα, εξορθολογισμός ροών εργασίας παραγωγής και αύξηση της παραγωγικότητας.
5.Βελτιωμένη μονάδα γεώτρησης
Η μονάδα γεώτρησης ενσωματώνει λειτουργίες όπως ταχεία κάθοδος, αργή τροφοδοσία κατά τη διάρκεια της επεξεργασίας και γρήγορη ανάσυρση, βελτιστοποιώντας την λειτουργική απόδοση και μειώνοντας τον συνολικό χρόνο επεξεργασίας.
6.Φιλικό με τον χρήστη προγραμματισμό
Η διαδικασία προγραμματισμού είναι διαισθητική και ευέλικτη.Οι χρήστες μπορούν να εισάγουν απευθείας στη συσκευή διαμέτρου τρύπας, θέσεις και ποσότητες εργαστηρίου.Επιπλέον, το μηχάνημα υποστηρίζει προγράμματα που παράγονται από λογισμικό lofting και επιτρέπει την άμεση μετατροπή δεδομένων CAD/CAM,διασφάλιση της απρόσκοπτης ενσωμάτωσης με τα υφιστάμενα συστήματα σχεδιασμού και κατασκευής.
SΠροδιαγραφές:
| Σχήμα |
BNC100 |
BNCZ100 |
| Μέγιστο μέγεθος εργασιακού τεμαχίου L × W ((mm)) |
1500×800 |
| Μέγιστη διάμετρος τρύπησης (mm) |
Φ26 |
| Μέγιστη διάμετρος γεώτρησης (mm) |
/ |
Φ50 |
| Δυνατότητα εκτύπωσης |
Σφυροκόπηση |
5·25 (Q235) |
| Στρώσεις |
40 |
| Δύναμη τρύπησης (kN) |
1000 |
| Δύναμη σήμανσης (kN) |
800 |
| Ελάχιστη απόσταση μεταξύ της τρύπας και της άκρης της πλάκας (mm) |
Σφυροκόπηση |
25 |
| Στρώσεις |
Εξαρτάται από τη διάμετρο της τρύπας |
| Μέγεθος χαρακτήρα ((mm) |
14×10×19 |
| Αριθμός χαρακτήρα |
12 |
| Σιδηροδρομικές μονάδες |
3 |
4 |
| Ταχύτητα τροφοδοσίας της γεώτρησης ((mm/min) |
/ |
25~280 |
| Στροφή σπινδέλου τρύπωσης (mm) |
/ |
180 |
| Ταχύτητα περιστροφής του σπινδέλου γεώτρησης ((r/min) |
/ |
120~560 |
| Ακριβότητα |
Συμμόρφωση με την GB2694 |
| Τρόπος προγραμματισμού |
Εισαγωγή από πληκτρολόγιο, διεπαφή RS232 και διεπαφή USB |
| Συνολικές διαστάσεις L × W × H (mm) |
3200 × 3000 × 1900 |
3200 × 3000 × 2600 |
| Βάρος της μηχανής (kg) |
Περίπου 5400 |
Περίπου 5800 |
