CNC Δραπανομηχανή και Φρεζομηχανή Πλάκας 1600*1600mm, Ακριβείας Εργασίας με Βίδες Σφαιρών και Σερβοκινητήρες

Μεγάλες Εικόνας : CNC Δραπανομηχανή και Φρεζομηχανή Πλάκας 1600*1600mm, Ακριβείας Εργασίας με Βίδες Σφαιρών και Σερβοκινητήρες

Λεπτομέρειες:

Place of Origin:	China
Μάρκα:	Auten
Πιστοποίηση:	ISO9001
Model Number:	PHD1616

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1 set
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

ΛXW:	1600 x 1600 χιλ.	Υψόμετρος γάντιας:	600 χιλιοστά
Στρίψιμο σπινθήρα:	BT1 χημικό προϊόν	Μέγιστη διάμετρος τρυπών:	Φ75 χιλ.
Μέγιστο πάχος:	≤180 χιλ.	Διάμετρος κοπής:	M3-M28
ταχύτητα ατράκτου:	30~3000 r/min
Επισημαίνω:	Δραπανομηχανή και Φρεζομηχανή Πλάκας 1600mm , Σερβοκινητήρες Δραπανομηχανή Πλάκας

CNC Μηχανή Διάτρησης και Φρεζαρίσματος Πλακών Μοντέλο PHD1616

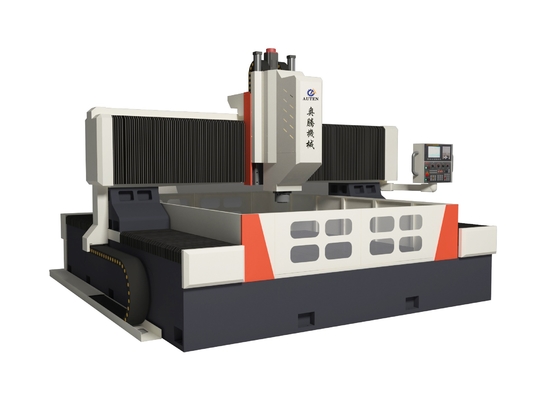

CNC Δραπανομηχανή και Φρεζομηχανή Πλάκας 1600*1600mm, Ακριβείας Εργασίας με Βίδες Σφαιρών και Σερβοκινητήρες 0
Δομή μηχανήματος:
Η βάση του μηχανήματος είναι χυτή, αποτελείται κυρίως από τραπέζι εργασίας, κινητό γερανό, κινητό συρόμενο σέλα, κεφαλή ισχύος διάτρησης και φρεζαρίσματος, αυτόματη συσκευή λίπανσης, προστατευτική συσκευή, κυκλοφοριακή συσκευή ψύξης, σύστημα ψηφιακού ελέγχου, ηλεκτρικό σύστημα κ.λπ. Υποστήριξη και καθοδήγηση ζεύγους σκληρών ράγας, κίνηση ζεύγους βιδών ακριβείας, το εργαλειομηχανή έχει υψηλή ακρίβεια τοποθέτησης και ακρίβεια επανάληψης τοποθέτησης.
1. Εργαστήριο
Το τραπέζι εργασίας είναι κατασκευασμένο από γκρι σίδηρο (HT250), το οποίο φινίρεται με δευτερεύουσα σκλήρυνση και επεξεργασία γήρανσης με δόνηση, με καλή ακαμψία και χωρίς παραμόρφωση. Η επιφάνεια εργασίας υιοθετεί δομή χύτευσης.
2. Κινητός γερανός:
Ο κινητός γερανός είναι κατασκευασμένος από γκρι χυτοσίδηρο (HT250). Η μπροστινή πλευρά του γερανού είναι εξοπλισμένη με δύο ζεύγη γραμμικών οδηγών κύλισης εξαιρετικά υψηλής φέρουσας ικανότητας, ένα σετ βιδών ακριβείας και ένα σερβοκινητήρα, έτσι ώστε η διαφάνεια της κεφαλής ισχύος να χρησιμοποιείται ως άξονας Υ. Όταν κινείται προς την ίδια κατεύθυνση, η κεφαλή ισχύος διάτρησης είναι εγκατεστημένη στην πλάκα ολίσθησης της κεφαλής ισχύος. Η κίνηση του γερανού πραγματοποιείται από την περιστροφή της βίδας σφαιρών που οδηγείται από τον σερβοκινητήρα μέσω της σύνδεσης ακριβείας.

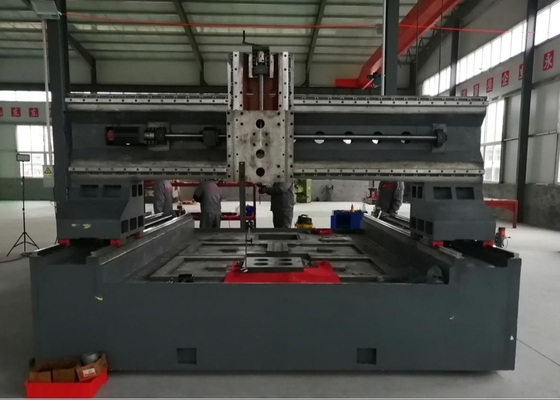

CNC Δραπανομηχανή και Φρεζομηχανή Πλάκας 1600*1600mm, Ακριβείας Εργασίας με Βίδες Σφαιρών και Σερβοκινητήρες 1

3.Κινητή σέλα:
Η συρόμενη σέλα είναι μια κατασκευή από χυτοσίδηρο ακριβείας. Η συρόμενη σέλα είναι εξοπλισμένη με δύο τραπέζια ολίσθησης CNC σκληρής τροχιάς εξαιρετικά υψηλής φόρτισης, ένα σετ ζευγών βιδών ακριβείας και ένα πλανητικό μειωτήρα υψηλής ακρίβειας συνδεδεμένο με τον σερβοκινητήρα για την κίνηση της κεφαλής ισχύος διάτρησης Η κεφαλή κινείται προς την κατεύθυνση του άξονα Ζ, η οποία μπορεί να πραγματοποιήσει την γρήγορη κίνηση προς τα εμπρός, την εργασία προς τα εμπρός, την γρήγορη κίνηση προς τα πίσω, τη διακοπή και άλλες ενέργειες της κεφαλής ισχύος. Έχει τις λειτουργίες αυτόματης θραύσης τσιπ, αφαίρεσης τσιπ και παύσης.

CNC Δραπανομηχανή και Φρεζομηχανή Πλάκας 1600*1600mm, Ακριβείας Εργασίας με Βίδες Σφαιρών και Σερβοκινητήρες 2

4. Κεφαλή ισχύος διάτρησης:

Η κεφαλή ισχύος διάτρησης υιοθετεί έναν ειδικό σερβοκινητήρα ατράκτου και ο συγχρονισμένος ιμάντας με γρανάζια επιβραδύνει για να αυξήσει τη ροπή για την κίνηση της ατράκτου ακριβείας. Η άτρακτος υιοθετεί τα πρώτα τρία πίσω δύο πεντάσειρα ιαπωνικά ρουλεμάν γωνιακής επαφής για την επίτευξη αλλαγής ταχύτητας χωρίς βαθμίδες. Η άτρακτος είναι εξοπλισμένη με ένα πνευματικό σύστημα αλλαγής εργαλείων για να επιτρέπει την αντικατάσταση εργαλείων Γρήγορη και βολική, η τροφοδοσία κινείται από έναν σερβοκινητήρα και μια βίδα σφαιρών. Οι άξονες Χ και Υ μπορούν να συνδεθούν, χρησιμοποιώντας έλεγχο ημίκλειστου βρόχου, ο οποίος μπορεί να πραγματοποιήσει γραμμικές και κυκλικές λειτουργίες παρεμβολής. Το άκρο της ατράκτου είναι μια κωνική οπή BT50, εξοπλισμένη με περιστροφική άρθρωση υψηλής ταχύτητας και μπορεί να χρησιμοποιήσει κέντρο διάτρησης U υψηλής ταχύτητας για την εκκένωση νερού.

Προδιαγραφές:

Μέγεθος τεμαχίου	ΜxΠ	1600x1600 mm
Μέγεθος τεμαχίου	Ύψος γερανού	600 mm
Κεφαλή ισχύος διάτρησης	Ποσότητα	1
	Κωνικότητα ατράκτου	BT50
	Μέγιστη διάμετρος διάτρησης	Φ75 mm
	Μέγιστο πάχος	≤180 mm
	Διάμετρος χτυπήματος	M3-M28
	Ταχύτητα ατράκτου	30~3000 σ.α.λ.
	Ισχύς σερβοκινητήρα ατράκτου	15kW
	Απόσταση από το κάτω άκρο της ατράκτου έως το τραπέζι εργασίας	200-600mm
Πλευρική κίνηση της κεφαλής ισχύος (Άξονας Χ)	Μέγιστη οριζόντια διαδρομή	1600 mm
	Πλευρική ταχύτητα κίνησης	0~9 σ.α.λ.
	Ισχύς σερβοκινητήρα	2,4 kW
Διαμήκης κίνηση γερανού (Υ άξονας)	Μέγιστη διαδρομή τροφοδοσίας	1600 mm
	Ταχύτητα κίνησης τροφοδοσίας	0~9 m/min
	Ισχύς σερβοκινητήρα	2x2,4 kW
Κάθετη κίνηση τροφοδοσίας εμβόλου (άξονας Ζ)	Μέγιστη διαδρομή	400 mm
	Ταχύτητα κίνησης	0~8 m/min
	Ισχύς σερβοκινητήρα	2,4 kW (Φρένο)
Ακρίβεια τοποθέτησης τριών αξόνων	X/Y/Z/A/B/C	0-0,02mm/1000mm
Ακρίβεια επανάληψης τοποθέτησης τριών αξόνων	X/Y/Z/A/B/C	0-0,01mm/1000mm
Εργαλεία:	Υδραυλικό τσοκ αυτοκεντράρισμα τεσσάρων σιαγόνων
Συνολικό μέγεθος	ΜxΠxΥ	5300x3400x2700 mm
