Μηχανή Διάτρησης και Φρεζαρίσματος Πλακών CNC Υψηλής Ταχύτητας για Επεξεργασία Υψηλής Απόδοσης

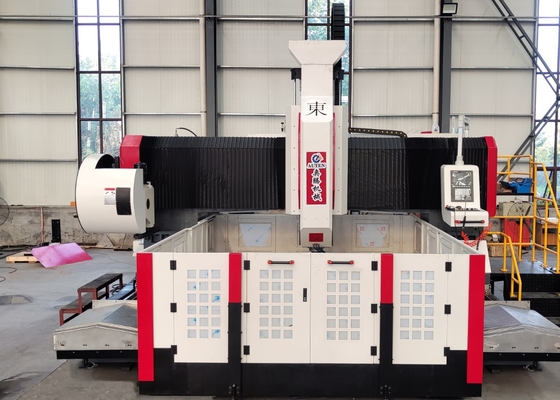

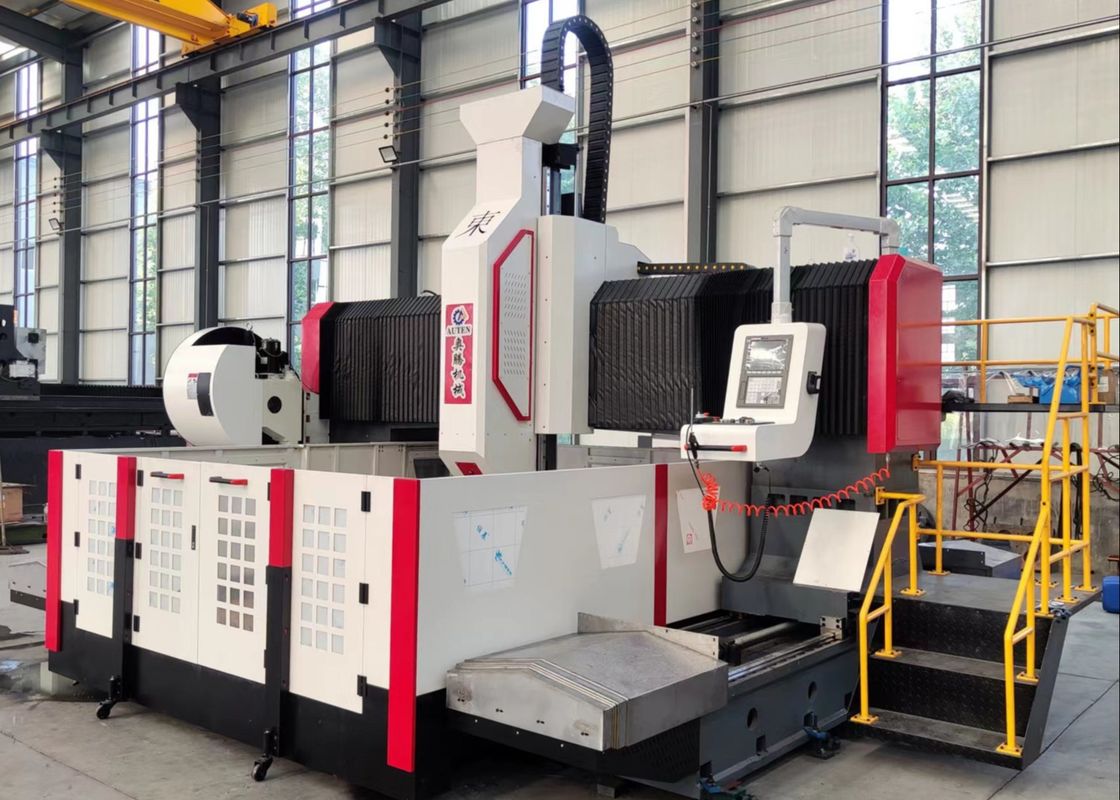

Υψηλή Ταχύτητα CNC Πλάκα Διάτρηση και Φρεζάρισμα Μηχανή Μοντέλο PHD2525

Εφαρμογή:

Χρησιμοποιείται για διάτρηση, λοξότμηση, χάραξη σπειρώματος και φρεζάρισμα εξαρτημάτων πλάκας/δομής.

Χρησιμοποιείται κυρίως για επεξεργασία διάτρησης υψηλής απόδοσης φλαντζών, δίσκων, δακτυλίων, πλακών και άλλων τεμαχίων των οποίων το πάχος είναι εντός του αποτελεσματικού εύρους. Η διάτρηση διαμπερών οπών και τυφλών οπών μπορεί να πραγματοποιηθεί σε εξαρτήματα από ένα μόνο υλικό και σύνθετα υλικά. Η διαδικασία μηχανικής κατεργασίας του εργαλειομηχανής ελέγχεται ψηφιακά και η λειτουργία είναι πολύ βολική. Μπορεί να πραγματοποιήσει αυτοματισμό, υψηλή ακρίβεια, πολλαπλές ποικιλίες και μαζική παραγωγή.

Δομή μηχανής:

Το κρεβάτι της μηχανής είναι χυτό, αποτελείται κυρίως από τραπέζι εργασίας, κινητό πλαίσιο, κινητό συρόμενο σέλα, κεφαλή ισχύος διάτρησης και φρεζαρίσματος, αυτόματη συσκευή λίπανσης, προστατευτική συσκευή, κυκλοφοριακή συσκευή ψύξης, σύστημα ψηφιακού ελέγχου, ηλεκτρικό σύστημα κ.λπ. Στήριξη και καθοδήγηση ζεύγους σκληρών ραγών, κίνηση ζεύγους βιδών ακριβείας, η εργαλειομηχανή έχει υψηλή ακρίβεια τοποθέτησης και ακρίβεια επαναλαμβανόμενης τοποθέτησης.

1. Κρεβάτι και τραπέζι εργασίας:

Το κρεβάτι είναι ένα συγκολλημένο τμήμα ορθογώνιου σωλήνα, το οποίο ανόπτεται σε υψηλή θερμοκρασία πριν από την επεξεργασία και ανόπτεται δύο φορές μετά την ημι-τελική επεξεργασία για την απομάκρυνση της καταπόνησης και στη συνέχεια ολοκληρώνεται η επεξεργασία, η οποία μπορεί να εξασφαλίσει τη σταθερότητα της ακρίβειας της εργαλειομηχανής. Το τραπέζι εργασίας είναι ένα ενσωματωμένο χυτό από γκρι σίδηρο (HT250), το οποίο ολοκληρώνεται μετά από δευτερογενή ανόπτηση και επεξεργασία γήρανσης, με καλή δυναμική και στατική ακαμψία και χωρίς παραμόρφωση. Υπάρχουν καλά σχεδιασμένες υποδοχές T στην επιφάνεια του τραπεζιού εργασίας για τη σύσφιξη των τεμαχίων. Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι εγκατεστημένοι και στις δύο πλευρές της βάσης του κρεβατιού, έτσι ώστε οι οδηγοί να μπορούν να καταπονηθούν ομοιόμορφα και να βελτιώσουν σημαντικά την ακαμψία και την ικανότητα εφελκυσμού και συμπίεσης της εργαλειομηχανής. Το σύστημα κίνησης υιοθετεί σερβοκινητήρα AC και ζεύγος βιδών ακριβείας. Κάντε το πλαίσιο να κινείται προς την κατεύθυνση του άξονα Υ. Ρυθμιζόμενα μπουλόνια κατανέμονται στην κάτω επιφάνεια του κρεβατιού, τα οποία μπορούν εύκολα να ρυθμίσουν το επίπεδο του τραπεζιού εργασίας του κρεβατιού.

Κινητό Πλαίσιο

Το κινητό πλαίσιο είναι χυτό σε γκρι σίδηρο (HT250) και δύο γραμμικοί οδηγοί με εξαιρετικά υψηλή φέρουσα ικανότητα είναι εγκατεστημένοι στην μπροστινή πλευρά του πλαισίου. Ένα σετ ζεύγους βιδών ακριβείας και ένας σερβοκινητήρας κάνουν την πλάκα ολίσθησης της κεφαλής ισχύος να κινείται προς την κατεύθυνση του άξονα Χ και οι κεφαλές ισχύος διάτρησης είναι εγκατεστημένες στην πλάκα ολίσθησης της κεφαλής ισχύος. Η κίνηση του πλαισίου πραγματοποιείται από τον σερβοκινητήρα που οδηγεί την περιστροφή του παξιμαδιού σφαιρών στη βίδα σφαιρών μέσω της ζεύξης ακριβείας.

Προδιαγραφές:
