Αφιερωμένο σερβοκινητήρα ατράκτου, περιστροφικός σύνδεσμος υψηλής ταχύτητας και κέντρο διάτρησης, έξοδος CNC φρέζας για επεξεργασία ακριβείας

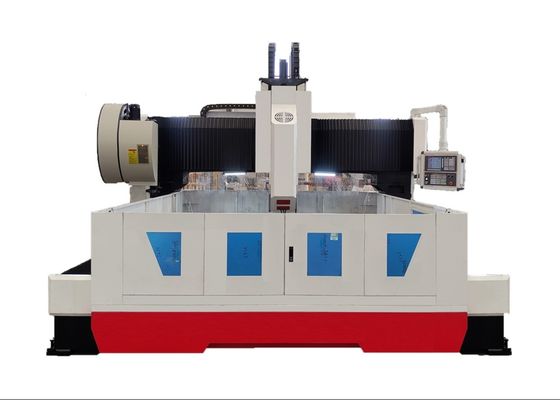

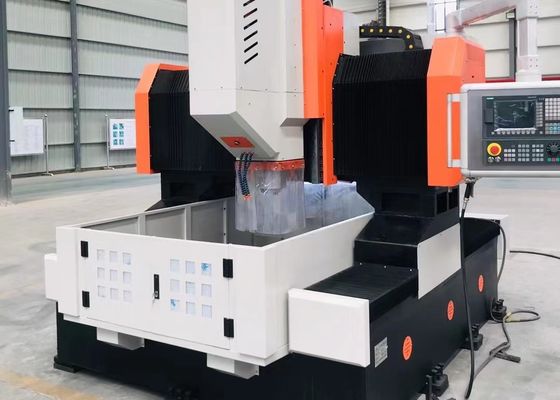

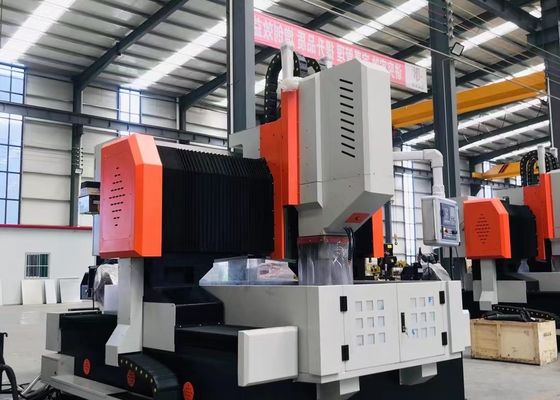

Μηχανή υψηλής ταχύτητας CNC για τρυπήματα και φρέσκες πλάκες μοντέλο PHD2020

Κινητή σέλα:

Η κινητή σέλα είναι ένα δομικό κατασκευαστικό στοιχείο από χυτοσίδηρο ακριβείας.και πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με κινητήρα εφοδιασμούΑυτή η διαμόρφωση εξισορροπεί το βάρος της κεφαλής ισχύος, μειώνοντας το φορτίο στην βίδα και επεκτείνοντας τη διάρκεια ζωής της.Ενεργοποίηση δράσεων όπως η ταχεία πρόοδοςΔιαθέτει επίσης λειτουργίες όπως αυτόματο σπάσιμο τσιπ, απόσυρση τσιπ και παύση.

Κεφαλή γεώτρησης:

Η κεφαλή ισχύος γεώτρησης υιοθετεί έναν ειδικό κινητήρα σφινδάλου servo, ο οποίος οδηγεί ένα ειδικό σφινδάλιο ακριβείας μέσω μιας οδοντωτής συγχρονισμένης ζώνης για την αύξηση της ροπής.Το σπιντέλο υιοθετεί ένα μπροστινό τέσσερα και πίσω δύο τύπου έξι σειρές ιαπωνικά γωνιακά ρουλεμάν για την επίτευξη χωρίς βήματα αλλαγή ταχύτηταςΤο σπιντέλο είναι εξοπλισμένο με ένα σύστημα αλλαγής εργαλείου με πνευματικό σύστημα για να κάνει την αντικατάσταση εργαλείου γρήγορη και βολική.Οι άξονες X και Y μπορούν να συνδεθούν και υιοθετείται ο έλεγχος ημικλείστρου βρόχου για την υλοποίηση γραμμικών και κυκλικών λειτουργιών παρεμβολήςΤο άκρο του σπινδέλου είναι μια βρύση BT50, εξοπλισμένη με περιστρεφόμενη σύνδεση υψηλής ταχύτητας και μπορεί να επεξεργαστεί με έξοδο κέντρου τρυπών υψηλής ταχύτητας U.

Συσκευή μετάδοσης:

Υιοθετεί σχεδιασμό υψηλής ακρίβειας οδηγικών σιδηροτροχιών και συρρέων που εισάγονται από την Ταϊβάν, ο οποίος λειτουργεί ομαλά και βελτιώνει αποτελεσματικά την ικανότητα βαρέος φορτίου.

1Ο άξονας X και ο άξονας Z υιοθετούν αντίστοιχα δύο κυλιόμενες γραμμικές οδηγίες ως οδηγούς και φορτωτικές γραμμές για πλευρική και διαμήνεια κίνηση.Μπορεί να ανταποκριθεί στις τεχνικές απαιτήσεις της υψηλής ταχύτητας γεώτρησηςΗ μετάδοση του άξονα X και του άξονα Z υιοθετεί κινητήρες servo AC για να οδηγήσει τη βίδα μπάλας ακριβείας για περιστροφή και να συνειδητοποιήσει γραμμική κίνηση.

2Υπάρχουν δύο βαρέα κυλιόμενα γραμμικά οδηγοί και στις δύο πλευρές του άξονα Y, ένας από τους οποίους είναι μια πλάγια κρεμασμένη δομή, οι οποίοι μαζί σχηματίζουν τη λωρίδα γλιστρίσματος του άξονα Y.Μπορεί να ανταποκριθεί στις απαιτήσεις υψηλής αντοχής ακαμψίας του πλαισίου γάντρα, και μπορούν επίσης να ανταποκριθούν στα τεχνικά πλεονεκτήματα μικρού συντελεστή τριβής, γρήγορης ταχύτητας κίνησης, καλής απόδοσης απορρόφησης δονήσεων και μακράς διάρκειας ζωής.Η μετάδοση άξονα Χ υιοθετεί τεχνολογία συγχρονισμένης κίνησης διπλού κινητήρα servo, δηλαδή, ένας κινητήρας σερβοκινητήρα σε κάθε πλευρά, οδηγεί συγχρονικά την βίδα σφαίρας να περιστρέφεται, οδηγεί το πλαίσιο του γάντι να κινείται και συνειδητοποιεί την επεξεργασία CNC.

Συσκευή αυτόματης λίπανσης και προστατευτική διάταξη:

Αυτό το εργαλείο μηχανή είναι εξοπλισμένο με μια κατασκευασμένη στην Ταϊβάν ογκομετρική συσκευή μερικής πίεσης αυτόματη λίπανση, η οποία μπορεί να λιπαίνει αυτόματα τους σιδηροδρόμους καθοδήγησης, τις βίδες μολύβδου,Συγκροτητές και άλλα κινούμενα ζευγάρια χωρίς νεκρές γωνίεςΟι άξονες X και Y του εργαλείου είναι εφοδιασμένες με προστατευτικά καλύμματα αδιάβροχα,και υδατοασφαλείς προστατευτικές θωράκιες έχουν εγκατασταθεί γύρω από το τραπέζι εργασίας.

Διαμετρητή λέιζερ:

Κάθε συσκευή βαθμονόμησε με το αμερικανικό interferometer λέιζερ API για να επιθεωρήσει με ακρίβεια και να αντισταθμίσει το σφάλμα βάθους, αντίδραση, ακρίβεια θέσης, επαναλαμβανόμενη ακρίβεια θέσης, κλπ.Για να εξασφαλιστεί η δυναμική και στατική σταθερότητα και η ακρίβεια επεξεργασίας της μηχανήςΓια να εξασφαλιστεί η ακρίβεια επεξεργασίας 3D και η κυκλικότητα της μηχανής.
