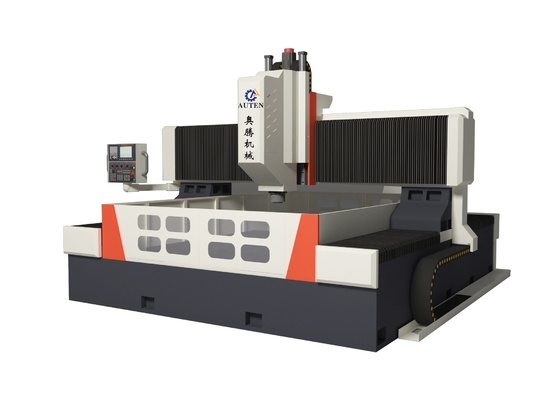

Μηχάνημα διάτρησης πλάκας CNC μεγέθους τεμαχίου 3000*3000 Μοντέλο PHD3030 30 KW Ισχύς σερβο άξονα κινητήρα
Κεφαλή ισχύος διάτρησης:
Η κεφαλή ισχύος διάτρησης υιοθετεί έναν ειδικό σερβο άξονα κινητήρα και ο συγχρονισμένος ιμάντας με γρανάζια επιβραδύνει για να αυξήσει τη ροπή για την κίνηση του άξονα ακριβείας. Ο άξονας υιοθετεί τα πρώτα τρία πίσω δύο πέντε σειρών ιαπωνικά ρουλεμάν γωνιακής επαφής για την επίτευξη αλλαγής ταχύτητας χωρίς βαθμίδες. Ο άξονας είναι εξοπλισμένος με ένα πνευματικό σύστημα αλλαγής εργαλείων για να επιτρέπει την αντικατάσταση εργαλείων Γρήγορη και βολική, η τροφοδοσία κινείται από έναν σερβοκινητήρα και μια βίδα σφαιρών. Οι άξονες X και Y μπορούν να συνδεθούν, χρησιμοποιώντας έλεγχο ημίκλειστου βρόχου, ο οποίος μπορεί να πραγματοποιήσει γραμμικές και κυκλικές λειτουργίες παρεμβολής. Το άκρο του άξονα είναι μια κωνική οπή BT50, εξοπλισμένη με ιταλική περιστροφική άρθρωση υψηλής ταχύτητας Rotofors και μπορεί να χρησιμοποιήσει κέντρο διάτρησης U υψηλής ταχύτητας για την εκκένωση νερού.
Αυτόματη συσκευή λίπανσης και προστατευτική συσκευή:
Εξοπλισμένο με την αρχική αυτόματη συσκευή λίπανσης με μερική πίεση της Taiwan, μπορεί αυτόματα να λιπαίνει διάφορα ζεύγη κίνησης όπως οδηγοί, βίδες, ράφια κ.λπ., χωρίς νεκρές γωνίες και να εξασφαλίζει τη διάρκεια ζωής του εργαλειομηχανής. Οι άξονες X και Y της εργαλειομηχανής είναι εξοπλισμένοι με προστατευτικά καλύμματα κατά της σκόνης και γύρω από τον πάγκο εργασίας είναι εγκατεστημένα πλευρικά προστατευτικά.
Σύστημα ελέγχου CNC GSK:
Ειδικό σύστημα μηχανής διάτρησης CNC GSK. Ο κινητήρας κινείται από έναν σερβοκινητήρα απόλυτης τιμής υψηλής ακρίβειας, διεπαφή RS232 και έγχρωμη οθόνη, κινεζική διεπαφή λειτουργίας, είσοδος USB επιτόπου/εξωτερική.
1. Με λειτουργία θραύσης τσιπ, ο χρόνος θραύσης τσιπ και ο κύκλος θραύσης τσιπ μπορούν να ρυθμιστούν στη διεπαφή ανθρώπου-μηχανής.
2. Με τη λειτουργία ανύψωσης εργαλείου, το ύψος ανύψωσης εργαλείου μπορεί να ρυθμιστεί στη διεπαφή ανθρώπου-μηχανής. Όταν τρυπάτε σε αυτό το ύψος, το τρυπάνι ανυψώνεται γρήγορα στην κορυφή του τεμαχίου και στη συνέχεια γυρίζει, στη συνέχεια προχωρά γρήγορα στην επιφάνεια διάτρησης και αλλάζει αυτόματα.
3. Τα κεντρικά κουτιά ελέγχου λειτουργίας και οι φορητές μονάδες υιοθετούν συστήματα αριθμητικού ελέγχου για τη διευκόλυνση του προγραμματισμού, της αποθήκευσης, της εμφάνισης και της επικοινωνίας. Η διεπαφή λειτουργίας έχει τις λειτουργίες διαλόγου ανθρώπου-μηχανής, αντιστάθμισης σφαλμάτων και αυτόματου συναγερμού.
4. Ο εξοπλισμός έχει τη λειτουργία προεπισκόπησης και επανελέγχου της θέσης της οπής πριν από την επεξεργασία και η λειτουργία είναι πολύ βολική.
Κεντρικό σύστημα φιλτραρίσματος νερού:
Εξοπλισμένο με ένα κεντρικό σύστημα φιλτραρίσματος νερού, το οποίο μπορεί να φιλτράρει αποτελεσματικά τις ακαθαρσίες στο ψυκτικό υγρό κοπής. Το εσωτερικό σύστημα ψεκασμού νερού μπορεί να αποτρέψει την περιέλιξη των πείρων σιδήρου στο εργαλείο κατά την επεξεργασία, να μειώσει τη φθορά του εργαλείου, να παρατείνει τη διάρκεια ζωής του εργαλείου, να βελτιώσει το φινίρισμα της επιφάνειας του τεμαχίου και η άκρη του εργαλείου Η έξοδος νερού υψηλής πίεσης μπορεί να προστατεύσει καλά την επιφάνεια του τεμαχίου, να προστατεύσει την περιστροφική άρθρωση υψηλής ταχύτητας, να αποτρέψει τις ακαθαρσίες από το να μπλοκάρουν την περιστροφική άρθρωση και να βελτιώσει τη συνολική ποιότητα του τεμαχίου και να βελτιώσει την αποδοτικότητα της εργασίας.
Προδιαγραφές:
| Μέγεθος τεμαχίου |
ΜxΠ |
3000x3000 mm |
| Ύψος γέφυρας |
800 mm |
| Κεφαλή ισχύος διάτρησης |
Ποσότητα. |
1 |
| Κωνικότητα άξονα |
BT50 |
| Μέγιστη διάμετρος διάτρησης |
Φ80 mm |
| Μέγιστο πάχος |
≤180 mm |
| Διάμετρος χτυπήματος |
M3-M28 mm |
| Ταχύτητα άξονα |
30~3000 σ.α.λ. |
| Ισχύς σερβο άξονα κινητήρα |
30kW |
| Απόσταση από το κάτω άκρο του άξονα στον πάγκο εργασίας |
200-800mm |
|
Πλευρική κίνηση κεφαλής ισχύος
(Άξονας Χ)
|
Μέγιστη οριζόντια διαδρομή |
3000 mm |
| Πλευρική ταχύτητα κίνησης |
0~9 σ.α.λ. |
| Ισχύς σερβοκινητήρα για πλευρική κίνηση |
1x2,4 kW |
| Διαμήκης κίνηση γέφυρας (άξονας Υ) |
Μέγιστη διαδρομή τροφοδοσίας |
3000 mm |
| Ταχύτητα κίνησης τροφοδοσίας |
0~9 m/min |
| Ισχύς σερβοκινητήρα τροφοδοσίας |
2x2,4 kW |
| Κάθετη κίνηση τροφοδοσίας εμβόλου (άξονας Ζ) |
Μέγιστη διαδρομή |
600 mm |
| Ταχύτητα κίνησης |
0~8 m/min |
| Ισχύς σερβοκινητήρα |
1x2,4 kW |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
0-0,02mm/1000mm |
| Ακρίβεια επαναλαμβανόμενης τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
0-0,01mm/1000mm |
| Βάρος μηχανήματος |
/ |
Περίπου 28T |
| Συνολικό μέγεθος |
ΜxΠxΥ |
4800x4500x3200 mm |
